Газовая горелка Elco VG 3.290 D E

Все товары Elco →

Газовая горелка Elco VG 3.290 D E. Вид топлива: газовая; Мощность горелки: от 95 до 290 кВт; Исполнение горелки: двухступенчатая.

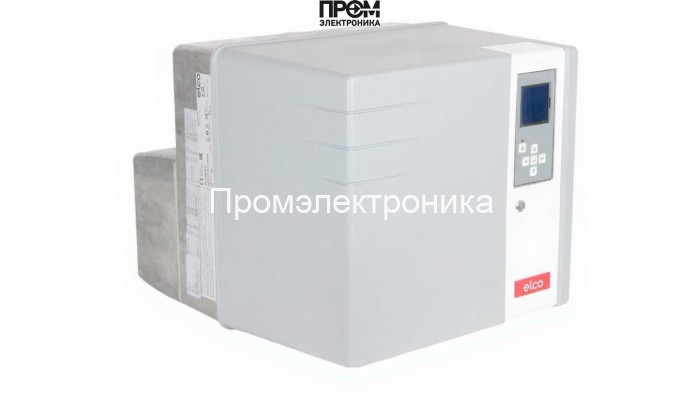

Газовая горелка Elco VG 3.290 D EУвеличить фото

Основные характеристики

Бренды
Elco
Вес
43 кг
Вид топлива
газовая
Мощность горелки
от 95 до 290 кВт
Класс пылевлагозащиты
IP21
Исполнение горелки
двухступенчатая
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 95 до 290 кВт · от 0 до 3.6 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · двухступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без газовой рампы, без головы сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG 3.290 D E. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 95 до 290 кВт; исполнение горелки: двухступенчатая; электропитание: 220 В; противодавление: от 0 до 3.6 мбар; комплектация: без газовой рампы, без головы сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без газовой рампы, без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG 3.290 D E, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG 3.290 D E
Бренды
Elco
Вес
43 кг
Вид топлива
газовая
Мощность горелки
от 95 до 290 кВт
Класс пылевлагозащиты
IP21
Исполнение горелки
двухступенчатая
Электропитание
220 В
Комплектация
без газовой рампы, без головы сгорания
Электродвигатель
250 Вт
Потребляемая электрическая мощность
465 Вт
Страна бренда
Италия
Противодавление
от 0 до 3.6 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

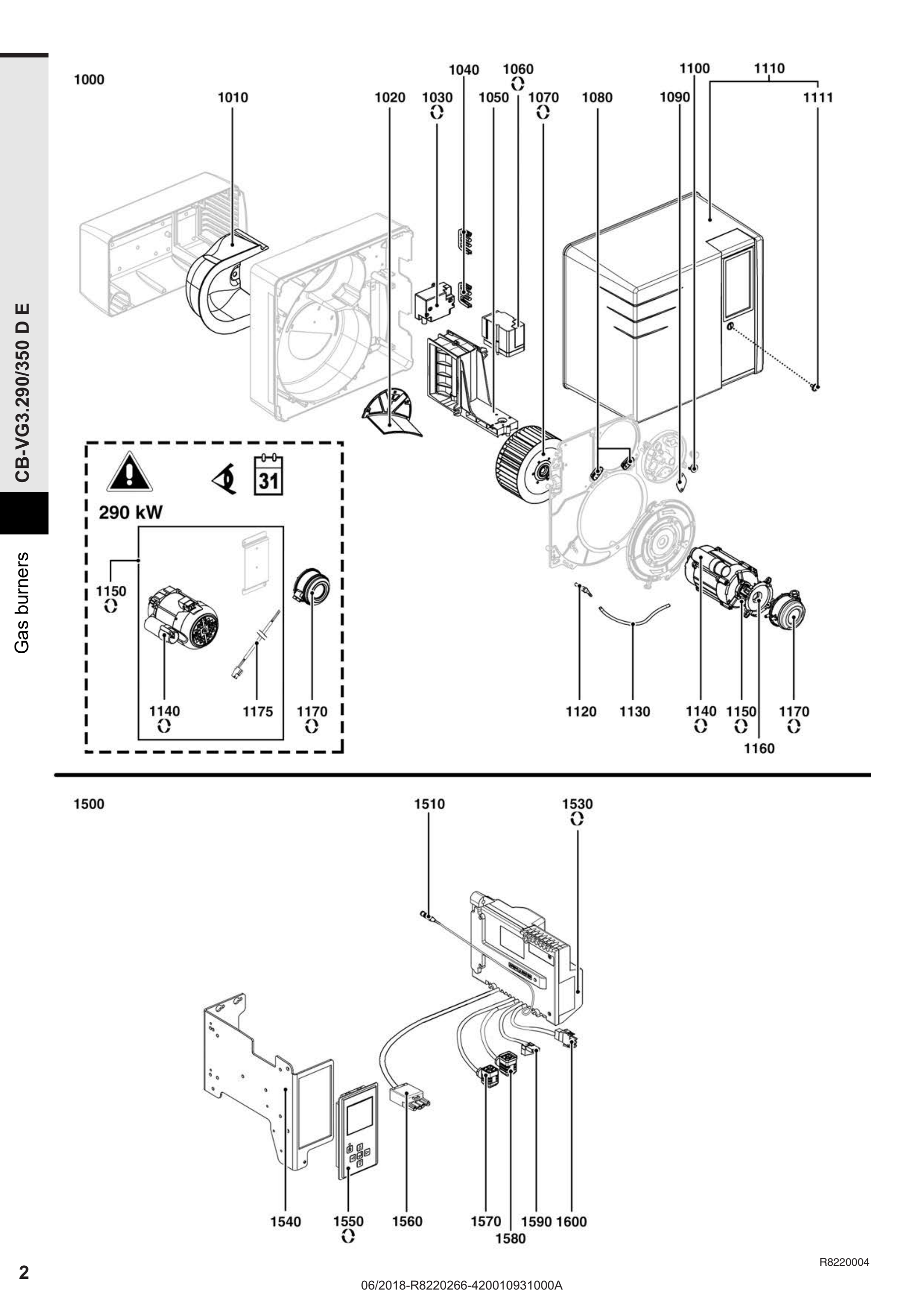

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG 3.290 D E
Открыть схему в полном размере ↗Документ 420010931000A · R8220266-01 - 27/06/2018 · страница 2

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 209 x 201 мм

    Артикул: 65300518

    Период по каталогу: 06-2018 — конец периода не указан

  2. Поз. 1020
    Направляющая всасываемого воздуха для NC29, Vectron 3.290, черная

    Артикул: 65300513

    Период по каталогу: 06-2018 — конец периода не указан

  3. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 06-2018 — конец периода не указан

  4. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 06-2018 — конец периода не указан

  5. Поз. 1050
    Воздушная заслонка Elco C04

    Артикул: 65300514

    Период по каталогу: 06-2018 — конец периода не указан

  6. Поз. 1070
    Рабочее колесо вентилятора Elco Ø180 x 70 мм 13021143

    Артикул: 13021143

    Период по каталогу: 06-2018 — конец периода не указан

  7. Поз. 1080
    К-Т фиксаторов распорных кабельных D34X15/12 (3 PCS)/корпус Elco 65300517

    Артикул: 65300517

    Период по каталогу: 06-2018 — конец периода не указан

  8. Поз. 1090
    Заглушка пластиковая Elco 48 x 36 x 28 мм, 65300568

    Артикул: 65300568

    Период по каталогу: 06-2018 — конец периода не указан

  9. Поз. 1100
    Смотровое стекло Elco Ø18/14 x 5 мм, 13007807

    Артикул: 13007807

    Период по каталогу: 06-2018 — конец периода не указан

  10. Поз. 1110
    Кожух горелки Elco V3, в комплекте

    Артикул: 65300622

    Период по каталогу: 06-2018 — конец периода не указан

  11. Поз. 1111
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 06-2018 — конец периода не указан

  12. Поз. 1120
    Штуцер трубки импульса давления воздуха G1/8+трубка D6L31 90° Elco 65300567

    Артикул: 65300567

    Период по каталогу: 06-2018 — конец периода не указан

  13. Поз. 1130
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 06-2018 — конец периода не указан

  14. Поз. 1140
    Конденсатор Ecoflam 8 мкФ в комплекте, 65300577

    Артикул: 65300577

    Период по каталогу: 06-2018 — конец периода не указан

  15. Поз. 1150
    Электродвигатель Simel VXS CC/2180, 250 Вт

    Артикул: 65327150

    Период по каталогу: 06-2018 — конец периода не указан

  16. Поз. 1170
    Реле давления Elco 604.99881

    Артикул: 65300020

    Период по каталогу: 06-2018 — конец периода не указан

  17. Поз. 1175
    Кабель Р.дав. воздуха+RAST2P мар.10 L710 Elco 65327175

    Артикул: 65327175

    Период по каталогу: 06-2018 — конец периода не указан

  18. Поз. 1510
    Кабель ионизации 350 мм

    Артикул: 65300158

    Период по каталогу: 06-2018 — конец периода не указан

  19. Поз. 1530
    Блок управления TCG 211.00 Elco 65300880

    Артикул: 65300880

    Период по каталогу: 06-2018 — конец периода не указан

  20. Поз. 1540
    Держатель блока управления 205X246X93 90°-90° Elco 65300524

    Артикул: 65300524

    Период по каталогу: 06-2018 — конец периода не указан

  21. Поз. 1550
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 06-2018 — конец периода не указан

  22. Поз. 1560
    Кабель 2-й ступени 160 мм

    Артикул: 65300531

    Период по каталогу: 06-2018 — конец периода не указан

  23. Поз. 1570
    Кабель электропитания 1400 мм

    Артикул: 65300570

    Период по каталогу: 06-2018 — конец периода не указан

  24. Поз. 1580
    Кабель питания Elco 1500 мм, 13023698

    Артикул: 13023698

    Период по каталогу: 06-2018 — конец периода не указан

  25. Поз. 1590
    Кабель питания трансформатора Danfoss 360 мм

    Артикул: 65300619

    Период по каталогу: 06-2018 — конец периода не указан

  26. Поз. 1600
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 06-2018 — конец периода не указан
