Газодизельная горелка Elco VGL 4.610 DP

Все товары Elco →

Газодизельная горелка Elco VGL 4.610 DP. Вид топлива: газовая/дизельная; Мощность горелки: от 190 до 610 кВт; Исполнение горелки: прогрессивная.

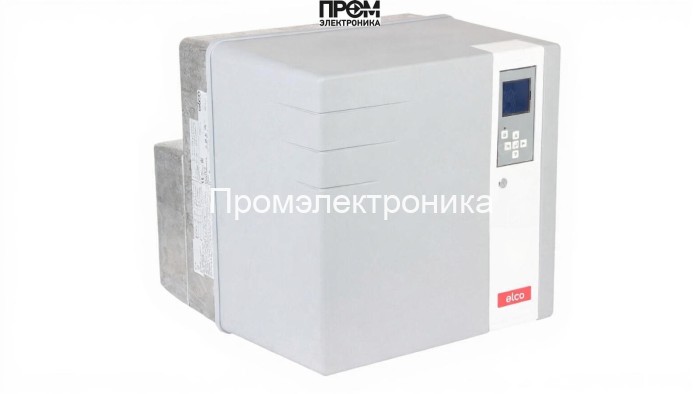

Газодизельная горелка Elco VGL 4.610 DPУвеличить фото

Основные характеристики

Бренды
Elco
Вес
27 кг
Вид топлива
газовая/дизельная
Вид горелки
комбинированная
Мощность горелки
от 190 до 610 кВт
Класс пылевлагозащиты
IP41
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 190 до 610 кВт · от 0 до 5.45 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая/дизельная · прогрессивная

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без головы сгорания и без газовой рампы

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Комбинированные горелки →
01

Описание

Газодизельная горелка Elco VGL 4.610 DP. Каталожные параметры этого исполнения: вид топлива: газовая/дизельная; мощность горелки: от 190 до 610 кВт; исполнение горелки: прогрессивная; электропитание: 220 В; противодавление: от 0 до 5.45 мбар; комплектация: без головы сгорания и без газовой рампы.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без головы сгорания и без газовой рампы. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газодизельная горелка Elco VGL 4.610 DP, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газодизельная горелка Elco VGL 4.610 DP
Бренды
Elco
Вес
27 кг
Вид топлива
газовая/дизельная
Вид горелки
комбинированная
Мощность горелки
от 190 до 610 кВт
Класс пылевлагозащиты
IP41
Исполнение горелки
прогрессивная
Электропитание
220 В
Комплектация
без головы сгорания и без газовой рампы
Электродвигатель
750 Вт
Потребляемая электрическая мощность
943 Вт
Страна бренда
Италия
Противодавление
от 0 до 5.45 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

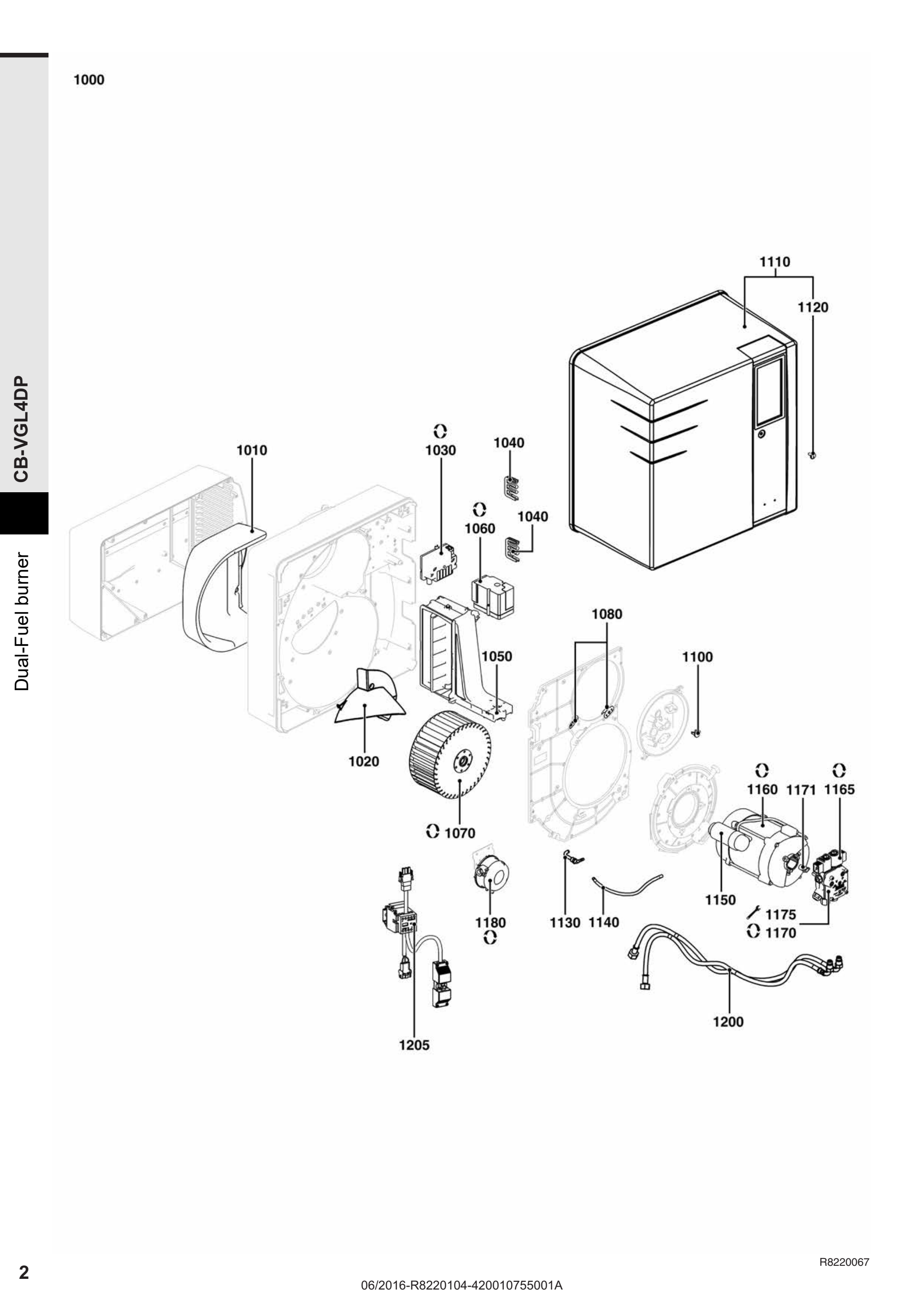

Взрывсхема: корпус горелки

Взрывсхема: корпус горелки — Газодизельная горелка Elco VGL 4.610 DP
Открыть схему в полном размере ↗Документ 420010755001A · R8220104-02 - 02/06/2016 · страница 2

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 259 x 269 мм

    Артикул: 65300808

    Период по каталогу: 06-2014 — конец периода не указан

  2. Поз. 1020
    Направляющая всасываемого воздуха для NC61, Vectron 4.610, черная

    Артикул: 65300809

    Период по каталогу: 06-2014 — конец периода не указан

  3. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 06-2014 — конец периода не указан

  4. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 06-2014 — конец периода не указан

  5. Поз. 1050
    Воздушная заслонка Elco C05

    Артикул: 65300810

    Период по каталогу: 06-2014 — конец периода не указан

  6. Поз. 1070
    Рабочее колесо вентилятора Ø190 x 82 мм

    Артикул: 65300811

    Период по каталогу: 06-2014 — конец периода не указан

  7. Поз. 1080
    К-Т фиксаторов распорных кабельных D34X15/12 (3 PCS)/корпус Elco 65300517

    Артикул: 65300517

    Период по каталогу: 06-2014 — конец периода не указан

  8. Поз. 1100
    Смотровое стекло Elco Ø18/14 x 5 мм, 13007807

    Артикул: 13007807

    Период по каталогу: 06-2014 — конец периода не указан

  9. Поз. 1110
    Кожух горелки Elco V4, в комплекте

    Артикул: 65300812

    Период по каталогу: 06-2014 — конец периода не указан

  10. Поз. 1120
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 06-2014 — конец периода не указан

  11. Поз. 1130
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм

    Артикул: 13022500

    Период по каталогу: 06-2014 — конец периода не указан

  12. Поз. 1140
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 06-2014 — конец периода не указан

  13. Поз. 1150
    Конденсатор Ecoflam 18 мкФ, 65301177

    Артикул: 65301177

    Исполнение: SIMEL

    Период по каталогу: 06-2014 — конец периода не указан

  14. Поз. 1150
    Конденсатор Elco 16 мкФ, 65301178

    Артикул: 65301178

    Исполнение: ACC

    Период по каталогу: 06-2014 — конец периода не указан

  15. Поз. 1160
    Электродвигатель Simel 1-41/T80-2M-750-32

    Артикул: 65300814

    Период по каталогу: 06-2014 — конец периода не указан

  16. Поз. 1165
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Период по каталогу: 06-2014 — конец периода не указан

  17. Поз. 1170
    Elco A2L 65 C 9713 4P 0700

    Артикул: 65300015

    Период по каталогу: 06-2014 — конец периода не указан

  18. Поз. 1171
    Муфта привода электродвигатель-насос жидкотопливный D18/14,7/11X22 Elco 65074172

    Артикул: 65074172

    Период по каталогу: 06-2014 — конец периода не указан

  19. Поз. 1175
    Ремкомплект насоса Elco 13010470

    Артикул: 13010470

    Период по каталогу: 06-2014 — конец периода не указан

  20. Поз. 1180
    Реле давления Elco 604.99882

    Артикул: 65300021

    Период по каталогу: 06-2014 — конец периода не указан

  21. Поз. 1200
    Жидкотопливный шланг 1,5 м, G1/4" - G3/8", в комплекте

    Артикул: 12002251

    Период по каталогу: 06-2014 — конец периода не указан

  22. Поз. 1205
    Реле тепловое двигателя C05 + кабель со штекером Elco 65301069

    Артикул: 65301069

    Период по каталогу: 06-2014 — конец периода не указан

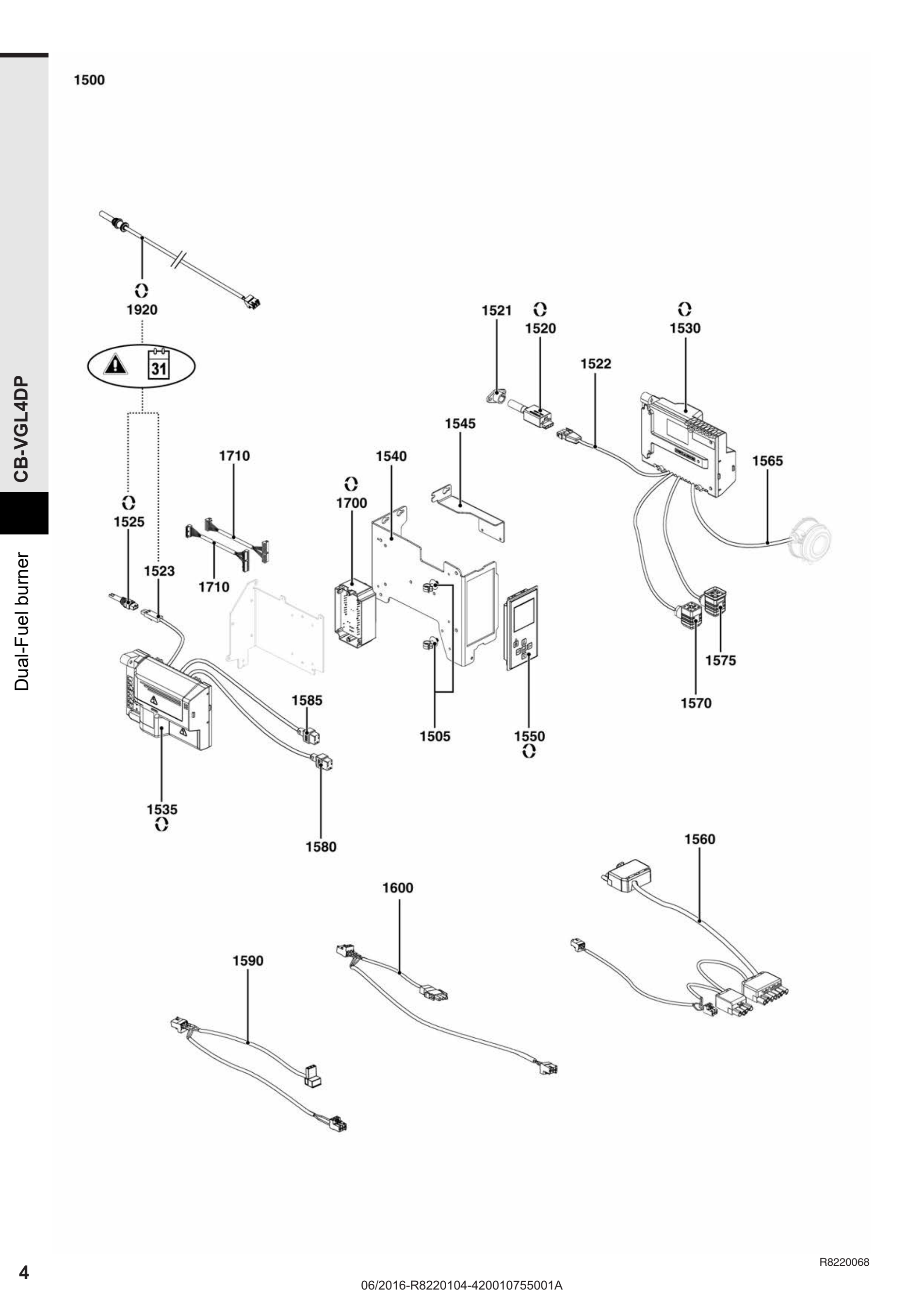

Взрывсхема: электрические компоненты

Взрывсхема: электрические компоненты — Газодизельная горелка Elco VGL 4.610 DP
Открыть схему в полном размере ↗Документ 420010755001A · R8220104-02 - 02/06/2016 · страница 4

Запчасти на схеме

  1. Поз. 1505
    Фиксатор кабелей пластиковый клипсовый D10/6 (X.10) Elco 65300679

    Артикул: 65300679

    Период по каталогу: 06-2014 — конец периода не указан

  2. Поз. 1520
    Датчик пламени Elco IRD 1020

    Артикул: 13007855

    Период по каталогу: 06-2014 — конец периода не указан

  3. Поз. 1521
    Фланец датчика пламени Elco M93

    Артикул: 13010461

    Период по каталогу: 06-2014 — конец периода не указан

  4. Поз. 1522
    Кабель датчика пламени Elco 400 мм, 65300210

    Артикул: 65300210

    Период по каталогу: 06-2014 — конец периода не указан

  5. Поз. 1523
    Кабель датчика пламени Satronic / Honeywell 360 мм

    Артикул: 13015251

    Исполнение: до 07/15

    Период по каталогу: 06-2014 — конец периода не указан

  6. Поз. 1525
    Датчик пламени Elco 13009774

    Артикул: 13009774

    Исполнение: до 07/15

    Период по каталогу: 06-2014 — конец периода не указан

  7. Поз. 1530
    Блок управления TCG 511.00 Elco 65301021

    Артикул: 65301021

    Период по каталогу: 06-2014 — конец периода не указан

  8. Поз. 1535
    Блок управления TCH 211.00 Elco 65300878

    Артикул: 65300878

    Период по каталогу: 06-2014 — конец периода не указан

  9. Поз. 1540
    Держатель блока управления 205X246X93 90°-90° Elco 65300524

    Артикул: 65300524

    Период по каталогу: 06-2014 — конец периода не указан

  10. Поз. 1545
    Держатель WIELAND PLUG 7P. 35/24X134X47,5 90° Elco 65301234

    Артикул: 65301234

    Период по каталогу: 06-2014 — конец периода не указан

  11. Поз. 1550
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 06-2014 — конец периода не указан

  12. Поз. 1560
    Кабель+P;WIE.7P+4P+RAST3P/7P+RAST3P L650 Elco 65301232

    Артикул: 65301232

    Период по каталогу: 06-2014 — конец периода не указан

  13. Поз. 1565
    Кабель реле давления воздуха + штекер 2P/2X0,75 L520 Elco 65301233

    Артикул: 65301233

    Период по каталогу: 06-2014 — конец периода не указан

  14. Поз. 1570
    Кабель электропитания 1400 мм

    Артикул: 65300570

    Период по каталогу: 06-2014 — конец периода не указан

  15. Поз. 1575
    Кабель питания Elco 1500 мм, 13023698

    Артикул: 13023698

    Период по каталогу: 06-2014 — конец периода не указан

  16. Поз. 1580
    Кабель электропитания 420 мм

    Артикул: 13011090

    Период по каталогу: 06-2014 — конец периода не указан

  17. Поз. 1585
    Кабель электропитания 300 мм 65300530

    Артикул: 65300530

    Период по каталогу: 06-2014 — конец периода не указан

  18. Поз. 1590
    Кабель питания трансформатора розжига + штекер 2P/RAST2P 2X0,75L730+350 Elco 65301231

    Артикул: 65301231

    Период по каталогу: 06-2014 — конец периода не указан

  19. Поз. 1600
    Кабель электродвигателя + штекер 3P L300 + штекер RAST3P/3P L850 Elco 65301230

    Артикул: 65301230

    Период по каталогу: 06-2014 — конец периода не указан

  20. Поз. 1700
    Комбинированные модуль+короб Elco 65301235

    Артикул: 65301235

    Период по каталогу: 06-2014 — конец периода не указан

  21. Поз. 1710
    Кабель+RAST8P/RAST8P+RAST6P L760 Elco 65301236

    Артикул: 65301236

    Период по каталогу: 06-2014 — конец периода не указан

  22. Поз. 1920
    Датчик пламени Elco QRB1A-A048B70B, 65326516

    Артикул: 65326516

    Исполнение: с 08/15

    Период по каталогу: 06-2014 — конец периода не указан

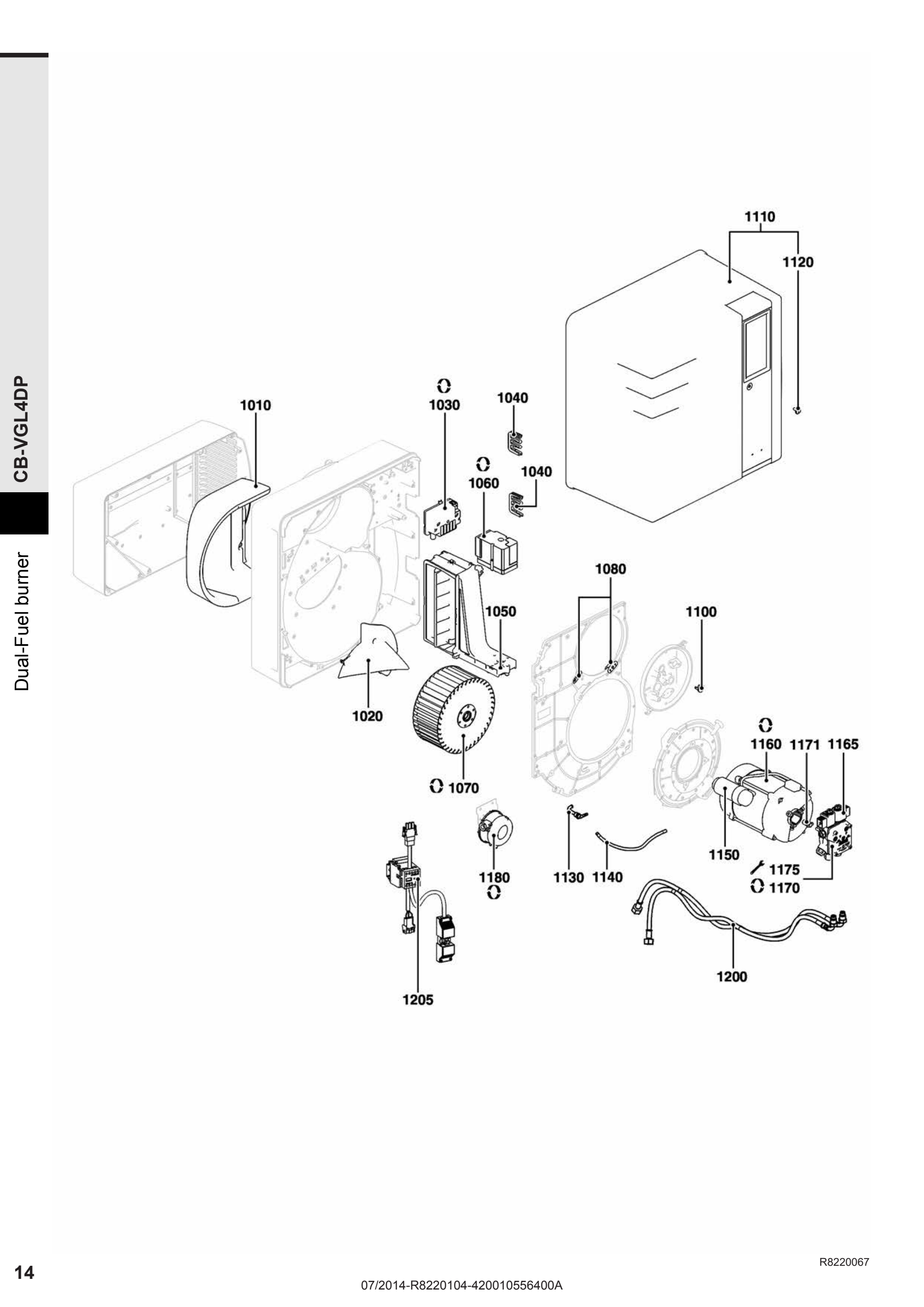

Взрывсхема: корпус горелки

Взрывсхема: корпус горелки — Газодизельная горелка Elco VGL 4.610 DP
Открыть схему в полном размере ↗Документ 420010556400A · R8220104-01 - 23/07/2014 · страница 14

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 259 x 269 мм

    Артикул: 65300808

    Период по каталогу: 06-2014 — конец периода не указан

  2. Поз. 1020
    Направляющая всасываемого воздуха для NC61, Vectron 4.610, черная

    Артикул: 65300809

    Период по каталогу: 06-2014 — конец периода не указан

  3. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 06-2014 — конец периода не указан

  4. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 06-2014 — конец периода не указан

  5. Поз. 1070
    Рабочее колесо вентилятора Ø190 x 82 мм

    Артикул: 65300811

    Период по каталогу: 06-2014 — конец периода не указан

  6. Поз. 1080
    К-Т фиксаторов распорных кабельных D34X15/12 (3 PCS)/корпус Elco 65300517

    Артикул: 65300517

    Период по каталогу: 06-2014 — конец периода не указан

  7. Поз. 1100
    Смотровое стекло Elco Ø18/14 x 5 мм, 13007807

    Артикул: 13007807

    Период по каталогу: 06-2014 — конец периода не указан

  8. Поз. 1110
    Кожух горелки Elco V4, в комплекте

    Артикул: 65300812

    Период по каталогу: 06-2014 — конец периода не указан

  9. Поз. 1120
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 06-2014 — конец периода не указан

  10. Поз. 1130
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм

    Артикул: 13022500

    Период по каталогу: 06-2014 — конец периода не указан

  11. Поз. 1140
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 06-2014 — конец периода не указан

  12. Поз. 1150
    Конденсатор Ecoflam 18 мкФ, 65301177

    Артикул: 65301177

    Период по каталогу: 06-2014 — конец периода не указан

  13. Поз. 1160
    Электродвигатель Simel 1-41/T80-2M-750-32

    Артикул: 65300814

    Период по каталогу: 06-2014 — конец периода не указан

  14. Поз. 1165
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Период по каталогу: 06-2014 — конец периода не указан

  15. Поз. 1170
    Elco A2L 65 C 9713 4P 0700

    Артикул: 65300015

    Период по каталогу: 06-2014 — конец периода не указан

  16. Поз. 1171
    Муфта привода электродвигатель-насос жидкотопливный D18/14,7/11X22 Elco 65074172

    Артикул: 65074172

    Период по каталогу: 06-2014 — конец периода не указан

  17. Поз. 1175
    Ремкомплект насоса Elco 13010470

    Артикул: 13010470

    Период по каталогу: 06-2014 — конец периода не указан

  18. Поз. 1200
    Шланг Elco 13007940

    Артикул: 13007940

    Период по каталогу: 06-2014 — конец периода не указан

  19. Поз. 1205
    Реле тепловое двигателя C05 + кабель со штекером Elco 65301069

    Артикул: 65301069

    Период по каталогу: 06-2014 — конец периода не указан

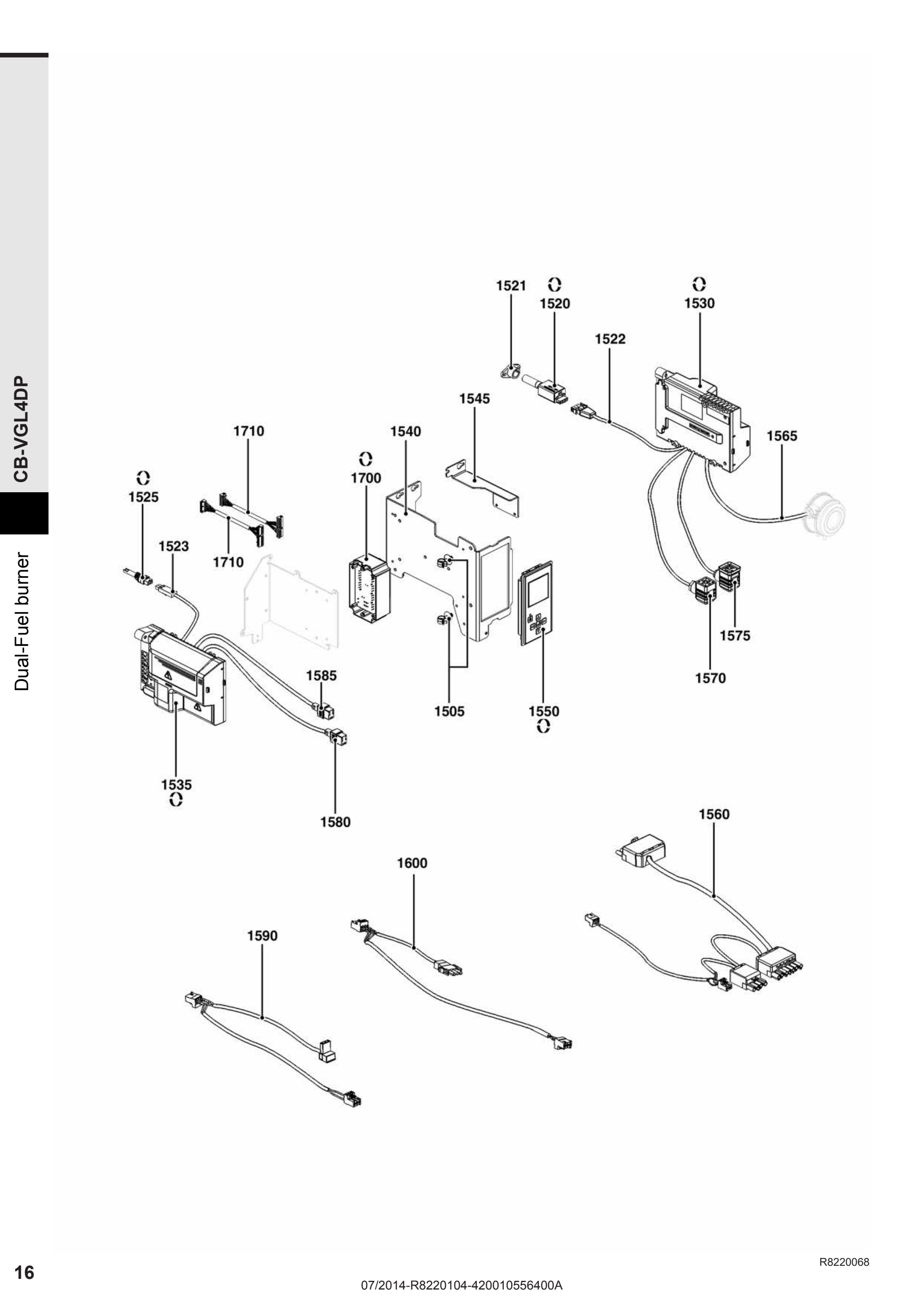

Взрывсхема: электрические компоненты

Взрывсхема: электрические компоненты — Газодизельная горелка Elco VGL 4.610 DP
Открыть схему в полном размере ↗Документ 420010556400A · R8220104-01 - 23/07/2014 · страница 16

Запчасти на схеме

  1. Поз. 1505
    Фиксатор кабелей пластиковый клипсовый D10/6 (X.10) Elco 65300679

    Артикул: 65300679

    Период по каталогу: 06-2014 — конец периода не указан

  2. Поз. 1520
    Фотодатчик IRD 1020 AXIAL Elco 65300218

    Артикул: 65300218

    Период по каталогу: 06-2014 — конец периода не указан

  3. Поз. 1521
    Фланец датчика пламени Elco M93

    Артикул: 13010461

    Период по каталогу: 06-2014 — конец периода не указан

  4. Поз. 1522
    Кабель датчика пламени Elco 400 мм, 65300210

    Артикул: 65300210

    Период по каталогу: 06-2014 — конец периода не указан

  5. Поз. 1523
    Кабель датчика пламени Satronic / Honeywell 360 мм

    Артикул: 13015251

    Период по каталогу: 06-2014 — конец периода не указан

  6. Поз. 1530
    Блок управления TCG 511.00 Elco 65301021

    Артикул: 65301021

    Период по каталогу: 06-2014 — конец периода не указан

  7. Поз. 1535
    Блок управления TCH 211.00 Elco 65300878

    Артикул: 65300878

    Период по каталогу: 06-2014 — конец периода не указан

  8. Поз. 1540
    Держатель блока управления 205X246X93 90°-90° Elco 65300524

    Артикул: 65300524

    Период по каталогу: 06-2014 — конец периода не указан

  9. Поз. 1545
    Держатель WIELAND PLUG 7P. 35/24X134X47,5 90° Elco 65301234

    Артикул: 65301234

    Период по каталогу: 06-2014 — конец периода не указан

  10. Поз. 1550
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 06-2014 — конец периода не указан

  11. Поз. 1560
    Кабель+P;WIE.7P+4P+RAST3P/7P+RAST3P L650 Elco 65301232

    Артикул: 65301232

    Период по каталогу: 06-2014 — конец периода не указан

  12. Поз. 1565
    Кабель реле давления воздуха + штекер 2P/2X0,75 L520 Elco 65301233

    Артикул: 65301233

    Период по каталогу: 06-2014 — конец периода не указан

  13. Поз. 1570
    Кабель электропитания 1400 мм

    Артикул: 65300570

    Период по каталогу: 06-2014 — конец периода не указан

  14. Поз. 1575
    Кабель питания Elco 1500 мм, 13023698

    Артикул: 13023698

    Период по каталогу: 06-2014 — конец периода не указан

  15. Поз. 1580
    Кабель электропитания 420 мм

    Артикул: 13011090

    Период по каталогу: 06-2014 — конец периода не указан

  16. Поз. 1585
    Кабель электропитания 300 мм 65300530

    Артикул: 65300530

    Период по каталогу: 06-2014 — конец периода не указан

  17. Поз. 1590
    Кабель питания трансформатора розжига + штекер 2P/RAST2P 2X0,75L730+350 Elco 65301231

    Артикул: 65301231

    Период по каталогу: 06-2014 — конец периода не указан

  18. Поз. 1600
    Кабель электродвигателя + штекер 3P L300 + штекер RAST3P/3P L850 Elco 65301230

    Артикул: 65301230

    Период по каталогу: 06-2014 — конец периода не указан

  19. Поз. 1700
    Комбинированные модуль+короб Elco 65301235

    Артикул: 65301235

    Период по каталогу: 06-2014 — конец периода не указан

  20. Поз. 1710
    Кабель+RAST8P/RAST8P+RAST6P L760 Elco 65301236

    Артикул: 65301236

    Период по каталогу: 06-2014 — конец периода не указан

04

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

Товар в каталоге

Горелки →

Другие товары в категории

Совместимость и возможность замены уточняются отдельно.

516 040 ₽

Фотографии товара

Открыть файл Стрелки — следующее фото · Esc — закрыть
