Дизельная горелка Elco VL 2.140 KL

Все товары Elco →

Дизельная горелка Elco VL 2.140 KL. Вид топлива: дизельная; Мощность горелки: от 80 до 140 кВт; Исполнение горелки: одноступенчатая.

Дизельная горелка Elco VL 2.140 KLУвеличить фото

Основные характеристики

Бренды
Elco
Вес
15 кг
Вид топлива
дизельная
Мощность горелки
от 80 до 140 кВт
Тип соединения
Rp 3/8"
Класс пылевлагозащиты
IP21
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 80 до 140 кВт · от 0 до 1.5 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · одноступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · с головой сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Elco VL 2.140 KL. Каталожные параметры этого исполнения: вид топлива: дизельная; мощность горелки: от 80 до 140 кВт; исполнение горелки: одноступенчатая; электропитание: 220 В; противодавление: от 0 до 1.5 мбар; комплектация: с головой сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: с головой сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Дизельная горелка Elco VL 2.140 KL, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Дизельная горелка Elco VL 2.140 KL
Бренды
Elco
Вес
15 кг
Вид топлива
дизельная
Мощность горелки
от 80 до 140 кВт
Тип соединения
Rp 3/8"
Класс пылевлагозащиты
IP21
Исполнение горелки
одноступенчатая
Электропитание
220 В
Комплектация
с головой сгорания
Расход топлива
6.7-11.8 кг/ч
Электродвигатель
160 Вт
Потребляемая электрическая мощность
274 Вт
Страна бренда
Италия
Противодавление
от 0 до 1.5 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Документация и применяемость

Взрывсхемы и запчасти горелки

Применяемость указана для точного обозначения горелки или заводского артикула. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

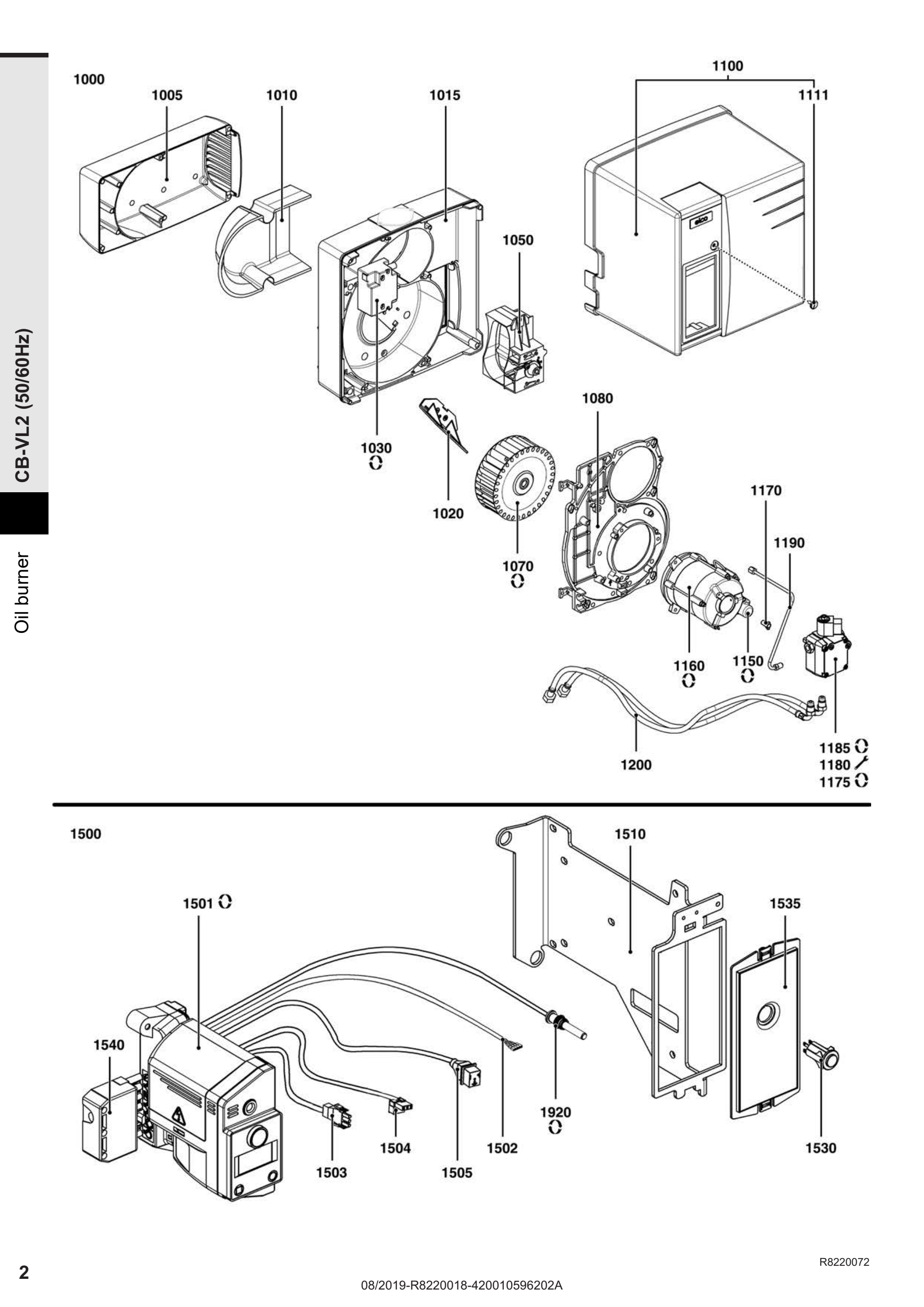

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Дизельная горелка Elco VL 2.140 KL
Открыть схему в полном размере ↗Документ 420010596202A · R8220018-03 - 14/08/2019 · страница 2

Запчасти на схеме

  1. Поз. 1005
    Короб воздухозаборный Ecoflam 13021733

    Артикул: 13021733

    Период по каталогу: 07-2011 — конец периода не указан

  2. Поз. 1010
    Звукоизоляция 220 x 158 мм 13017369

    Артикул: 13017369

    Период по каталогу: 07-2011 — конец периода не указан

  3. Поз. 1015
    Корпус 325X320X87 D125 NC12-21/V2 Elco 65300944

    Артикул: 65300944

    Период по каталогу: 07-2011 — конец периода не указан

  4. Поз. 1020
    Направляющая всасываемого воздуха 119/114x60 78°, черная

    Артикул: 13017364

    Период по каталогу: 07-2011 — конец периода не указан

  5. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 07-2011 — конец периода не указан

  6. Поз. 1050
    Воздушная заслонка Elco C03

    Артикул: 13018138

    Период по каталогу: 07-2011 — конец периода не указан

  7. Поз. 1070
    Рабочее колесо вентилятора Elco Ø160 x 52 мм, 13010095

    Артикул: 13010095

    Период по каталогу: 07-2011 — конец периода не указан

  8. Поз. 1080
    Кнопка мотор 218X313X18,5 D99 OIL/VL2 Elco 65326439

    Артикул: 65326439

    Период по каталогу: 07-2011 — конец периода не указан

  9. Поз. 1100
    Кожух горелки Elco V2, в комплекте

    Артикул: 65300723

    Период по каталогу: 07-2011 — конец периода не указан

  10. Поз. 1111
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 07-2011 — конец периода не указан

  11. Поз. 1150
    Конденсатор Elco 5 мкФ в комплекте, 65325038

    Артикул: 65325038

    Исполнение: ACC

    Период по каталогу: 07-2011 — конец периода не указан

  12. Поз. 1150
    Конденсатор 6 мкФ в комплекте

    Артикул: 13010016

    Исполнение: SIMEL

    Период по каталогу: 07-2011 — конец периода не указан

  13. Поз. 1160
    Электродвигатель Simel XS BB/2197-32

    Артикул: 13009981

    Период по каталогу: 07-2011 — конец периода не указан

  14. Поз. 1170
    Муфта привода электродвигатель-насос жидкотопливный D18/14,7/11X22 Elco 65074172

    Артикул: 65074172

    Период по каталогу: 07-2011 — конец периода не указан

  15. Поз. 1175
    Elco BFP 21 L3R 071N1175

    Артикул: 65300856

    Исполнение: BFP

    Период по каталогу: 07-2011 — конец периода не указан

  16. Поз. 1175
    Elco AS 47 D 1596 6P 0700

    Артикул: 13010118

    Исполнение: ASV

    Период по каталогу: 07-2011 — конец периода не указан

  17. Поз. 1180
    Сетчатый фильтр Elco 65325685

    Артикул: 65325685

    Исполнение: BFP

    Период по каталогу: 07-2011 — конец периода не указан

  18. Поз. 1180
    Ремкомплект насоса Elco 65300834

    Артикул: 65300834

    Период по каталогу: 07-2011 — конец периода не указан

  19. Поз. 1180
    Ремкомплект насоса Elco 13010470

    Артикул: 13010470

    Исполнение: ASV

    Период по каталогу: 07-2011 — конец периода не указан

  20. Поз. 1185
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Исполнение: ASV

    Период по каталогу: 07-2011 — конец периода не указан

  21. Поз. 1185
    Электромагнитная катушка Elco, 65327118

    Артикул: 65327118

    Исполнение: BFP

    Период по каталогу: 07-2011 — конец периода не указан

  22. Поз. 1190
    Медная топливная трубка Elco G1/8" - M8 65300725

    Артикул: 65300725

    Период по каталогу: 07-2011 — конец периода не указан

  23. Поз. 1200
    Жидкотопливный шланг 1,5 м, G1/4" - G3/8", в комплекте

    Артикул: 12002251

    Период по каталогу: 07-2011 — конец периода не указан

  24. Поз. 1501
    Блок управления TCH 141.03 Elco 65300269

    Артикул: 65300269

    Период по каталогу: 07-2011 — конец периода не указан

  25. Поз. 1502
    Кабель питания кнопки запуска 325 мм 65300521

    Артикул: 65300521

    Период по каталогу: 07-2011 — конец периода не указан

  26. Поз. 1503
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 07-2011 — конец периода не указан

  27. Поз. 1504
    Кабель питания трансформатора Danfoss 360 мм

    Артикул: 65300619

    Период по каталогу: 07-2011 — конец периода не указан

  28. Поз. 1505
    Кабель электропитания Elco 300 мм 13012675

    Артикул: 13012675

    Период по каталогу: 07-2011 — конец периода не указан

  29. Поз. 1510
    Держатель менеджера горения Elco 198 x 224 x 85 мм, 65300727

    Артикул: 65300727

    Период по каталогу: 07-2011 — конец периода не указан

  30. Поз. 1530
    Кнопка запуска T125

    Артикул: 13015182

    Период по каталогу: 07-2011 — конец периода не указан

  31. Поз. 1535
    Накладка пластиковая под кнопку деблокировки на блок управления 170X81X5 D20 Elco 65300523

    Артикул: 65300523

    Период по каталогу: 07-2011 — конец периода не указан

  32. Поз. 1540
    Штекер Wieland 7P, папа

    Артикул: 13010523

    Период по каталогу: 07-2011 — конец периода не указан

  33. Поз. 1920
    Датчик пламени Elco 255 мм, 65328028

    Артикул: 65328028

    Исполнение: с 09/19

    Период по каталогу: 07-2011 — конец периода не указан

  34. Поз. 1920
    Фоторезистивный датчик пламени Siemens QRB1A-A048B70B

    Артикул: 65326635

    Исполнение: до 08/19

    Период по каталогу: 07-2011 — конец периода не указан

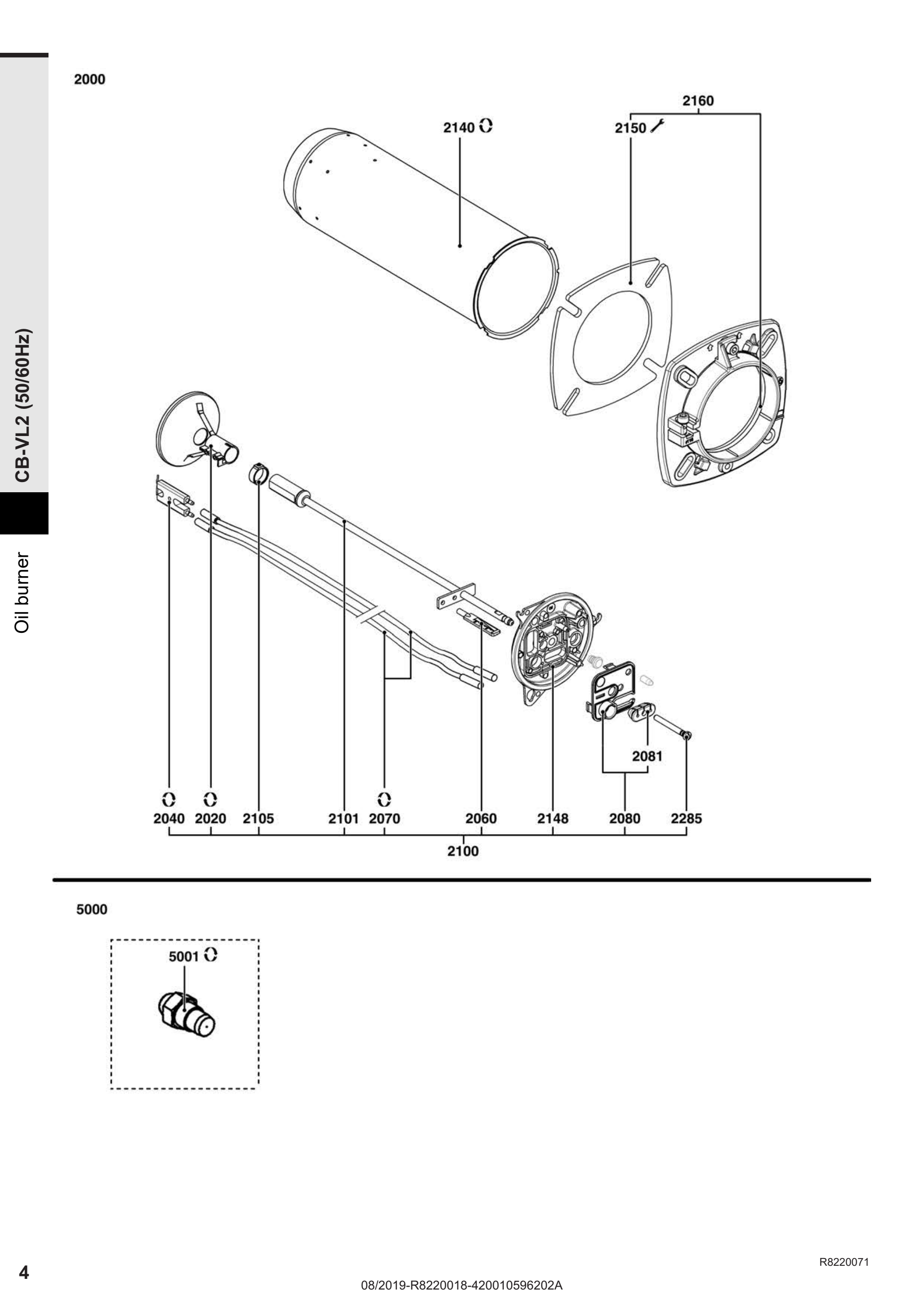

Взрывсхема: головка горелки

Взрывсхема: головка горелки — Дизельная горелка Elco VL 2.140 KL
Открыть схему в полном размере ↗Документ 420010596202A · R8220018-03 - 14/08/2019 · страница 4

Запчасти на схеме

  1. Поз. 2020
    Уравнительный диск Ø75 / 20 мм

    Артикул: 13011040

    Период по каталогу: 07-2011 — конец периода не указан

  2. Поз. 2040
    Блок электродов розжига Elco 86 мм, 13018153

    Артикул: 13018153

    Период по каталогу: 07-2011 — конец периода не указан

  3. Поз. 2060
    Регулировочная шкала Elco 13017802

    Артикул: 13017802

    Период по каталогу: 07-2011 — конец периода не указан

  4. Поз. 2070
    Кабель поджига 515 мм

    Артикул: 13014990

    Период по каталогу: 07-2011 — конец периода не указан

  5. Поз. 2080
    Крышка панели управления Elco 13016951

    Артикул: 13016951

    Период по каталогу: 07-2011 — конец периода не указан

  6. Поз. 2081
    Уплотнение (фиксатор) кабелей резиновое 34X15X12 2XD3,25 Elco 13017148

    Артикул: 13017148

    Период по каталогу: 07-2011 — конец периода не указан

  7. Поз. 2100
    Форсуночная линия в сборе Ecoflam 65300859

    Артикул: 65300859

    Период по каталогу: 07-2011 — конец периода не указан

  8. Поз. 2101
    Форсуночный стержень 420 мм

    Артикул: 13018142

    Период по каталогу: 07-2011 — конец периода не указан

  9. Поз. 2105
    Защитное установочное кольцо Ø18,5 мм

    Артикул: 13018403

    Период по каталогу: 07-2011 — конец периода не указан

  10. Поз. 2140
    Жаровая труба для газовых горелок Ø100 x 350 мм

    Артикул: 65300861

    Период по каталогу: 07-2011 — конец периода не указан

  11. Поз. 2148
    Крышка головка D115/110X35/NC12-21/V2/P2 Elco 65326440

    Артикул: 65326440

    Период по каталогу: 07-2011 — конец периода не указан

  12. Поз. 2150
    Прокладка фланца Elco Ø100 мм, 13023305

    Артикул: 13023305

    Период по каталогу: 07-2011 — конец периода не указан

  13. Поз. 2160
    Фланец горелки Ø100 мм, в комплекте

    Артикул: 13023304

    Период по каталогу: 07-2011 — конец периода не указан

  14. Поз. 2285
    Крепёж Elco 65326694

    Артикул: 65326694

    Период по каталогу: 07-2011 — конец периода не указан

  15. Поз. 5001
    Форсунка DAN 1,75 GPH 45°S Elco 13016069

    Артикул: 13016069

    Период по каталогу: 07-2011 — конец периода не указан

  16. Поз. 5001
    Форсунка DAN 2,25 GPH 45°S Elco 13016071

    Артикул: 13016071

    Период по каталогу: 07-2011 — конец периода не указан

Другие подтверждённые запчасти
