Elco

Кабель поджига 515 мм

Name: Кабель поджига 515 мм
Brand: Elco
SKU: 13014990
Price: 3140.0000 RUB

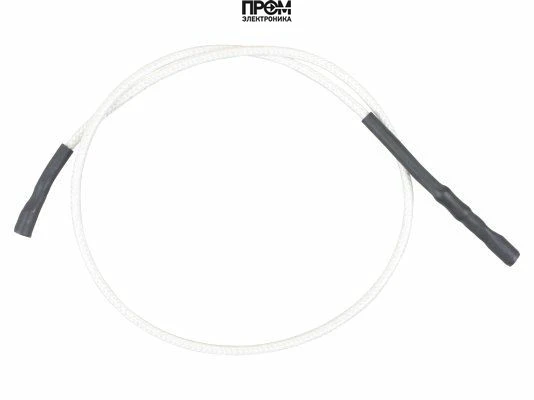

Кабель поджига 515 мм, арт.13014990 — прозрачная силиконовая теплоизоляция для высокой термостойкости и долговечности; штекерные разъёмы Ø4 мм обеспечивают плотный контакт и стабильную подачу высокого напряжения в горелках.

Увеличить фото

Основные характеристики

Бренды: Elco
Места установки: Газовая горелка Elco E5.450 G/F-ZT, Газовая горелка Elco E5.600 G/F-ZT, Газовая горелка Elco E5.450 G/F-VT, Газовая горелка Elco E5.600 G/F-VT, Дизельная горелка Elco E5.450 L-Z2, Дизельная горелка Elco E5.600 L-Z2
Длина кабеля: 515 мм
С другой стороны кабеля: прямой штекер Ø4 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: поджига

Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

3 140 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 10.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Описание Кабель поджига 515 мм

Кабель поджига 515 мм — артикул 13014990

Назначение: Кабель поджига длиной 515 мм (артикул 13014990) предназначен для надежного подключения компонентов узла розжига горелки. Обеспечивает передачу высокого напряжения на поджигающий электрод для формирования искрового разряда при запуске оборудования.

Ключевые характеристики:

Длина: 515 мм — оптимальна для большинства монтажных схем в системах горения.
Диаметр жилы/изоляции: 2,8 мм — компактный профиль для ограниченных пространств.
Материал изоляции: прозрачный силикон — электро- и теплоизоляция повышенной стойкости к температуре и внешним воздействиям.
Коннекторы: штекерные разъемы Ø 4 мм — гарантируют плотное и надежное соединение с поджигающим электродом и трансформатором.

Преимущества и эксплуатационные свойства: Кабель обеспечивает стабильную подачу высокого напряжения без потерь и искр вне зоны электрода. Силиконовая изоляция сочетает гибкость и стойкость к нагреву, что снижает риск перетирания и продлевает срок службы в агрессивных условиях. Диаметр 2,8 мм делает кабель удобным для прокладки в ограниченных каналах и пазах монтажных блоков.

Надежность соединений: Штекерные разъемы диаметром 4 мм обеспечивают быструю установку и плотную фиксацию контакта, минимизируя вероятность ослабления при вибрациях и тепловых циклах. Конструкция рассчитана на длительную эксплуатацию без ухудшения параметров электрической проводимости.

Области применения: Прямое использование в узлах розжига газовых и жидкотопливных горелок, при монтаже сервисных комплектов и при ремонте электроники поджига, где требуется компактный, термостойкий и безопасный кабель для высокого напряжения.

Производитель: Elco

компания Промэлектроника официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 2

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикул	Горелка и исполнение	Позиция и документ
Электродный узел 65300738	CB-VG 2.140 E D3/4” RP3/4” KL	2130 420010930500A · R8220271-01 - 11/07/2018 · стр. 5
Электрод контроля пламени 13010529	CB-VG 2.140 E D3/4” RP3/4” KL	2170 420010930500A · R8220271-01 - 11/07/2018 · стр. 5

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 23

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
CB-VG2.120 D E D3/4” RP3/4” KL	По указанному обозначению горелки 3836357	2180	06-2018 - конец не указан 420010930601A · R8220272-02 - 05/11/2018 · стр. 5
CB-VG2.160 D E D3/4” RP3/4” KL	По указанному обозначению горелки 3836359	2180	07-2018 - конец не указан 420010930601A · R8220272-02 - 05/11/2018 · стр. 5
CB-VG2.120 DP E D332 - 3/4” RP3/4” KL	По указанному обозначению горелки 3836365	2180	09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.120 DP E D333-3/4” RP3/4” KL	По указанному обозначению горелки 3836367	2180	09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.160 DP E D345-3/4” RP3/4” KL	По указанному обозначению горелки 3836369	2180	09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.160 DP E D347-3/4” RP3/4” KL	По указанному обозначению горелки 3836371	2180	06-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG 2.140 E D3/4” RP3/4” KL	По указанному обозначению горелки 3836350	2180	06-2018 - конец не указан 420010930500A · R8220271-01 - 11/07/2018 · стр. 5
CB-VG2.140 D3/4’’-RP3/4’’ KL	По указанному обозначению горелки 3833555	2180	06-2011 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.140 D3/4”-RP3/4” KL 60HZ	По указанному обозначению горелки 3836243	2180	11-2017 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.140 D1 1/4-RP1 1/4 KL	По указанному обозначению горелки 3833619	2180	06-2011 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D3/4 -RP3/4 KL	По указанному обозначению горелки 3833564	2180	06-2011 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D3/4 -RP3/4 KL 60H	По указанному обозначению горелки 3833042	2180	04-2013 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D1’’1/4-RP1’’1/4 KL	По указанному обозначению горелки 3833572	2180	12-2011 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D1 1/4-RP1 1/4 KL 60H	По указанному обозначению горелки 3833046	2180	10-2014 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VL2.140 KL	По указанному обозначению горелки 3833537	2070	07-2011 - конец не указан 420010596202A · R8220018-03 - 14/08/2019 · стр. 5
FS-VL2.140 KL 60HZ	По указанному обозначению горелки 3832360	2070	04-2013 - конец не указан 420010596202A · R8220018-03 - 14/08/2019 · стр. 5
CB-VL2.200 KL	По указанному обозначению горелки 3833541	2070	07-2011 - конец не указан 420010596202A · R8220018-03 - 14/08/2019 · стр. 5
CB-VL2.120 D KL	По указанному обозначению горелки 3833345	2070	04-2011 - конец не указан 420010596302A · R8220019-03 - 09/09/2019 · стр. 5
CB-VL2.160 D KL	По указанному обозначению горелки 3833347	2070	03-2011 - конец не указан 420010596302A · R8220019-03 - 09/09/2019 · стр. 5
CB-VL2.210 D KL	По указанному обозначению горелки 3833349	2070	04-2011 - конец не указан 420010596302A · R8220019-03 - 09/09/2019 · стр. 5
CB-VG2.210 V D3/4¨-RP3/4¨ KL	По указанному обозначению горелки 3834359	2180	09-2013 - конец не указан 420010533000A · R8220087-01 - 16/07/2013 · стр. 13
CB-VG2.210 V D332 - 3/4¨-RP3/4¨ KL	По указанному обозначению горелки 3834417	2180	09-2013 - конец не указан 420010533000A · R8220087-01 - 16/07/2013 · стр. 13
CB-VG2.210 V D1¨1/4-RP1¨1/4 KL	По указанному обозначению горелки 3834361	2180	09-2013 - конец не указан 420010533000A · R8220087-01 - 16/07/2013 · стр. 13

Характеристики

Наименование: Кабель поджига 515 мм
Бренды: Elco
Места установки: Газовая горелка Elco E5.450 G/F-ZT, Газовая горелка Elco E5.600 G/F-ZT, Газовая горелка Elco E5.450 G/F-VT, Газовая горелка Elco E5.600 G/F-VT, Дизельная горелка Elco E5.450 L-Z2, Дизельная горелка Elco E5.600 L-Z2
Длина кабеля: 515 мм
С другой стороны кабеля: прямой штекер Ø4 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: поджига
Длина кабеля (мм): 515

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Применяемость по каталогу производителя

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Газовая горелка Elco CB-VG2.140 D1”1/4-RP1”1/4 KL

Артикул горелки
3833619

Позиция детали
2180

Данные каталога

CB-VG2.140 D1 1/4-RP1 1/4 KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 06-2011 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.140 D3/4”-RP3/4” KL

Артикул горелки
3833555

Позиция детали
2180

Данные каталога

CB-VG2.140 D3/4’’-RP3/4’’ KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 06-2011 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.140 D3/4”-RP3/4” KL 60HZ

Артикул горелки
3836243

Позиция детали
2180

Данные каталога

CB-VG2.140 D3/4”-RP3/4” KL 60HZ · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 11-2017 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 D3/4”-RP3/4” KL

Артикул горелки
3833564

Позиция детали
2180

Данные каталога

CB-VG2.200 D3/4 -RP3/4 KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 06-2011 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 d1”1/4-RP1”1/4 KL 60H

Артикул горелки
3833046

Позиция детали
2180

Данные каталога

CB-VG2.200 D1 1/4-RP1 1/4 KL 60H · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 10-2014 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 d3/4”-RP3/4” KL 60H

Артикул горелки
3833042

Позиция детали
2180

Данные каталога

CB-VG2.200 D3/4 -RP3/4 KL 60H · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 04-2013 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco VG 2.120 D E KL

Артикул горелки
3836357

Позиция детали
2180

Данные каталога

CB-VG2.120 D E D3/4” RP3/4” KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930601A · R8220272-02 - 05/11/2018 · страница 5 .
Газовая горелка Elco VG 2.120 DP E KL d332

Артикул горелки
3836365

Позиция детали
2180

Данные каталога

CB-VG2.120 DP E D332 - 3/4” RP3/4” KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.120 DP E KL d333

Артикул горелки
3836367

Позиция детали
2180

Данные каталога

CB-VG2.120 DP E D333-3/4” RP3/4” KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.140 E KL

Артикул горелки
3836350

Позиция детали
2180

Данные каталога

CB-VG 2.140 E D3/4” RP3/4” KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930500A · R8220271-01 - 11/07/2018 · страница 5 .
Газовая горелка Elco VG 2.160 D E KL

Артикул горелки
3836359

Позиция детали
2180

Данные каталога

CB-VG2.160 D E D3/4” RP3/4” KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 07-2018 — конец периода не указан.

Каталог 420010930601A · R8220272-02 - 05/11/2018 · страница 5 .
Газовая горелка Elco VG 2.160 DP E KL d345

Артикул горелки
3836369

Позиция детали
2180

Данные каталога

CB-VG2.160 DP E D345-3/4” RP3/4” KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.160 DP E KL d347

Артикул горелки
3836371

Позиция детали
2180

Данные каталога

CB-VG2.160 DP E D347-3/4” RP3/4” KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.200 KL

Артикул горелки
3833572

Позиция детали
2180

Данные каталога

CB-VG2.200 D1’’1/4-RP1’’1/4 KL · позиция 2180

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 12-2011 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Дизельная горелка Elco VL 2.120 D KL

Артикул горелки
3833345

Позиция детали
2070

Данные каталога

CB-VL2.120 D KL · позиция 2070

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 04-2011 — конец периода не указан.

Каталог 420010596302A · R8220019-03 - 09/09/2019 · страница 5 .
Дизельная горелка Elco VL 2.140 KL

Артикул горелки
3833537

Позиция детали
2070

Данные каталога

CB-VL2.140 KL · позиция 2070

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 07-2011 — конец периода не указан.

Каталог 420010596202A · R8220018-03 - 14/08/2019 · страница 5 .
Дизельная горелка Elco VL 2.160 D KL

Артикул горелки
3833347

Позиция детали
2070

Данные каталога

CB-VL2.160 D KL · позиция 2070

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 03-2011 — конец периода не указан.

Каталог 420010596302A · R8220019-03 - 09/09/2019 · страница 5 .
Дизельная горелка Elco VL 2.200 KL

Артикул горелки
3833541

Позиция детали
2070

Данные каталога

CB-VL2.200 KL · позиция 2070

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 07-2011 — конец периода не указан.

Каталог 420010596202A · R8220018-03 - 14/08/2019 · страница 5 .
Дизельная горелка Elco VL 2.210 D KL

Артикул горелки
3833349

Позиция детали
2070

Данные каталога

CB-VL2.210 D KL · позиция 2070

IGNITION CABLE D4/D4 L510 AP (X1)

Период исполнения в этой редакции: 04-2011 — конец периода не указан.

Каталог 420010596302A · R8220019-03 - 09/09/2019 · страница 5 .
