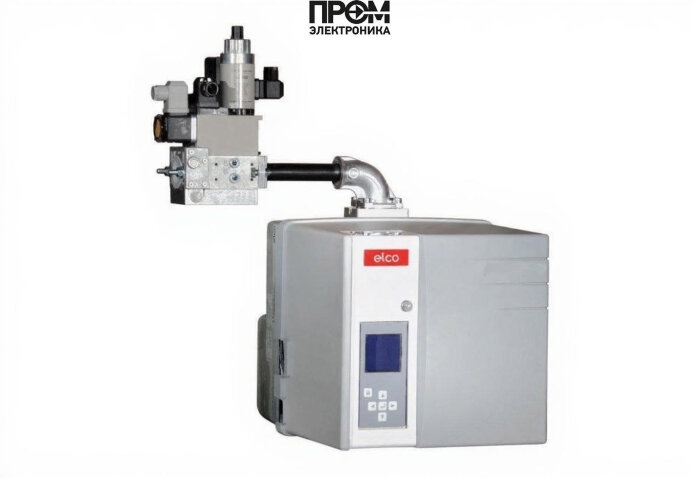

Газовая горелка Elco VG 2.160 DP E KL d347

Техническое описание газовой горелки Elco VG 2.160 DP E KL d347

Elco VG 2.160 DP E KL d347 — промышленная газовая горелка прогрессивного типа, предназначенная для надежного и экономичного сжигания природного газа и пропана в диапазоне мощности 50–160 кВт. Модель разработана с акцентом на долговечность, точную автоматику и соответствие экологическим требованиям (класс III по EN676). Корпус из литого алюминия, удлинённая пламенная труба 270 мм и модуль управления обеспечивают стабильную работу при температуре от −10 до +60 °C и уровне шума около 64 дБ.

Ключевые технические параметры

• Мощность: 50–160 кВт, двухступенчатая регулировка.
• Длина пламенной трубы: 270 мм (регулируемая 30–270 мм).
• Электропитание: 220 В; потребляемая мощность — 285 Вт; электродвигатель 160 Вт.
• Давление газовой рампы: 2.8–14 мбар; противодавление: 0–2.75 мбар; соединение Rp 3/4".
• Класс защиты: IP21; вес — 25 кг; габариты — 86 × 46.5 × 47.5 см.

Конструкция и составные узлы

Конструктивная схема горелки ориентирована на простоту обслуживания и заменяемость модулей. Основные элементы и их функции:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при изменении сетевого давления.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения, мгновенное отключение при потухании.
• Топочный автомат (блок управления MDE2) — реализует последовательность пуска, мониторинг параметров и хранение настроек (RTC).
• Трансформатор розжига — генерирует импульсы высокого напряжения для надежного поджига через электроды.
• Реле давления — контролирует давление в рампе и обеспечивает защитные блокировки при отклонениях.
• Форсунки — обеспечивают правильное распыление и смешение воздуха с топливом на входе в пламенную трубу.
• Сервопривод — регулирует положение воздушного затвора и долю подачи воздуха для оптимизации СО и NOx.
• Клапан (запорный/предохранительный) — обеспечивает герметичное перекрытие газа при остановке или аварии.
• Электроды — отвечают за инициирование искры и стабильность розжига в любых условиях эксплуатации.

Автоматика, безопасность и обслуживание

• Двухступенчатая пневматическая схема поддерживает оптимальное соотношение газ/воздух в рабочем диапазоне.
• Защита от низкого напряжения (<185 В) и автоматический перезапуск по восстановлению сети.
• Рекомендованное техническое обслуживание: ежемесячный визуальный осмотр, годовая проверка газовой арматуры и электроники.
• Быстрая замена форсунок, электродов и прокладок — снижает время простоя оборудования.

Применение и совместимость

Горелка подходит для промышленных котлов и теплогенераторов по EN 303 и DIN, обеспечивает низкие выбросы и высокую теплоотдачу для производственных цехов, котельных жилых комплексов и технологических процессов с критическими требованиями к контролю пламени. Модель обеспечивает баланс эксплуатационной надежности и энергоэффективности, соответствуя актуальным требованиям SEO и технического поиска 2026 года по запросам типа «газовая горелка Elco VG 2.160 DP E KL d347 50–160 кВт», «низкие выбросы NOx горелка», «горелка с удлинённой пламенной трубой 270 мм».
