Дизельная горелка Elco VL 2.210 D KL

Все товары Elco →

Дизельная горелка Elco VL 2.210 D KL. Вид топлива: дизельная; Мощность горелки: от 100 до 210 кВт; Исполнение горелки: двухступенчатая.

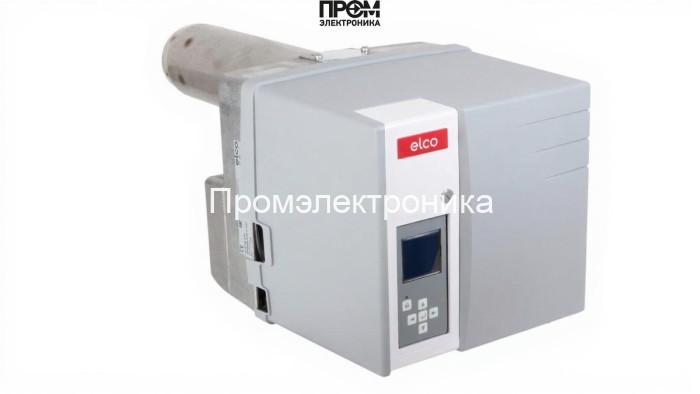

Дизельная горелка Elco VL 2.210 D KLУвеличить фото

Основные характеристики

Бренды
Elco
Вес
19 кг
Вид топлива
дизельная
Мощность горелки
от 100 до 210 кВт
Класс пылевлагозащиты
IP21
Исполнение горелки
двухступенчатая
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 100 до 210 кВт · от 0 до 2.55 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · двухступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · с головой сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Elco VL 2.210 D KL. Каталожные параметры этого исполнения: вид топлива: дизельная; мощность горелки: от 100 до 210 кВт; исполнение горелки: двухступенчатая; электропитание: 220 В; противодавление: от 0 до 2.55 мбар; комплектация: с головой сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: с головой сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Дизельная горелка Elco VL 2.210 D KL, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Дизельная горелка Elco VL 2.210 D KL
Бренды
Elco
Вес
19 кг
Вид топлива
дизельная
Мощность горелки
от 100 до 210 кВт
Класс пылевлагозащиты
IP21
Исполнение горелки
двухступенчатая
Электропитание
220 В
Комплектация
с головой сгорания
Расход топлива
11.8-17.7 кг/ч
Электродвигатель
160 Вт
Потребляемая электрическая мощность
345 Вт
Страна бренда
Италия
Противодавление
от 0 до 2.55 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

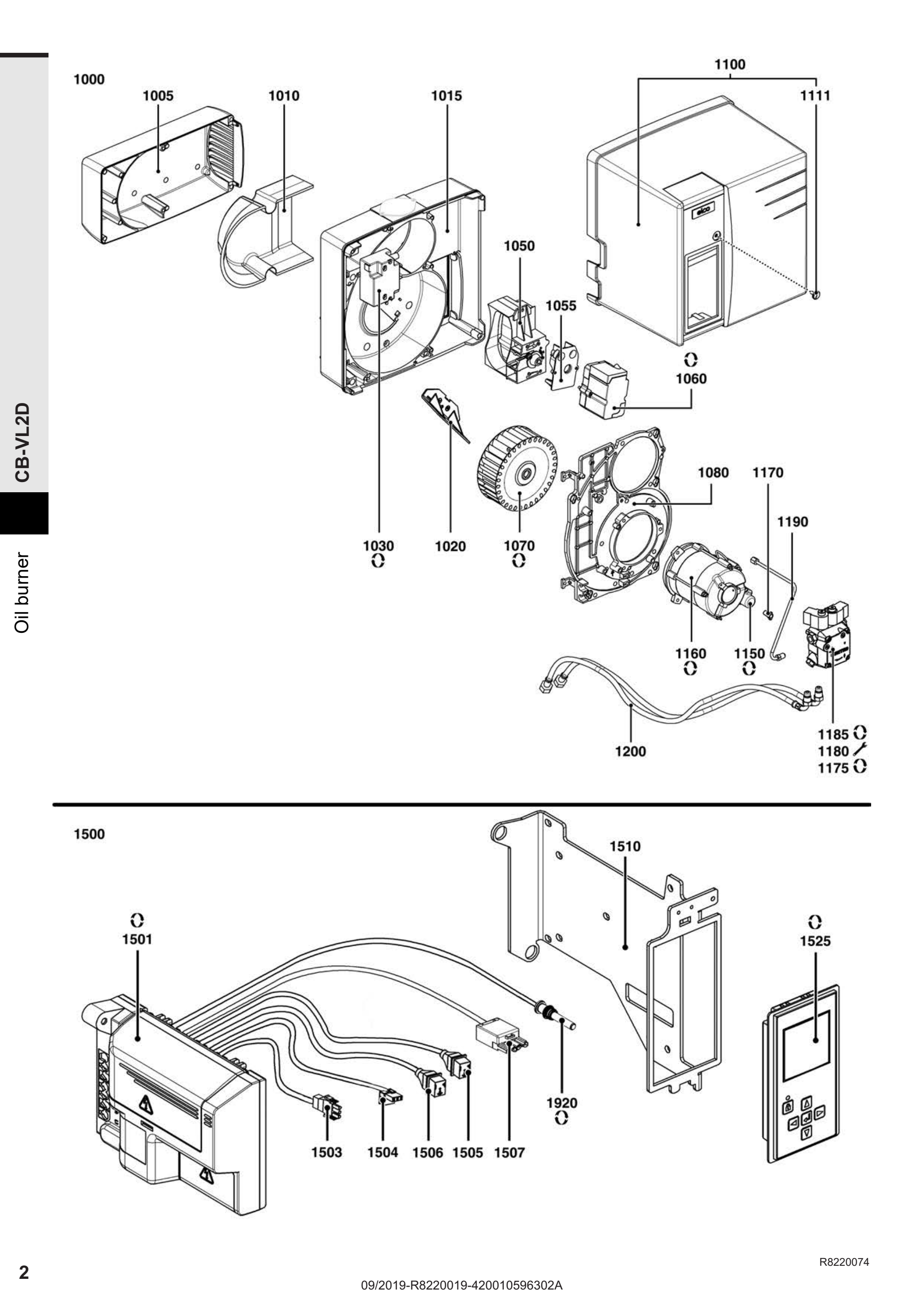

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Дизельная горелка Elco VL 2.210 D KL
Открыть схему в полном размере ↗Документ 420010596302A · R8220019-03 - 09/09/2019 · страница 2

Запчасти на схеме

  1. Поз. 1005
    Короб воздухозаборный Ecoflam 13021733

    Артикул: 13021733

    Период по каталогу: 04-2011 — конец периода не указан

  2. Поз. 1010
    Звукоизоляция 220 x 158 мм 13017369

    Артикул: 13017369

    Период по каталогу: 04-2011 — конец периода не указан

  3. Поз. 1015
    Корпус 325X320X87 D125 NC12-21/V2 Elco 65300944

    Артикул: 65300944

    Период по каталогу: 04-2011 — конец периода не указан

  4. Поз. 1020
    Направляющая всасываемого воздуха 119/114x60 78°, черная

    Артикул: 13017364

    Период по каталогу: 04-2011 — конец периода не указан

  5. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 04-2011 — конец периода не указан

  6. Поз. 1050
    Воздушная заслонка Elco C03

    Артикул: 13018138

    Период по каталогу: 04-2011 — конец периода не указан

  7. Поз. 1055
    Держатель сервопривода Schneider Electric NC

    Артикул: 13021919

    Период по каталогу: 04-2011 — конец периода не указан

  8. Поз. 1070
    Рабочее колесо вентилятора Elco Ø160 x 52 мм, 13010095

    Артикул: 13010095

    Период по каталогу: 04-2011 — конец периода не указан

  9. Поз. 1080
    Кнопка мотор 218X313X18,5 D99 OIL/VL2 Elco 65326439

    Артикул: 65326439

    Период по каталогу: 04-2011 — конец периода не указан

  10. Поз. 1100
    Кожух горелки Elco V2, в комплекте

    Артикул: 65300723

    Период по каталогу: 04-2011 — конец периода не указан

  11. Поз. 1111
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 04-2011 — конец периода не указан

  12. Поз. 1150
    Конденсатор 6 мкФ в комплекте

    Артикул: 13010016

    Период по каталогу: 04-2011 — конец периода не указан

  13. Поз. 1160
    Электродвигатель Simel XS1-BB/2197-32, 130 Вт

    Артикул: 13010014

    Период по каталогу: 04-2011 — конец периода не указан

  14. Поз. 1170
    Муфта привода электродвигатель-насос жидкотопливный D18/14,7/11X22 Elco 65074172

    Артикул: 65074172

    Период по каталогу: 04-2011 — конец периода не указан

  15. Поз. 1175
    Топливный насос Elco 13012002

    Артикул: 13012002

    Период по каталогу: 04-2011 — конец периода не указан

  16. Поз. 1180
    Ремкомплект насоса Elco 13010470

    Артикул: 13010470

    Период по каталогу: 04-2011 — конец периода не указан

  17. Поз. 1185
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Период по каталогу: 04-2011 — конец периода не указан

  18. Поз. 1190
    Медная топливная трубка Elco G1/8" - M8 65300725

    Артикул: 65300725

    Период по каталогу: 04-2011 — конец периода не указан

  19. Поз. 1200
    Жидкотопливный шланг 1,5 м, G1/4" - G3/8", в комплекте

    Артикул: 12002251

    Период по каталогу: 04-2011 — конец периода не указан

  20. Поз. 1501
    Блок управления TCH 211.00 Elco 65300878

    Артикул: 65300878

    Период по каталогу: 04-2011 — конец периода не указан

  21. Поз. 1503
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 04-2011 — конец периода не указан

  22. Поз. 1504
    Кабель питания трансформатора Danfoss 360 мм

    Артикул: 65300619

    Период по каталогу: 04-2011 — конец периода не указан

  23. Поз. 1505
    Кабель электропитания Elco 300 мм 13012675

    Артикул: 13012675

    Период по каталогу: 04-2011 — конец периода не указан

  24. Поз. 1506
    Кабель электропитания 300 мм 65300530

    Артикул: 65300530

    Период по каталогу: 04-2011 — конец периода не указан

  25. Поз. 1507
    Кабель 2-й ступени 160 мм

    Артикул: 65300531

    Период по каталогу: 04-2011 — конец периода не указан

  26. Поз. 1510
    Держатель менеджера горения Elco 198 x 224 x 85 мм, 65300727

    Артикул: 65300727

    Период по каталогу: 04-2011 — конец периода не указан

  27. Поз. 1525
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 04-2011 — конец периода не указан

  28. Поз. 1920
    Датчик пламени Elco 255 мм, 65328028

    Артикул: 65328028

    Исполнение: с 09/19

    Период по каталогу: 04-2011 — конец периода не указан

  29. Поз. 1920
    Фоторезистивный датчик пламени Siemens QRB1A-A048B70B

    Артикул: 65326635

    Исполнение: до 08/19

    Период по каталогу: 04-2011 — конец периода не указан

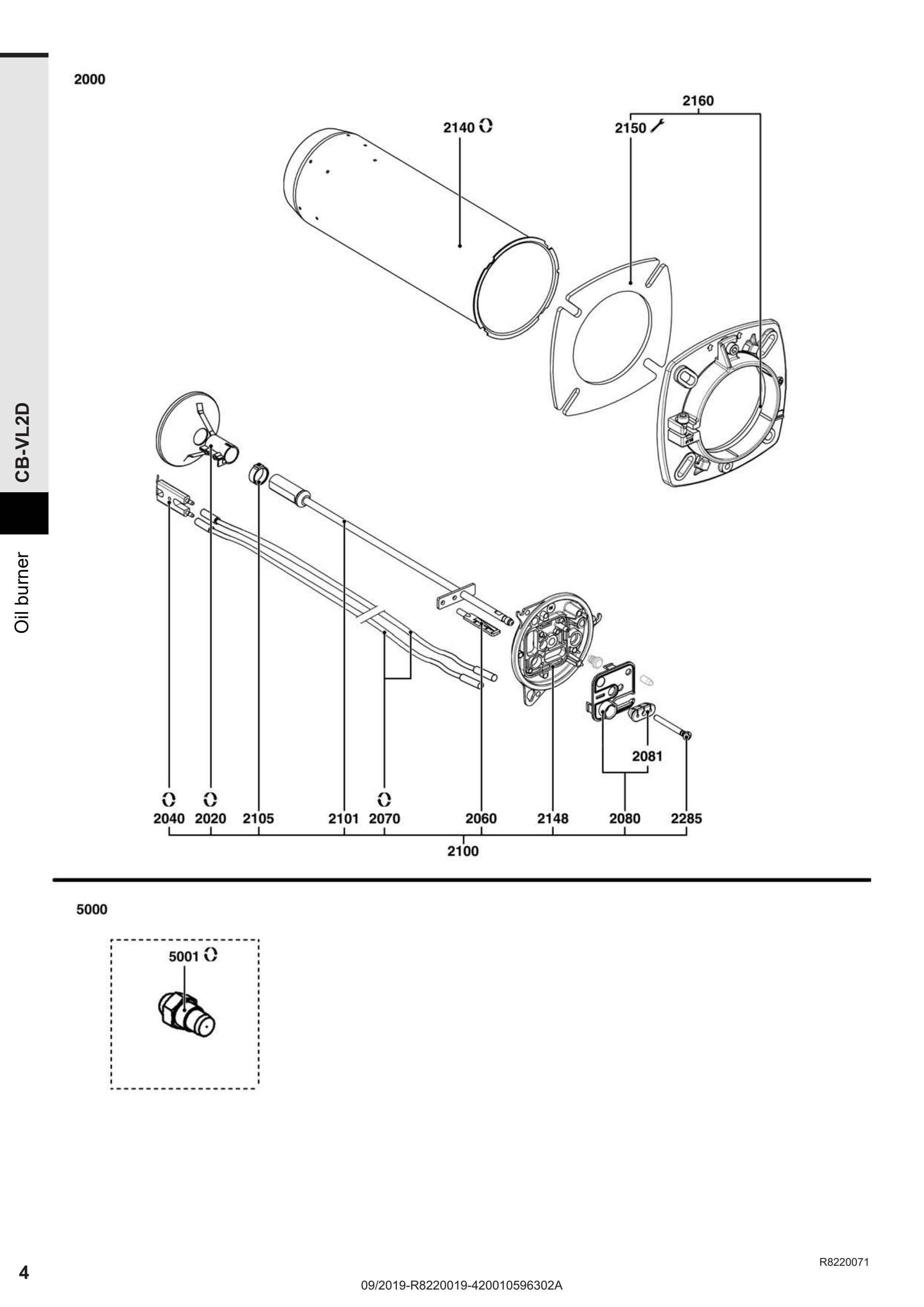

Взрывсхема: головка горелки

Взрывсхема: головка горелки — Дизельная горелка Elco VL 2.210 D KL
Открыть схему в полном размере ↗Документ 420010596302A · R8220019-03 - 09/09/2019 · страница 4

Запчасти на схеме

  1. Поз. 2020
    Уравнительный диск Elco Ø90 / 20 мм, 13009987

    Артикул: 13009987

    Период по каталогу: 04-2011 — конец периода не указан

  2. Поз. 2040
    Блок электродов розжига Elco 86 мм, 13018153

    Артикул: 13018153

    Период по каталогу: 04-2011 — конец периода не указан

  3. Поз. 2060
    Регулировочная шкала Elco 13017802

    Артикул: 13017802

    Период по каталогу: 04-2011 — конец периода не указан

  4. Поз. 2070
    Кабель поджига 515 мм

    Артикул: 13014990

    Период по каталогу: 04-2011 — конец периода не указан

  5. Поз. 2080
    Крышка панели управления Elco 13016951

    Артикул: 13016951

    Период по каталогу: 04-2011 — конец периода не указан

  6. Поз. 2081
    Уплотнение (фиксатор) кабелей резиновое 34X15X12 2XD3,25 Elco 13017148

    Артикул: 13017148

    Период по каталогу: 04-2011 — конец периода не указан

  7. Поз. 2100
    Смесительное устройство В сборе горелки дизельной L420 D90/20-6SL.CPL Elco 13017465

    Артикул: 13017465

    Период по каталогу: 04-2011 — конец периода не указан

  8. Поз. 2101
    Форсуночный стержень 420 мм

    Артикул: 13018142

    Период по каталогу: 04-2011 — конец периода не указан

  9. Поз. 2105
    Защитное установочное кольцо Ø18,5 мм

    Артикул: 13018403

    Период по каталогу: 04-2011 — конец периода не указан

  10. Поз. 2140
    Универсальная жаровая труба Elco Ø115 x 350 мм 13018149

    Артикул: 13018149

    Период по каталогу: 04-2011 — конец периода не указан

  11. Поз. 2148
    Крышка головка D115/110X35/NC12-21/V2/P2 Elco 65326440

    Артикул: 65326440

    Период по каталогу: 04-2011 — конец периода не указан

  12. Поз. 2150
    Прокладка фланца Elco Ø115 мм, 13018135

    Артикул: 13018135

    Период по каталогу: 04-2011 — конец периода не указан

  13. Поз. 2160
    Фланец горелки Ø115 мм, в комплекте

    Артикул: 13018134

    Период по каталогу: 04-2011 — конец периода не указан

  14. Поз. 2285
    Крепёж Elco 65326694

    Артикул: 65326694

    Период по каталогу: 04-2011 — конец периода не указан

  15. Поз. 5001
    Форсунка DAN 2,25 GPH 45°S Elco 13016071

    Артикул: 13016071

    Период по каталогу: 04-2011 — конец периода не указан

  16. Поз. 5001
    Форсунка DAN 3,00 GPH 45°S Elco 13016075

    Артикул: 13016075

    Период по каталогу: 04-2011 — конец периода не указан

  17. Поз. 5001
    Форсунка DAN 2,75 GPH 45°S Elco 13018449

    Артикул: 13018449

    Период по каталогу: 04-2011 — конец периода не указан
