Elco

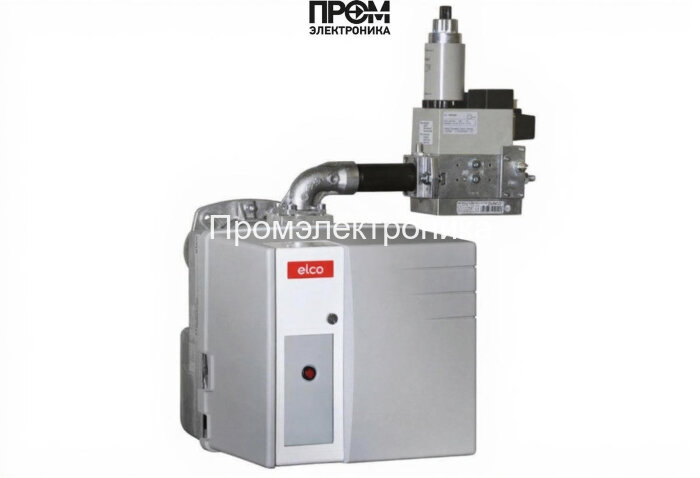

Газовая горелка Elco VG 2.200 KL

Все товары Elco →

Газовая горелка Elco VG 2.200 KL. Вид топлива: газовая; Мощность горелки: от 130 до 200 кВт; Исполнение горелки: одноступенчатая.

Газовая горелка Elco VG 2.200 KLУвеличить фото

Основные характеристики

Бренды
Elco
Вид топлива
газовая
Мощность горелки
от 130 до 200 кВт
Длина пламенной трубы
270 мм
Класс пылевлагозащиты
IP21
Исполнение горелки
одноступенчатая
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 130 до 200 кВт · от 0 до 1.5 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · одноступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · 270 мм · с головой сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG 2.200 KL. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 130 до 200 кВт; исполнение горелки: одноступенчатая; электропитание: 220 В; длина пламенной трубы: 270 мм; противодавление: от 0 до 1.5 мбар; комплектация: с головой сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: с головой сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG 2.200 KL, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG 2.200 KL
Бренды
Elco
Вид топлива
газовая
Мощность горелки
от 130 до 200 кВт
Длина пламенной трубы
270 мм
Класс пылевлагозащиты
IP21
Исполнение горелки
одноступенчатая
Электропитание
220 В
Комплектация
с головой сгорания
Электродвигатель
130 Вт
Потребляемая электрическая мощность
250 Вт
Страна бренда
Италия
Противодавление
от 0 до 1.5 мбар
Тип пламенной трубы
удлиненная
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

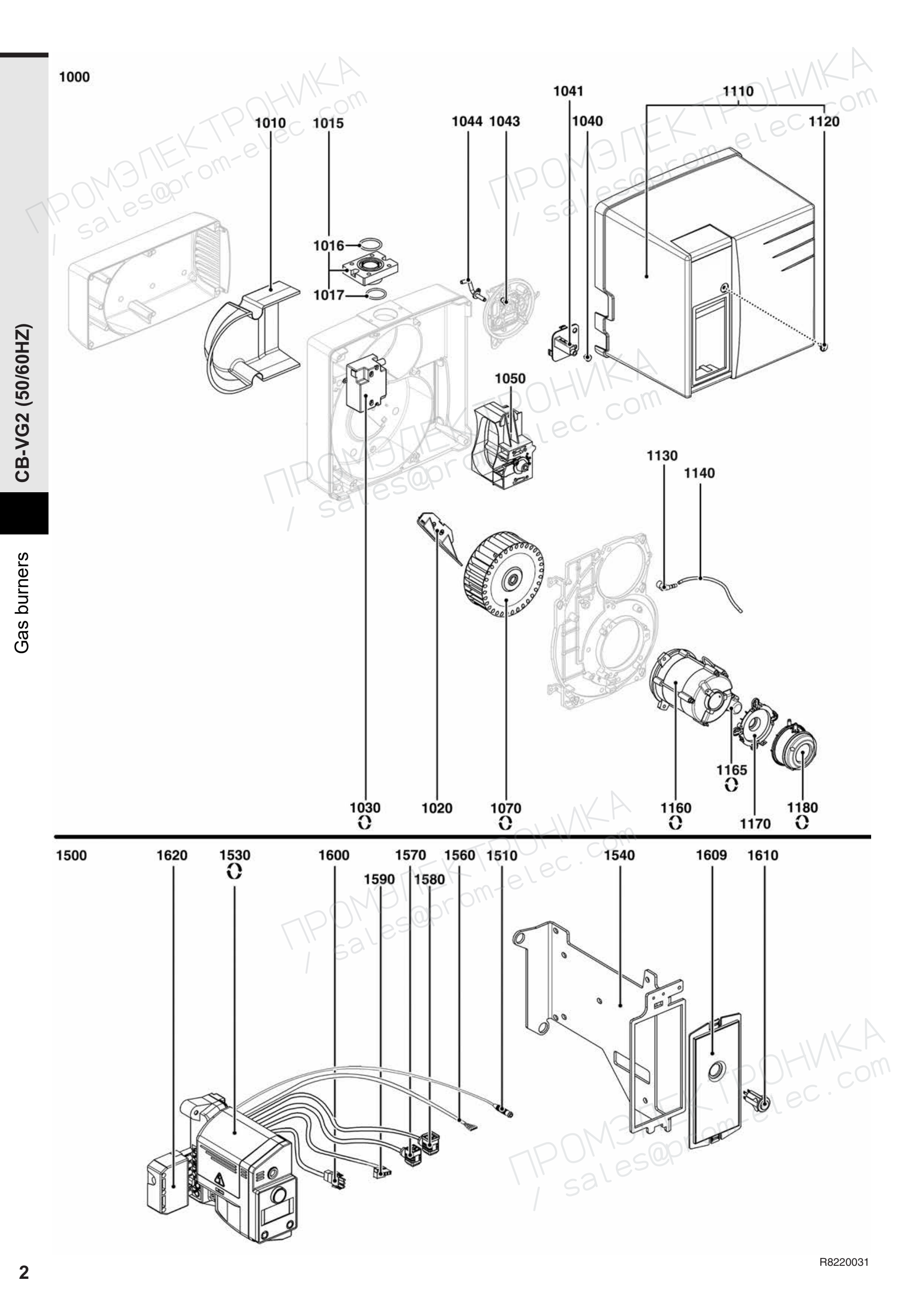

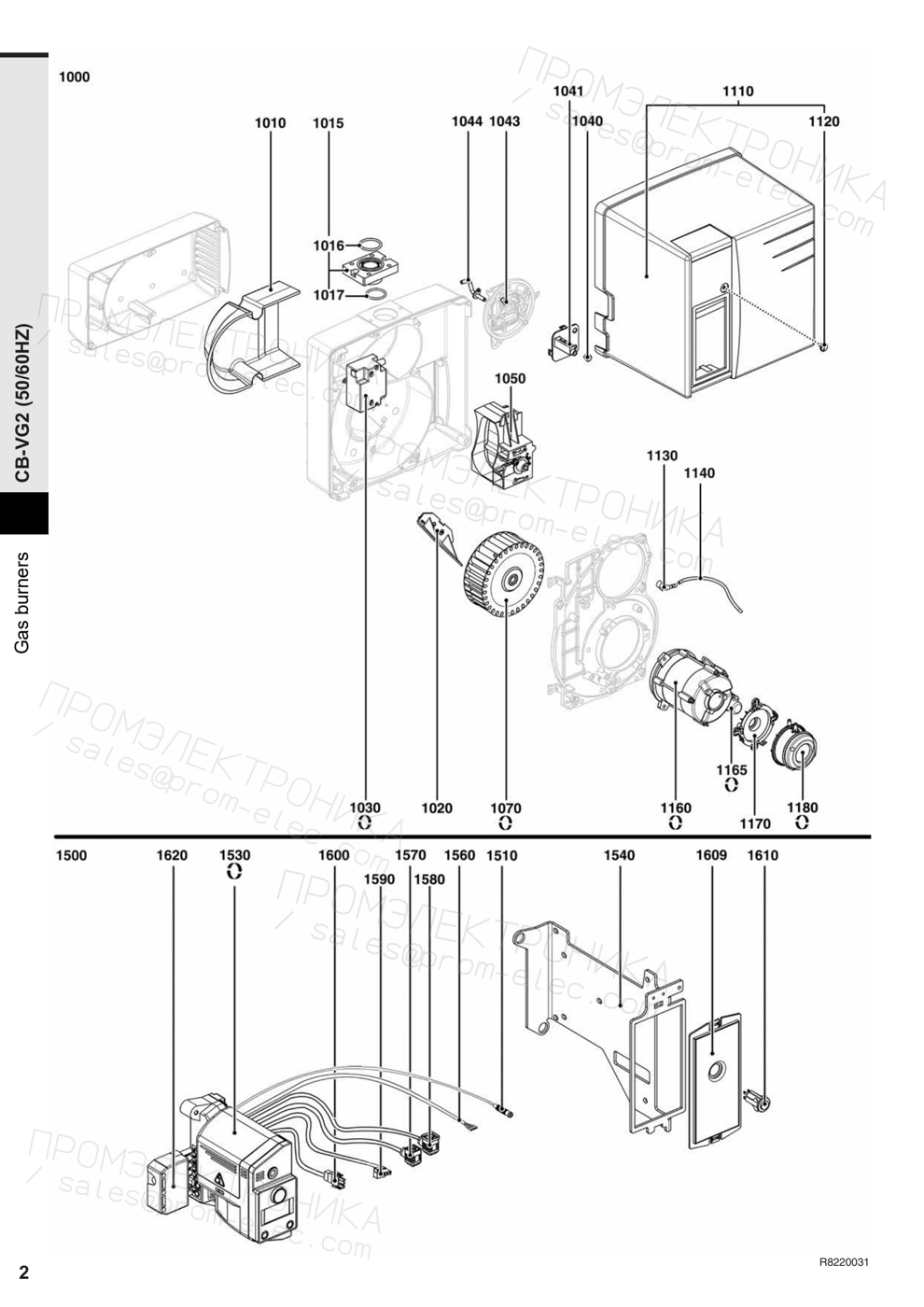

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG 2.200 KL
Открыть схему в полном размере ↗Документ · R8220027-02 - 03/04/2018 · страница 2

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 220 x 158 мм 13017369

    Артикул: 13017369

    Период по каталогу: 12-2011 — конец периода не указан

  2. Поз. 1015
    Фланец крепления газовой рампы 82X62X30 D27 + О-кольцо уплотнительное Elco 13022109

    Артикул: 13022109

    Период по каталогу: 12-2011 — конец периода не указан

  3. Поз. 1016
    Кольцевая прокладка Ø34,52 X 3,53 мм

    Артикул: 13022908

    Период по каталогу: 12-2011 — конец периода не указан

  4. Поз. 1017
    Кольцевая прокладка Ø30 X 3 мм

    Артикул: 13018089

    Период по каталогу: 12-2011 — конец периода не указан

  5. Поз. 1020
    Направляющая всасываемого воздуха 119/114x60 78°, черная

    Артикул: 13017364

    Период по каталогу: 12-2011 — конец периода не указан

  6. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 12-2011 — конец периода не указан

  7. Поз. 1040
    Фиксатор кабелей D12/9/2,3X11/неопрен Elco 13010058

    Артикул: 13010058

    Период по каталогу: 12-2011 — конец периода не указан

  8. Поз. 1041
    Шкала измерительная Elco 13021960

    Артикул: 13021960

    Период по каталогу: 12-2011 — конец периода не указан

  9. Поз. 1043
    Фиксатор кабелей D12/9/5X11 (X.2)/неопрен Elco 13007808

    Артикул: 13007808

    Период по каталогу: 12-2011 — конец периода не указан

  10. Поз. 1044
    Ниппель измерения давления воздуха Ø6 мм

    Артикул: 13021961

    Период по каталогу: 12-2011 — конец периода не указан

  11. Поз. 1050
    Воздушная заслонка Elco C03

    Артикул: 13018138

    Период по каталогу: 12-2011 — конец периода не указан

  12. Поз. 1070
    Рабочее колесо вентилятора Elco Ø160 x 52 мм, 13010095

    Артикул: 13010095

    Период по каталогу: 12-2011 — конец периода не указан

  13. Поз. 1110
    Кожух горелки Elco V2, в комплекте

    Артикул: 65300723

    Период по каталогу: 12-2011 — конец периода не указан

  14. Поз. 1120
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 12-2011 — конец периода не указан

  15. Поз. 1130
    Ниппель измерения давления воздуха Ø5 мм - R1/8"

    Артикул: 13013352

    Период по каталогу: 12-2011 — конец периода не указан

  16. Поз. 1140
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 12-2011 — конец периода не указан

  17. Поз. 1160
    Электродвигатель Simel XS1-BB/2197-32, 130 Вт

    Артикул: 13010014

    Период по каталогу: 12-2011 — конец периода не указан

  18. Поз. 1165
    Конденсатор Ecoflam 8 мкФ в комплекте, 65300577

    Артикул: 65300577

    Исполнение: SIMEL

    Период по каталогу: 12-2011 — конец периода не указан

  19. Поз. 1165
    Конденсатор 6 мкФ в комплекте

    Артикул: 13010016

    Исполнение: ACC

    Период по каталогу: 12-2011 — конец периода не указан

  20. Поз. 1170
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 12-2011 — конец периода не указан

  21. Поз. 1180
    Реле давления Elco 604.99501

    Артикул: 13020722

    Период по каталогу: 12-2011 — конец периода не указан

  22. Поз. 1510
    Кабель ионизации 350 мм

    Артикул: 65300158

    Период по каталогу: 12-2011 — конец периода не указан

  23. Поз. 1530
    Блок управления TCG 141.02noTC Elco 65300838

    Артикул: 65300838

    Период по каталогу: 12-2011 — конец периода не указан

  24. Поз. 1540
    Держатель менеджера горения Elco 198 x 224 x 85 мм, 65300727

    Артикул: 65300727

    Период по каталогу: 12-2011 — конец периода не указан

  25. Поз. 1560
    Кабель питания кнопки запуска 325 мм 65300521

    Артикул: 65300521

    Период по каталогу: 12-2011 — конец периода не указан

  26. Поз. 1570
    Кабель электропитания 1400 мм

    Артикул: 65300570

    Период по каталогу: 12-2011 — конец периода не указан

  27. Поз. 1580
    Кабель питания Elco 1500 мм, 13023698

    Артикул: 13023698

    Период по каталогу: 12-2011 — конец периода не указан

  28. Поз. 1590
    Кабель питания трансформатора Danfoss 360 мм

    Артикул: 65300619

    Период по каталогу: 12-2011 — конец периода не указан

  29. Поз. 1600
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 12-2011 — конец периода не указан

  30. Поз. 1609
    Накладка пластиковая под кнопку деблокировки на блок управления 170X81X5 D20 Elco 65300523

    Артикул: 65300523

    Период по каталогу: 12-2011 — конец периода не указан

  31. Поз. 1610
    Кнопка запуска T125

    Артикул: 13015182

    Период по каталогу: 12-2011 — конец периода не указан

  32. Поз. 1620
    Штекер Wieland 7P, папа

    Артикул: 13010523

    Период по каталогу: 12-2011 — конец периода не указан

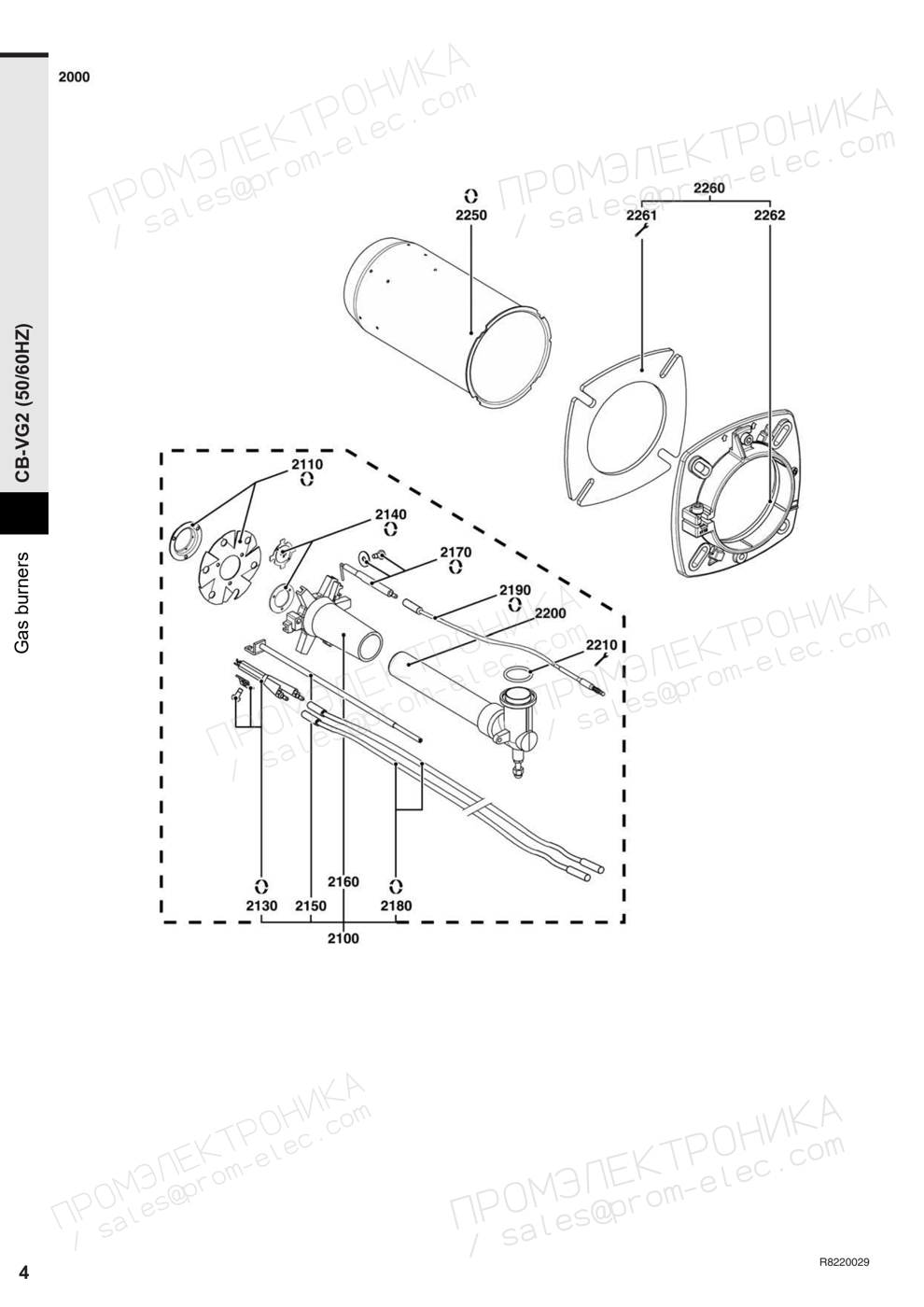

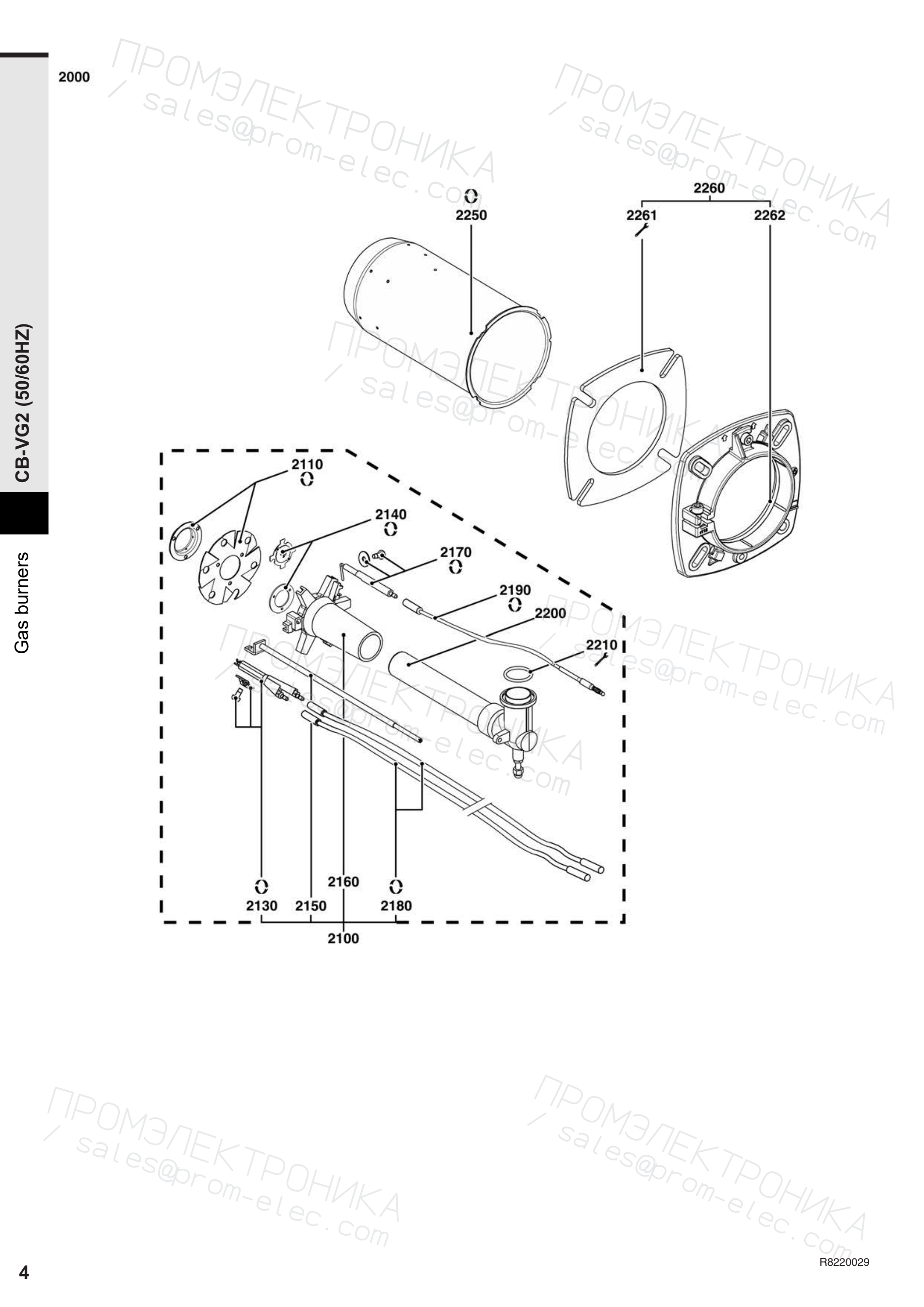

Взрывсхема: головка горелки

Взрывсхема: головка горелки — Газовая горелка Elco VG 2.200 KL
Открыть схему в полном размере ↗Документ · R8220027-02 - 03/04/2018 · страница 4

Запчасти на схеме

  1. Поз. 2100
    Газовая линия Комплект 65300765

    Артикул: 65300765

    Период по каталогу: 12-2011 — конец периода не указан

  2. Поз. 2110
    Уравнительный диск Cuenod Ø91 / 30 мм, 13015802

    Артикул: 13015802

    Период по каталогу: 12-2011 — конец периода не указан

  3. Поз. 2140
    Диффузор сжиженного газа Elco Ø54 мм 13018630

    Артикул: 13018630

    Период по каталогу: 12-2011 — конец периода не указан

  4. Поз. 2150
    Регулировочный стержень Elco Ø6 x 407 мм, 13018034

    Артикул: 13018034

    Период по каталогу: 12-2011 — конец периода не указан

  5. Поз. 2160
    Звездообразная газовая головка Elco 13010023

    Артикул: 13010023

    Период по каталогу: 12-2011 — конец периода не указан

  6. Поз. 2170
    Электрод ионизации Elco 105 мм, 13010529

    Артикул: 13010529

    Период по каталогу: 12-2011 — конец периода не указан

  7. Поз. 2180
    Кабель поджига 515 мм

    Артикул: 13014990

    Период по каталогу: 12-2011 — конец периода не указан

  8. Поз. 2190
    Кабель ионизации 650 мм 13015121

    Артикул: 13015121

    Период по каталогу: 12-2011 — конец периода не указан

  9. Поз. 2200
    Газовая линия в комплекте Ø30 X 331,6 мм

    Артикул: 13020258

    Период по каталогу: 12-2011 — конец периода не указан

  10. Поз. 2210
    Кольцевая прокладка Ø30 X 3 мм

    Артикул: 13018089

    Период по каталогу: 12-2011 — конец периода не указан

  11. Поз. 2250
    Универсальная жаровая труба Elco Ø115 x 350 мм 13018149

    Артикул: 13018149

    Период по каталогу: 12-2011 — конец периода не указан

  12. Поз. 2260
    Фланец горелки Ø115 мм, в комплекте

    Артикул: 13018134

    Период по каталогу: 12-2011 — конец периода не указан

  13. Поз. 2261
    Прокладка фланца Elco Ø115 мм, 13018135

    Артикул: 13018135

    Период по каталогу: 12-2011 — конец периода не указан

  14. Поз. 2262
    Фланцевый уплотнитель Ø115 мм

    Артикул: 13020517

    Период по каталогу: 12-2011 — конец периода не указан

Взрывсхема горелки

Взрывсхема горелки — Газовая горелка Elco VG 2.200 KL
Открыть схему в полном размере ↗Документ · R8220027-02 - 03/04/2018 · страница 6

Запчасти на схеме

  1. Поз. 4005
    Газовый коллектор в сборе Rp 1 1/4" 13018623

    Артикул: 13018623

    Период по каталогу: 12-2011 — конец периода не указан

  2. Поз. 4020
    Ниппель измерения давления Elco R1/8", 13009722

    Артикул: 13009722

    Период по каталогу: 12-2011 — конец периода не указан

  3. Поз. 4100
    Газовый мультиблок Elco MB-DLE 412 B01 S20

    Артикул: 13020503

    Период по каталогу: 12-2011 — конец периода не указан

  4. Поз. 4110
    Реле давления Elco GW 150 A5

    Артикул: 13010078

    Период по каталогу: 12-2011 — конец периода не указан

  5. Поз. 4140
    Фильтрующий элемент клапана газового DUNGS MB.410-412 Elco 13016012

    Артикул: 13016012

    Период по каталогу: 12-2011 — конец периода не указан

  6. Поз. 4200
    К-Т колец уплотнительных клапана газового D34,5X3,5+D11X2/MB.412 Elco 13011114

    Артикул: 13011114

    Период по каталогу: 12-2011 — конец периода не указан

  7. Поз. 4300
    Фланец Elco 13010085

    Артикул: 13010085

    Период по каталогу: 12-2011 — конец периода не указан
