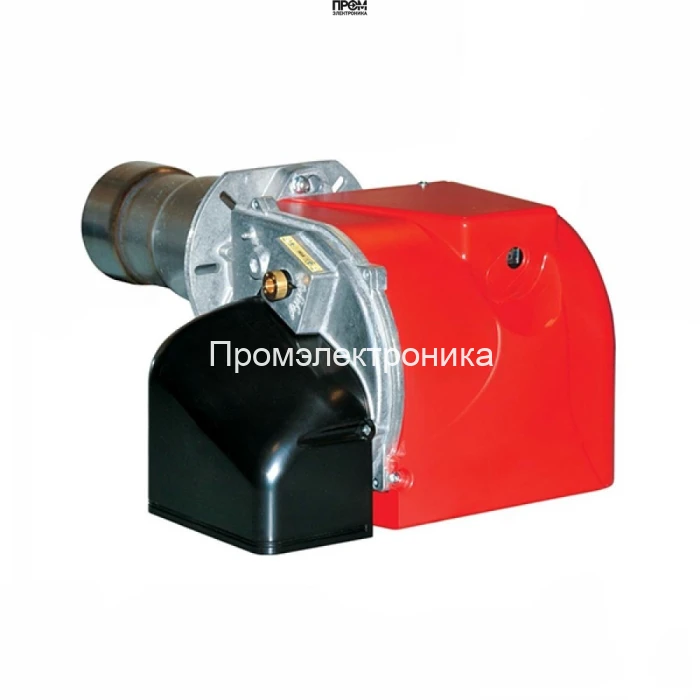

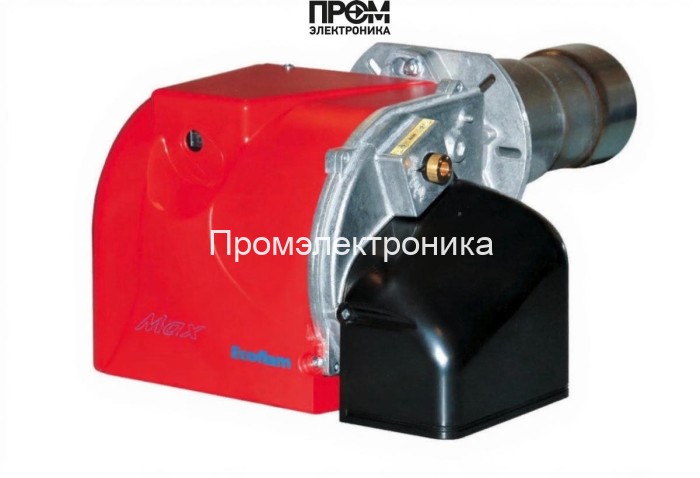

Техническое описание дизельной горелки Ecoflam MAX 15 TL

Ecoflam MAX 15 TL — промышленная одноступенчатая дизельная горелка, разработанная для надёжной и энергоэффективной работы в водогрейных и паровых котлах. Устройство оптимизировано под эксплуатацию при противодавлении до 3.4 мбар, обеспечивает диапазон мощности 73,4–190 кВт и расход топлива 6,2–16 кг/ч. Конструкция сочетает жёсткий алюминиевый корпус и шумопоглощающий кожух, что снижает вес и уровень шума (≈70 дБ) при сохранении технологической ремонтопригодности.

Ключевые технические задачи и преимущества

• Стабильный выход на расчетную мощность в диапазоне 73,4–190 кВт при минимальных колебаниях расхода топлива.
• Оптимизированная длинная пламенная труба (260 мм) для глубоких камер сгорания — равномерное распределение теплового потока и снижение перегрева стенок камеры.
• Применение современной автоматики обеспечивает быстрый запуск, самодиагностику и защиту при нарушениях параметров сети (220 В) и топливоподачи.
• Упрощённое техническое обслуживание: модульная компоновка головы сгорания и шарнирный фланец обеспечивают прямой доступ к узлам.

Состав и критические узлы горелки

Конструкция рассчитана на надёжную длительную эксплуатацию. В состав устройства входят следующие элементы, критические для безопасности и эффективности работы:

• топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением и минимальные пульсации расхода;
• форсунки — распыляют топливо в оптимизированной струе для полного сгорания в пламенной трубе;
• электроды — инициируют искровой розжиг и поддерживают стабильность пламени на этапе запуска;
• трансформатор розжига — формирует требуемое напряжение искровой системы для гарантированного поджига;
• датчик пламени — оптический/ионизационный контроль наличия пламени с быстрым отключением при его пропадании;
• топочный автомат — блок управления, реализующий логику запуска, регулирования и блокировок по безопасности;
• реле давления — контроль минимального/максимального давления топливной магистрали и аварийное отключение при утечках;
• сервопривод — точная позиционировка воздушного клапана и привода форсунок для поддержания соотношения воздух/топливо;
• клапан (топливный/воздушный) — механизмы дозирования и быстрого перекрытия при аварийных ситуациях.

Рекомендации по интеграции и обслуживанию

• Интегрировать горелку с системой управления котла с учётом требований по противодавлению и длине пламенной трубы.
• Плановые проверки: контроль герметичности топливной магистрали и состояния форсунок каждые 500–1000 моточасов.
• Тестирование датчика пламени и трансформатора розжига при вводных пусках и после сервисных работ.
• Регулярная очистка пламенной трубы и электрических контактов для сохранения КПД и снижения выбросов.

Ecoflam MAX 15 TL — решение для профессиональных котельных, где требуются надёжность, простота обслуживания и точное соблюдение тепловых режимов.
