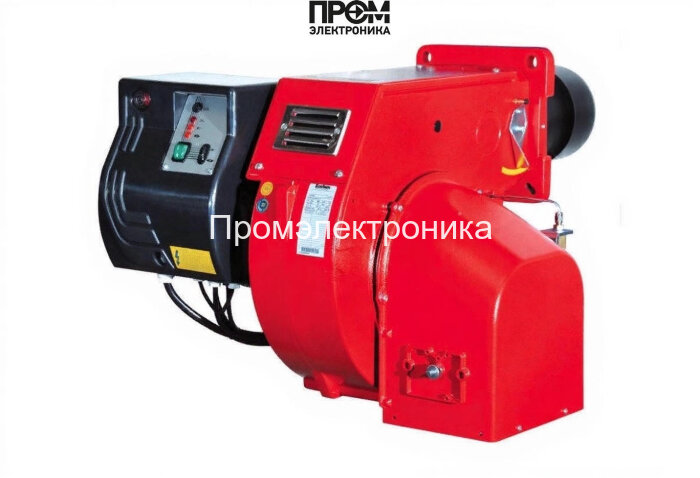

Дизельная горелка Ecoflam MAIOR P 80 AB TC

Ecoflam MAIOR P 80 AB — техническое описание и состав узлов

Дизельная горелка Ecoflam MAIOR P 80 AB представляет собой промышленный модуль горения с двухступенчатым управлением мощности (302–949 кВт), разработанный для интеграции в водогрейные и паровые котлы средней и крупной мощности. Конструкция оптимизирована под короткую пламенную трубу 230 мм, что обеспечивает компактную установку при сохранении эффективного теплообмена и стабильной фактуры пламени.

Ключевые технические параметры

• Топливо: дизельное
• Диапазон мощности: 302–949 кВт
• Режим работы: двухступенчатый
• Длина пламенной трубы: 230 мм (короткая)
• Электропитание: 220/380 В
• Электродвигатель: 1100 Вт; потребляемая мощность ≈1500 Вт
• Класс пылевлагозащиты: IP40
• Рабочий диапазон температур: от −10 до +60 °C

Состав и функциональные узлы

Горелка сконструирована из набора взаимосвязанных модулей, каждый из которых отвечает за безопасность, экономичность и точность управления процессом горения:

• Топливный насос — обеспечивает стабильное давление и подачу дизтоплива к форсункам, поддерживает требуемую дисперсию топлива для качественного распыла.
• Форсунки — формируют факел, оптимизированный для короткой пламенной трубы; допускается замена для точной настройки факела.
• Датчик пламени — мгновенно фиксирует наличие/отсутствие горения и передаёт сигнал в блок управления для обеспечения безопасности.
• Топочный автомат — электронный контроллер управления ступенями мощности, реализует защитные алгоритмы и последовательность включения/выключения.
• Трансформатор розжига — формирует искровой разряд для инициирования пламени при пуске; рассчитан на многократные циклы розжига.
• Реле давления — контролирует давление в топливной системе; при выходе параметров за допустимые пределы инициирует отключение.
• Сервопривод — управляет воздушной заслонкой и положением огневой головы для точной регулировки соотношения воздух/топливо.
• Клапан — электромагнитный запорный элемент на линии топлива, обеспечивает аварийное перекрытие подачи и герметичность системы.
• Электроды — рабочие элементы розжига и контроля горения, стойкие к коррозии и термическим нагрузкам.

Эксплуатация и сервис

• Плановые проверки и чистка форсунок и пламенной головы — повышают КПД и продлевают срок службы.
• Контроль состояния топливного насоса, реле давления и электрических соединений — обязательная часть регламента.
• Калибровка датчика пламени и проверка трансформатора розжига при пуско-наладочных работах.

MAIOR P 80 AB сочетает в себе надёжную механику, проверенные электрические и электронные компоненты и гибкость настройки под параметры конкретной топочной камеры. Конфигурация узлов позволяет достичь требуемых показателей безопасности и экономичности, а компактная огневая голова облегчает интеграцию в ограниченные по глубине котлы.
