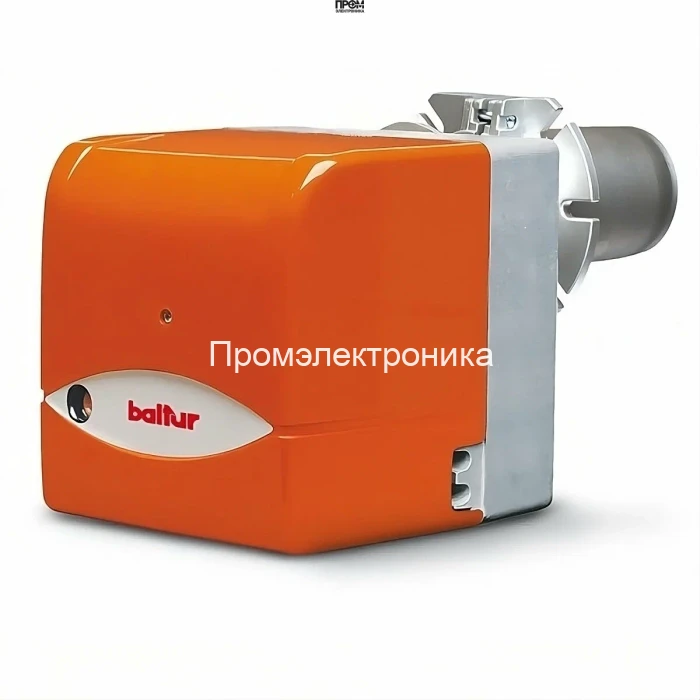

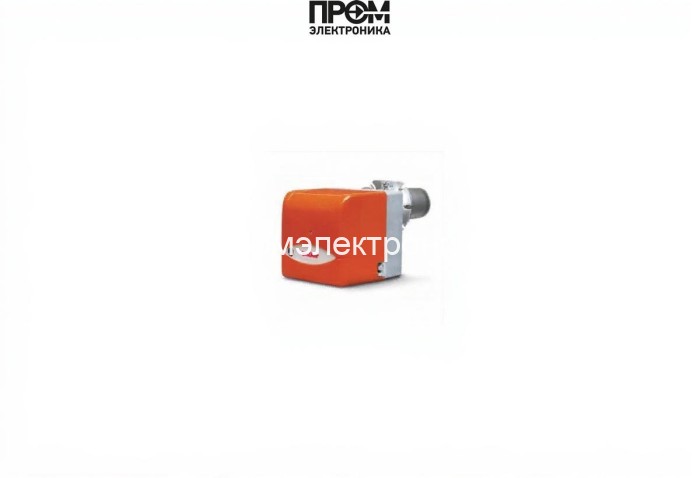

Дизельная горелка Baltur BTL 3 H

Дизельная горелка Baltur BTL 3 H — техническое описание и конструкция

Baltur BTL 3 H — компактная одноступенчатая дизельная горелка, спроектированная для надежной и экономичной работы в котлах малой и средней мощности. Решение ориентировано на профессиональную установку и эксплуатацию: конструкция предусматривает модульный доступ к узлам, встроенный преднагреватель топлива и соответствие стандарту безопасности EN230. В описании приведены ключевые технические детали и состав механико-электрических компонентов, влияющих на стабильность горения, энергоэффективность и безопасность.

Ключевые характеристики

• Мощность: 16,6–42,7 кВт; расход топлива: 1,4–3,6 кг/ч;
• Электропитание: 220 В; потребляемая мощность: 250 Вт; электродвигатель 90 Вт;
• Длина пламенной трубы: 90 мм (стандарт), опция — удлинённая труба;
• Класс пылевлагозащиты: IP40; вес: 9 кг; уровень шума до 62 дБ.

Состав основных узлов и назначение (технический перечень)

• Топливный насос — шестеренчатого типа с регулировкой давления, обеспечивает стабильную и дозированную подачу топлива к форсунке;
• Форсунки — высокораздельный распыл для оптимального смешивания с воздухом и равномерного сгорания;
• Клапан (запорный/избыточного давления) — обеспечивает герметичность подачи топлива и защиту при обратном давлении;
• Преднагреватель топлива — поддерживает вязкость в допустимом диапазоне при низких температурах эксплуатации;
• Трансформатор розжига и электроды — формируют искровой разряд для инициирования стабильного пламени при старте;
• Датчик пламени — фотодатчик для контроля наличия пламени и быстрого прекращения подачи при его погасании;
• Топочный автомат (автоматика горения) — управляет циклами розжига, контролем пламени и защитными блокировками по EN230;
• Реле давления — контролирует давление в системе подачи и предотвращает работу при недопустимых отклонениях;
• Сервопривод и воздушная заслонка — точная коррекция подачи воздуха для поддержания оптимального топливно-воздушного соотношения.

Преимущества и эксплуатационные рекомендации

• Модульная конструкция упрощает обслуживание: быстрый доступ к форсунке, насосу и электродам;
• Программируемая автоматика и фоторезистивный контроль пламени повышают безопасность и сокращают время простоя;
• Рекомендуется регулярная проверка форсунок, фильтра и корректировка давления насоса для сохранения КПД и снижения выбросов;
• Для оптимальной работы при низких температурах обязателен преднагреватель топлива и периодическая проверка реле давления.

Дизельная горелка Baltur BTL 3 H подходит для систем резервного и основного отопления, промышленных теплогенераторов и объектов без газовой магистрали, обеспечивая стабильное и экономичное горение при соблюдении регламентов монтажа и технического обслуживания.
