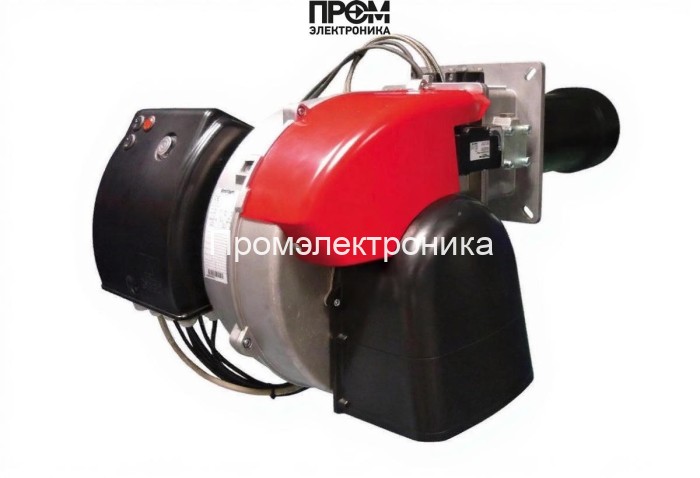

Дизельная горелка Ecoflam MAX P 25 AB

Дизельная горелка Ecoflam MAX P 25 AB — техническое описание и состав узлов

Техническое описание предназначено для специалистов по монтажу и сервису. Ecoflam MAX P 25 AB — двухступенчатая дизельная горелка производительностью в диапазоне 102–300 кВт с питанием 220 В, предназначенная для котлов и камер сгорания при противодавлении до 5.5 мбар. Ниже приведено компактное, структурированное описание конструкции, ключевых узлов и рекомендаций по эксплуатации в промышленных условиях.

Конструкция и основные узлы

• Топливный насос — обеспечивает дозированную подачу дизтоплива к форсункам; насос имеет регулятор расхода и соединение для сервисной диагностики.
• Форсунки — двухступенчатая схема (рабочая и пиковая) обеспечивает стабильную эмульсию топлива и оптимальный распыл при различных нагрузках.
• Клапан (электромагнитный) — аварийное перекрытие подачи топлива; конструктивно выполнен с быстрым откликом и герметичной седловой конструкцией.
• Датчик пламени — оптический/ионный модуль контроля наличия факела с интерфейсом на блок управления для мгновенного отключения при затухании.
• Электроды — система розжига и контроля искрообразования; расположение и длина электродов оптимизированы под пламенную головку для устойчивого воспламенения.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов; встроенная защита от перегрева и перенапряжения.
• Топочный автомат (блок управления) — основной контроллер процессов: последовательность запуска, мониторинг датчиков, интерфейсы для интеграции с котловой автоматикой.
• Реле давления — контроль минимального/максимального давления воздуха или дыма в камере; выдаёт сигнал на стоп топлива при аномалиях.
• Сервопривод — управляет заслонкой подачи воздуха/расходомера, обеспечивает плавную модуляцию воздушной заслонки и согласование с форсунками.

Технологические особенности и эксплуатация

Модульная компоновка корпуса и шарнирный фланец упрощают доступ к горелочной головке и узлам для обслуживания. В системе реализованы защиты по пламени, давлению и электропитанию (220 В, потребл. мощность ≈450 Вт). Для стабильной работы при температурах от −10 до +60 °C рекомендуется контроль вязкости топлива и регулярная проверка форсунок и электрических соединений.

Ключевые параметры (быстрая справка)

• Мощность: 102–300 кВт
• Расход топлива: 8.5–25.4 кг/ч
• Класс защиты: IP40
• Шум: 70 дБ
• Вес: 13.4 кг
• Противодавление: 0–5.5 мбар

Рекомендации по монтажу и сервису

• Устанавливать на жёсткую опорную поверхность, обеспечивая доступ к фланцу и блоку управления.
• Проверять состояние уплотнений клапана и фильтров топливной магистрали при каждом сервисе.
• Выполнять проверку датчика пламени и электродов после 500–1000 часов работы или при нестабильности розжига.
• Интегрировать реле давления и топочный автомат с системой котла для согласованной защиты и автоматизации.
