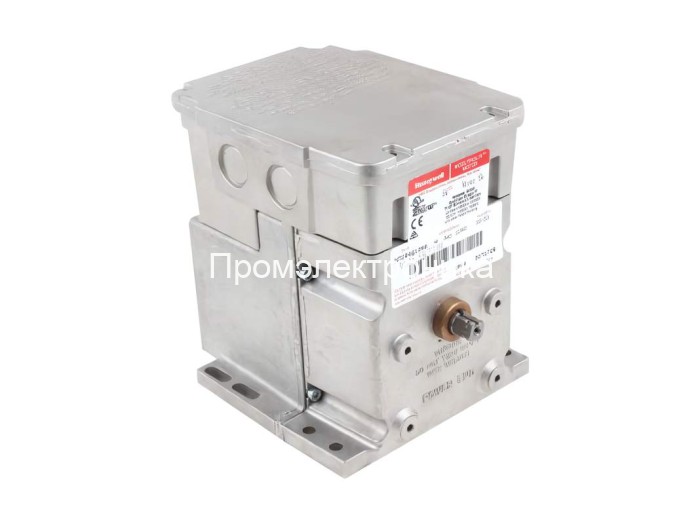

Сервопривод Honeywell M9494F1003

Сервопривод Honeywell M9494F1003 — надежный, функциональный и эффективный выбор для управления промышленными горелками

Добро пожаловать на страницу подробного описания серводвигателя Honeywell M9494F1003 (он же сервопривод Honeywell M9494F1003 или привод Honeywell M9494F1003). Если вы ищете высококачественное решение для автоматизации управления задвижками и клапанами в составе промышленных горелок, то вы на верном пути. Компания Промэлектроника, являясь официальным дилером Honeywell, предлагает оригинальные приводы M9494F1003, полностью соответствующие всем стандартам и нормам надёжности.

Ниже вы найдёте наиболее полное и развернутое описание технических особенностей, преимуществ и возможностей данного сервопривода, а также рекомендации по установке и эксплуатации. Мы стремимся предоставить вам максимально детальную информацию, чтобы вы могли принять взвешенное решение о покупке.

Свяжитесь с нами уже сегодня по электронной почте: sales@prom-elec.com — наши менеджеры с радостью ответят на все ваши вопросы, помогут подобрать необходимую конфигурацию и оформить заказ.

1. Назначение и сфера применения

Серводвигатель Honeywell M9494F1003 разработан специально для управления задвижками и клапанами промышленных горелок и другого оборудования, где требуется точное и надёжное регулирование потока воздуха или топлива. Привод Honeywell M9494F1003 имеет встроенный мотор и электрические схемы, позволяющие работать от напряжения в 24 В переменного тока, что обеспечивает стабильную и безопасную эксплуатацию в различных условиях.

Такие решения широко востребованы в следующих областях:

1. Промышленные котельные: управление заслонками подачи воздуха и клапанами подачи топлива.
2. Тепловые станции: координация работы горелок и клапанов, чтобы поддерживать оптимальный режим горения.
3. Производственные линии: автоматизация технологических процессов, где требуется постоянный контроль подачи газа или других горючих материалов.
4. Энергетический сектор: регулирование подачи воздуха и топлива в турбины.
5. Нефтеперерабатывающие и химические предприятия: точное дозирование и контроль параметров горения.

Благодаря прочной конструкции и высокой точности регулирования, сервопривод Honeywell M9494F1003 оптимален для эксплуатации в самых разных отраслях промышленности, а также в сложных климатических условиях.

2. Ключевые особенности серводвигателя Honeywell M9494F1003

Привод Honeywell M9494F1003 отличается целым рядом технических решений и функций, которые делают его одним из лучших в своём классе. Существует официальный перечень характеристик, подтверждённых многолетним опытом применения и лабораторными испытаниями Honeywell. Ниже приведён детальный список основных преимуществ:

1. Встроенная возвратная пружина
   • При отключении питания возвратная пружина автоматически возвращает вал двигателя в «нормальное» положение. Это обеспечивает безопасность и сохранность оборудования при внештатных ситуациях.
2. Встроенная распределительная коробка (Integral junction box)
   • Обеспечивает защиту от внешних воздействий класса NEMA 3. Такой корпус надёжно предохраняет внутренние компоненты от попадания пыли, влаги и других негативных факторов окружающей среды.
3. Работа от 24 В переменного тока
   • Двигатель и электрические схемы рассчитаны на питание от 24 В AC. Это снижает риск электрических повреждений и упрощает интеграцию в системы с пониженным напряжением. При необходимости есть модели со встроенным трансформатором, а также возможность установки дополнительного внутреннего трансформатора на месте применения.
4. Универсальные быстросъёмные клеммы (Quick-connect terminals)
   • Упрощают подключение и замену кабелей. При желании доступен специальный адаптер для перехода на винтовые зажимы (screw terminal adapter).
5. Адаптер для вала (Adapter bracket)
   • Возможность использовать переходной кронштейн (220738A Adapter Bracket) для выравнивания высоты вала и совместимости с более старыми моделями двигателей. Это значительно облегчает модернизацию и замену существующих систем.
6. Регулируемый ход двигателя (полевая настройка в диапазоне 90°–160°)
   • Позволяет оптимизировать угол поворота для конкретного оборудования. Вы можете установить требуемый диапазон для достижения наилучших характеристик управления процессом.
7. Корпус из литого алюминия
   • Лёгкий, но при этом крайне прочный и долговечный, способный противостоять внешним воздействиям длительное время.
8. Наличие дополнительных (вспомогательных) переключателей (auxiliary switches)
   • Их можно заказать с завода или установить на месте. Дополнительные переключатели помогают расширять функционал привода, позволяя интегрировать его в более сложные системы автоматизации.
9. Номинальное время срабатывания
   • Стандарт: 30 секунд на ход 90°, 60 секунд на ход 160°. При необходимости могут быть доступны другие варианты скорости срабатывания.
10. Возможность работы на «закрытие» или «открытие»
    • Пружинный возвратный механизм может управлять тягой клапана (или задвижки) как при нормально закрытом, так и при нормально открытом варианте.
11. Двойной вал
    • Все модели имеют двойной вал, на каждом конце есть шлицы и отверстие с резьбой. Это значительно повышает универсальность монтажа.
12. Широкий рабочий диапазон напряжения
    • Фиксированный крутящий момент сохраняется при колебаниях напряжения, что повышает надёжность и предсказуемость работы оборудования.
13. Готовность к апгрейду (Field addable interface modules)
    • Дополнительные модули позволяют перевести привод в серию Series 70 (электронный тип управления), просто установив их в коробку распределения.

3. Расширенные возможности и аксессуары

Чтобы максимально адаптировать привод Honeywell M9494F1003 под конкретные задачи, производитель предлагает широкий ассортимент аксессуаров и дополнительных наборов:

1. 220736 Internal Auxiliary Switch Kit
   • Может быть установлен в поле. Доступны комплекты с одним (220736A) и двумя (220736B) переключателями.
2. 220738A Adapter Bracket
   • Приподнимает вал двигателя на 19 мм и позволяет без проблем совмещать M9494F1003 с некоторыми более ранними моделями Modutrol Motor.
3. 220741A Screw Terminal Adapter
   • Превращает быстросъёмные клеммы в винтовые терминалы, упрощая работу с проводкой в ряде случаев.
4. 221455A Infinitely Adjustable Crank Arm
   • Позволяет настраивать рычаг под ваши требования. Укорачивает положение примерно на 19 мм по сравнению со стандартным 4074ELY Crank Arm.
5. 221508A Resistor Board
   • Подключается непосредственно к быстросъёмным выводам серии 90 Motor и выполняет функции, аналогичные комплектам резисторов 4074BYK, 4074EAU, 4074EDC или 4074EED.
6. 4074BYK Series 90 Resistor Kit
   • Обеспечивает работу до шести приводов серии 90 в режиме «унисон».
7. 4074EAU W973 Resistor Kit
   • Позволяет управлять двумя или тремя приводами серии 90 при помощи логических панелей W973 Single-zone или контроллера W7100 Discharge Air.
8. 4074EDC 4-20 mA Resistor Kit
   • Для преобразования стандартного сигнала 4-20 мА в аналоговый сигнал управления серводвигателем серии 90.
9. 4074EED Unison Control 4-20 mA Resistor Kit
   • Позволяет подключить до четырёх приводов серии 90 к одному входу 4-20 мА.
10. 4074ERU Weatherproofing Kit

• Набор для дополнительной влагозащиты (NEMA 3) при установке привода в положении, отличном от вертикального.

1. 50017460-001 / 50017460-003 Internal Transformer

• Внутренний трансформатор с различными первичными обмотками (24/120/230 В). Позволяет упростить монтаж и исключить необходимость во внешнем трансформаторе.

Таким образом, выбирая серводвигатель Honeywell M9494F1003, вы получаете не только само устройство, но и широкий спектр аксессуаров, которые позволяют оптимизировать систему под конкретные производственные требования.

4. Инструкции по установке и монтажу

4.1 Общие рекомендации

1. Отключите питание перед монтажом
   • Наличие нескольких источников питания может создавать риски поражения электрическим током. Обязательно убедитесь, что все источники обесточены.
2. Соответствие техническим характеристикам
   • Убедитесь, что значения напряжения, частоты и других параметров привода соответствуют условиям вашей системы.
3. Специализированный монтаж
   • Установка должна выполняться квалифицированными специалистами, имеющими опыт работы с промышленным оборудованием.
4. Проверка работоспособности
   • После окончания монтажа обязательно протестируйте систему, чтобы убедиться в корректной работе привода.

4.2 Выбор места расположения

• Обеспечьте достаточный зазор для доступа к крепёжным деталям и удобства сервисного обслуживания.
• При установке привода вне помещений используйте защитные аксессуары и элементы (например, 4074ERU Weatherproofing Kit) для достижения класса защиты NEMA 3.
• Учитывайте необходимость установки дополнительного кронштейна (220738A Adapter Bracket), если высота расположения вала в штатном месте не совпадает с требуемой.
• Рекомендуемое положение для монтажа вала — горизонтальное.

4.3 Подвод электропитания

• Стандартное напряжение питания: 24 В AC. Если ваша система требует 120/230 В, пользуйтесь внутренними трансформаторами (50017460-001 / 50017460-003) или внешними решениями.
• Необходимо проверить суммарную потребляемую мощность, если к одной линии питания подключено несколько приводов.
• Все провода подводятся к быстросъёмным клеммам (Quick-connect terminals) в распределительной коробке привода. При необходимости можно установить адаптер 220741A для винтовых зажимов.
• Соблюдайте polarity и распиновку согласно схемам, прилагаемым к приводу.

4.4 Настройка хода (90° – 160°)

Серводвигатель Honeywell M9494F1003 имеет регулируемый ход в диапазоне 90°–160°, что достигается путём настройки потенциометров stroke и sensitivity (для моделей Series 2 и Series 3) либо кулачковых механизмов (для Series 1). Общая процедура выглядит следующим образом:

1. Снимите верхнюю крышку привода.
2. Отключите контроллер, затем временно подсоедините удалённый потенциометр (R-W-B).
3. Для максимального 160° поверните потенциометры полностью по часовой стрелке (clockwise).
4. Для минимального 90° поверните их полностью против часовой стрелки (counter-clockwise).
5. При необходимости установить промежуточное значение (например, 120°) используйте метод последовательной подстройки потенциометров stroke и sensitivity, чтобы достичь желаемого угла.
6. Восстановите схему управления, установив штатный контроллер, и проверьте корректность работы привода на всём рабочем диапазоне.

4.5 Установка и регулировка вспомогательных переключателей (auxiliary switches)

Вспомогательные переключатели могут быть крайне полезны, когда необходимо синхронизировать работу привода с дополнительным оборудованием (например, насосами, вентиляторами или системами безопасности). Процедура настройки включает:

1. Установка переключателей при необходимости (комплект 220736A/B).
2. Подача питания через тестовый потенциометр и установка привода в то положение, в котором нужен сигнал переключения.
3. Регулировка кулачка (cam), обеспечивающего замыкание/размыкание контактов R-B. Для малой дифференциальной зоны (1°) используйте соответствующий сектор кулачка, для большей (10°) — переверните кулачок (примерно на 180°).
4. Тестирование переключения по всему диапазону.

5. Преимущества покупки у официального дилера Honeywell — Промэлектроника

1. Гарантия подлинности
   • Приобретая привод Honeywell M9494F1003 у нас, вы можете быть уверены в оригинальности и соответствии техническим характеристикам.
2. Профессиональная консультация
   • Наша команда экспертов не только продаёт, но и разбирается во всех нюансах монтажа и настройки серводвигателей. Мы всегда поможем вам определиться с нужной конфигурацией.
3. Гибкие условия поставки
   • Благодаря прямым поставкам от производителя, мы готовы предложить своевременную доставку и конкурентные цены.
4. Сервис и поддержка
   • Обеспечиваем комплексное сервисное обслуживание и техническую помощь на всех этапах — от выбора до пусконаладочных работ.
5. Широкий ассортимент Honeywell
   • Кроме модели M9494F1003, на складе имеется множество других позиций в серии Modutrol IV, а также дополнительные аксессуары и запчасти.

Чтобы узнать больше о возможностях сотрудничества и оформить заказ, свяжитесь с нами по телефону, указанному на сайте, или отправьте запрос на электронную почту sales@prom-elec.com

6. Часто задаваемые вопросы (FAQ)

Вопрос: Подходит ли данный привод для наружной установки без дополнительной защиты?
Ответ: Стандартный класс защиты — NEMA 3, однако для установки привода в положении, отличном от вертикального, на улице, лучше использовать комплект 4074ERU Weatherproofing Kit и герметичные разъёмы.

Вопрос: Какая средняя скорость срабатывания привода?
Ответ: Для 90° хода это примерно 30 секунд, для 160° — 60 секунд. Возможны другие варианты по скорости, но их необходимо уточнять при заказе.

Вопрос: Можно ли подключить несколько таких приводов к одному контроллеру?
Ответ: Да, но убедитесь, что мощность (VA) источника питания достаточна для работы всех приводов. Для правильного распределения сигнала управления можно использовать соответствующие комплекты резисторов (4074BYK, 4074EAU, 4074EDC, 4074EED).

Вопрос: Чем отличается привод Honeywell M9494F1003 от других моделей серии Modutrol IV?
Ответ: Данная модель оснащена возвратной пружиной (spring return), что обеспечивает автоматическое возвращение в нормальное положение при отключении питания. Также она имеет широкие возможности по регулировке хода и установке различных аксессуаров.

Вопрос: Какой максимальный крутящий момент обеспечивает данный привод?
Ответ: Точный показатель зависит от конкретной модификации и рабочих условий, но в целом серия M9494F известна стабильным крутящим моментом в диапазоне напряжений 24 В. Уточняйте технические параметры в документации или у наших специалистов.

7. Рекомендации по обслуживанию и безопасности

1. Регулярная проверка
   • Проводите визуальный осмотр привода и соединительных элементов не реже одного раза в квартал.
2. Замена аксессуаров
   • Если были установлены дополнительные переключатели или модули, следите за их сохранностью и корректным подключением.
3. Предупреждение о ручном повороте вала
   • Никогда не поворачивайте вал двигателя вручную или при помощи инструментов (гайковёрт, ключ). Это может повредить шестерни внутри привода.
4. Соответствие эксплуатационным условиям
   • Учитывайте температурные диапазоны, а также уровень влажности и наличие агрессивных сред. При необходимости применяйте специальные герметизирующие наборы.
5. Своевременная калибровка
   • При изменении технологических задач или замене управляющих систем важно перепроверять настройки хода (stroke) и вспомогательных переключателей.

8. Почему выбирают Honeywell M9494F1003?

1. Мировой бренд
   • Honeywell известен во всём мире производством высококачественной автоматики и систем управления. Продукция этой компании зарекомендовала себя как крайне надёжная и долговечная.
2. Высокая точность управления
   • Серводвигатель Honeywell M9494F1003 обеспечивает плавное, но точное регулирование клапанов и заслонок, что особенно важно для оптимизации горения и экономии ресурсов.
3. Гибкость настройки
   • Универсальные регулировки хода, возможность подключения дополнительных аксессуаров, установка внутренних и внешних трансформаторов — всё это даёт широкие возможности адаптации продукта под уникальные требования заказчика.
4. Безопасность
   • Функция возвратной пружины при отключении питания обеспечивает быстрое возвращение в безопасное положение, что крайне важно в условиях эксплуатации горелок и другого промышленного оборудования.
5. Удобство обслуживания
   • Корпус из литого алюминия, встроенная распределительная коробка, удобное подключение клемм — всё это сокращает время и затраты на обслуживание.
