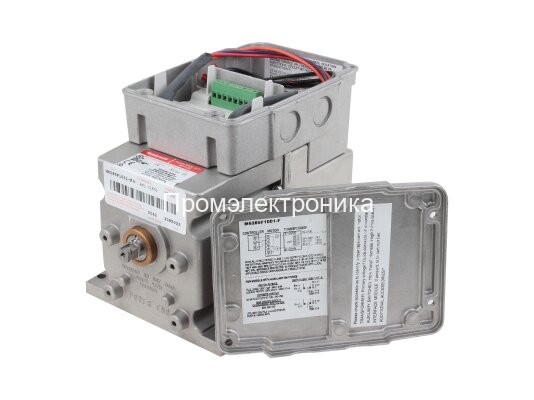

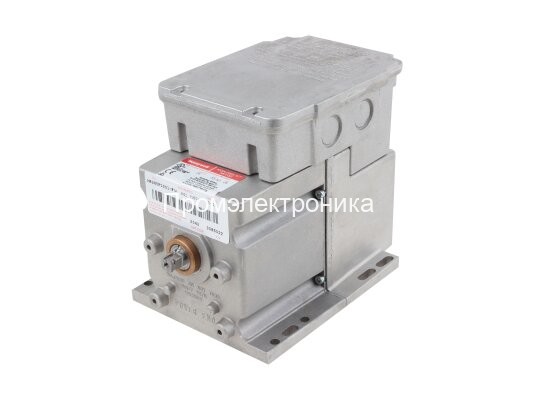

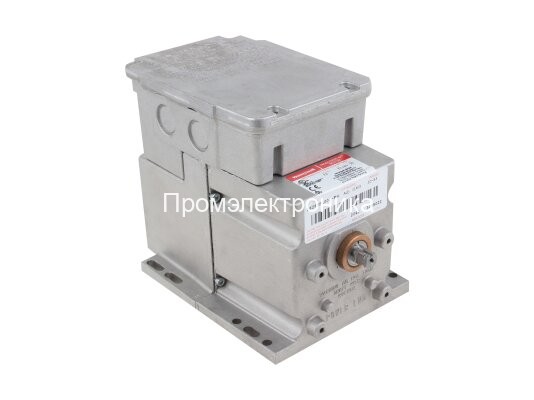

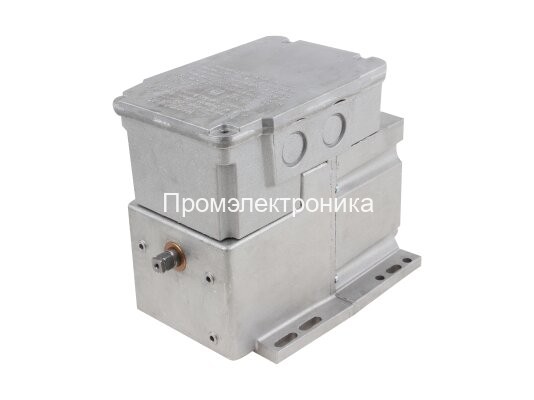

Сервопривод Honeywell M6285F1001

Монтаж

Перед началом работ убедитесь, что установку выполняет обученный и опытный специалист по обслуживанию.

1. Выбор места установки

• Расположение: Устанавливайте привод так, чтобы оставалось достаточно свободного места для обслуживания и установки аксессуаров. Располагайте двигатель в местах, свободных от паров кислот и других агрессивных сред, которые могут повредить металлические части.
• Установка на улице: При установке на открытом воздухе используйте герметичные кабельные вводы для обеспечения защиты класса NEMA 3 (IP54). Если привод монтируется не в вертикальном положении, необходимо дополнительно использовать комплект для защиты от погодных условий 4074ERU.
• Ориентация: Всегда устанавливайте двигатели так, чтобы коленчатый вал располагался горизонтально.

2. Механическое крепление

• ВНИМАНИЕ: Никогда не поворачивайте вал двигателя вручную или с помощью гаечного ключа. Принудительное вращение вала может повредить редуктор и концевые выключатели хода.
• Крепление: Монтажные фланцы на корпусе двигателя просверлены под крепежные винты или болты диаметром 1/4 дюйма (6.4 мм).
• Использование адаптера-кронштейна (220738A): Этот кронштейн поднимает высоту вала на 19 мм для совместимости с предыдущими моделями двигателей Modutrol. Его использование необходимо в следующих случаях:
  • При подключении рычажных систем Q100, Q601 или Q618.
  • Когда требуется, чтобы рычаг привода мог свободно вращаться, проходя через нижнюю плоскость двигателя.
  • Примечание: Рычажная передача Q5001 не требует использования адаптера.
• Подключение рычажных передач:
  • Поворотный рычаг (кривошип) не входит в комплект поставки и заказывается отдельно.
  • Убедитесь, что установленные рычаги позволяют двигателю проходить полный ход без каких-либо помех или заклинивания.

Электрическое подключение

• ОСТОРОЖНО: Перед началом монтажа или подключения отключите все источники питания. Двигатели с вспомогательными выключателями могут иметь более одного источника питания.
• Вся проводка должна соответствовать действующим нормам и правилам.

1. Доступ к клеммам и общие указания

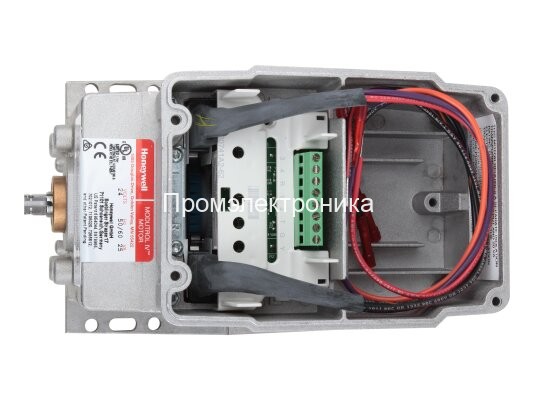

• Для доступа к отсеку с проводкой открутите четыре винта на крышке распределительной коробки и снимите ее.
• Убедитесь, что напряжение и частота источника питания соответствуют указанным на двигателе.
• Клеммы двигателя представляют собой быстроразъемные соединения. Для подключения проводов под винт можно использовать специальный адаптер 220741A.

2. Схемы подключения

• Основное управление (модели Серии 62):
  • Сигнал от контроллера подается на клеммы 1 и 2.
  • Питание 24 В подается на клеммы 3 и 4 (или на клеммы трансформатора T1/T2).
  • Потенциометр обратной связи подключается к клеммам Y, G, T.
• Изменение направления вращения:
  • Для моделей Серии 61: поменяйте местами провода на клеммах W и B.
  • Для моделей Серии 62: поменяйте местами провода на клеммах 1 и 2 (для изменения вращения) и одновременно на клеммах Y и G (для сохранения правильного сигнала обратной связи).

Настройка

1. Подготовка к настройке

• Перед регулировкой хода или выключателей отсоедините рычажную передачу от вала двигателя.
• Снимите верхнюю крышку двигателя.
• Отключите управляющие сигналы от контроллера.

2. Регулировка хода (угла поворота)

Регулировка производится с помощью потенциометров с использованием плоской отвертки 1/8 дюйма.

• Для моделей Серии 61:
  • Используйте крайний левый потенциометр.
  • Ход 160° (максимум): Поверните потенциометр до упора по часовой стрелке.
  • Ход 90° (минимум): Поверните потенциометр до упора против часовой стрелки.
• Для моделей Серии 62 (как M6285F1001):
  • Используйте оба потенциометра: левый (ход) и правый (чувствительность).
  • Ход 160°: Поверните оба потенциометра до упора по часовой стрелке.
  • Ход 90°: Поверните оба потенциометра до упора против часовой стрелки.

3. Настройка вспомогательных выключателей

• ОСТОРОЖНО: При регулировке кулачков прилагайте усилие только к верхней части отвертки, чтобы не повредить механизм.
• Процедура настройки:
  1. Подайте питание на двигатель, чтобы переместить его в положение, в котором должен сработать выключатель.
  2. С помощью отвертки поворачивайте зубчатый кулачок (красный или синий) до тех пор, пока контакты выключателя (R-B) не замкнутся или разомкнутся в нужной точке.
  3. Проверьте срабатывание, прогнав двигатель по всему ходу.
• Выбор дифференциала:
  • Кулачки имеют две рабочие поверхности: с крутым подъемом для дифференциала 1° и с пологим подъемом для дифференциала 10°.
  • Важно: Смена дифференциала с 1° на 10° инвертирует логику работы контактов (например, замыкание R-B при вращении против часовой стрелки сменится на размыкание).

После завершения всех монтажных работ и настроек необходимо провести полную проверку работы привода и связанного с ним оборудования.

Реальные кейсы применения сервопривода Honeywell M6285F1001 на производстве

Сервопривод Honeywell M6285F1001 представляет собой поворотно-исполнительный механизм с пружинным возвратом, предназначенный для точного управления воздушными и топливными заслонками в различных промышленных установках. Его надёжность, защищённое исполнение (NEMA 3) и возможность точной настройки делают его востребованным элементом в системах автоматизации технологических процессов. Ниже приведены несколько реальных примеров его использования на производстве.

1. Управление подачей воздуха в промышленных печах для обжига керамики

Проблема: На заводе по производству керамической плитки требовалось обеспечить точный и повторяемый температурный режим в туннельной печи для обжига. Нестабильная подача воздуха приводила к неравномерному обжигу, что выражалось в высоком проценте брака (различия в цвете и геометрии плитки). Ручная регулировка заслонки подачи воздуха не давала необходимой точности и оперативности.

Решение: В систему управления печью был интегрирован сервопривод Honeywell M6285F1001, соединённый с воздушной заслонкой на линии подачи воздуха для горелок. Сервопривод подключили к ПЛК (программируемому логическому контроллеру), который получал данные от термопар, установленных в разных зонах печи. В зависимости от показаний температуры, контроллер подавал на сервопривод управляющий сигнал (плавающий, трехпозиционный), который с высокой точностью приоткрывал или прикрывал заслонку.

Результат:

• Стабилизация качества продукции: Процент брака, связанного с нарушением температурного режима, снизился на 15%.
• Экономия газа: Оптимизация соотношения "газ-воздух" позволила сократить потребление природного газа на 8%.
• Безопасность: Функция пружинного возврата обеспечила автоматическое закрытие воздушной заслонки при отключении электроэнергии, предотвращая неконтролируемое горение и возможные аварийные ситуации.

2. Регулирование потока отработанных газов в сушильных камерах для древесины

Проблема: На деревообрабатывающем комбинате в конвейерных сушильных камерах использовался горячий воздух, получаемый от сжигания древесных отходов. Необходимо было точно регулировать отвод влажного воздуха из камеры, чтобы поддерживать оптимальную влажность и температуру для равномерной сушки древесины. Неправильная регулировка приводила к короблению и растрескиванию досок.

Решение: На вытяжном воздуховоде каждой сушильной камеры был установлен сервопривод M6285F1001, управляющий заслонкой. Система управления, основанная на датчиках влажности и температуры внутри камеры, регулировала положение заслонки. При повышении влажности выше заданного уровня, сервопривод плавно открывал заслонку, обеспечивая отвод насыщенного пара.

Результат:

• Улучшение качества пиломатериалов: Количество древесины, отбракованной из-за дефектов сушки, уменьшилось более чем на 10%.
• Оптимизация времени сушки: Автоматизация контроля влажности позволила сократить средний цикл сушки на 5-7%, увеличив общую производительность цеха.
• Надёжность в сложных условиях: Прочный литой алюминиевый корпус сервопривода обеспечил его стабильную работу в условиях повышенной влажности и температуры.

3. Автоматизация котлов на жидком топливе в котельной предприятия

Проблема: Котельная, обеспечивающая паром производственные линии пищевого комбината, работала на котлах с горелками на мазуте. Для поддержания стабильного давления пара и эффективного сгорания топлива требовалось синхронное и точное управление воздушной заслонкой и клапаном подачи топлива.

Решение: Сервопривод Honeywell M6285F1001 был использован для управления воздушной заслонкой. Благодаря наличию встроенного потенциометра обратной связи, его работа была синхронизирована с другим приводом, управляющим топливным клапаном (так называемая "ведомая" или "slaving" конфигурация). Главный контроллер горелки задавал необходимое положение, а сервоприводы точно отрабатывали его, поддерживая оптимальное соотношение топливо/воздух во всем диапазоне мощностей.

Результат:

• Повышение КПД котлов: Эффективное сжигание топлива позволило повысить КПД котельной установки и снизить расход мазута.
• Снижение вредных выбросов: Полное сгорание топлива значительно уменьшило выбросы сажи и других вредных веществ в атмосферу.
• Повышение безопасности эксплуатации: Пружинный возврат гарантировал перекрытие подачи воздуха в горелку при аварийном отключении, а встроенные вспомогательные переключатели использовались для сигнализации о крайних положениях заслонки на пульте оператора.
