Сервопривод Honeywell M6284F1078: всё, что нужно знать перед покупкой

Добро пожаловать в обширное руководство по сервоприводу Honeywell M6284F1078. Здесь вы найдёте всю необходимую информацию о технических характеристиках, областях применения и ключевых особенностях данной модели. Если вы ищете высококачественный привод для воздушных и газовых заслонок либо клапанов, способный надёжно работать в широком диапазоне температур и условий, то Honeywell M6284F1078 станет вашим лучшим выбором.

Компания «Промэлектроника» является официальным дилером Honeywell, что гарантирует подлинность продукции, профессиональную консультацию и сервисное обслуживание на высшем уровне. Чтобы узнать актуальную цену на сервопривод Honeywell M6284F1078, задать любые вопросы или оформить заказ, свяжитесь с нами по электронной почте: sales@prom-elec.com

Ниже представлено детальное описание устройства, составленное на основе технической документации производителя и нашего экспертного опыта. Текст разбит на тематические секции для более удобного изучения.

1. Общие сведения о сервоприводе Honeywell M6284F1078

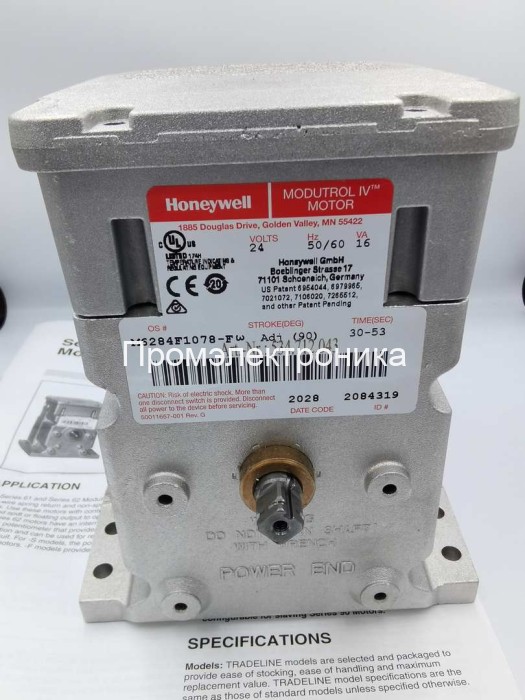

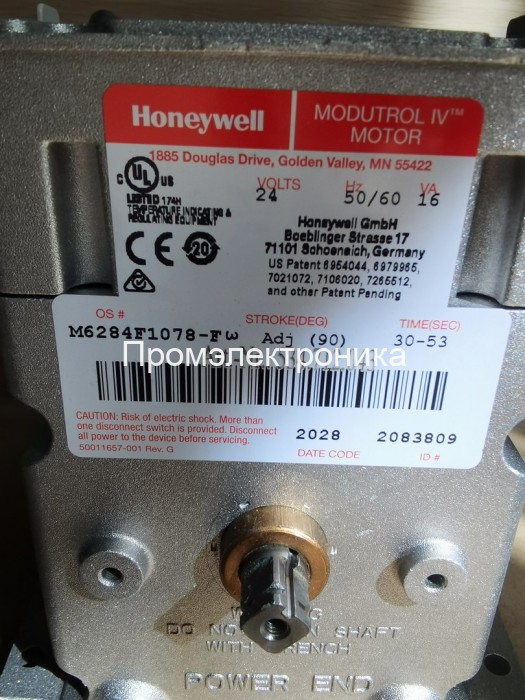

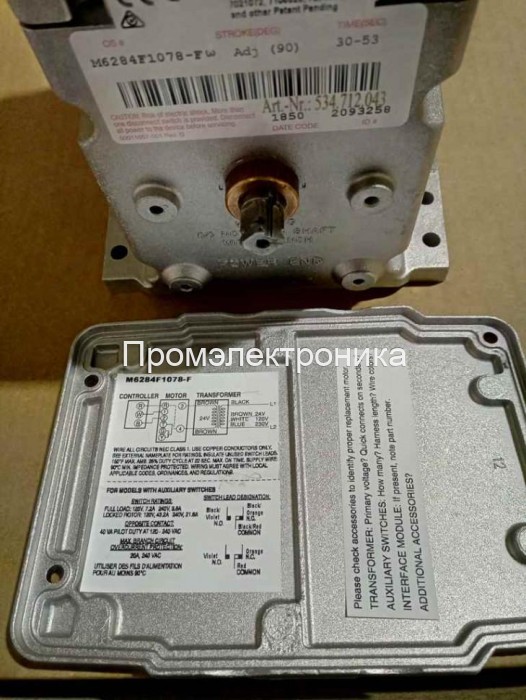

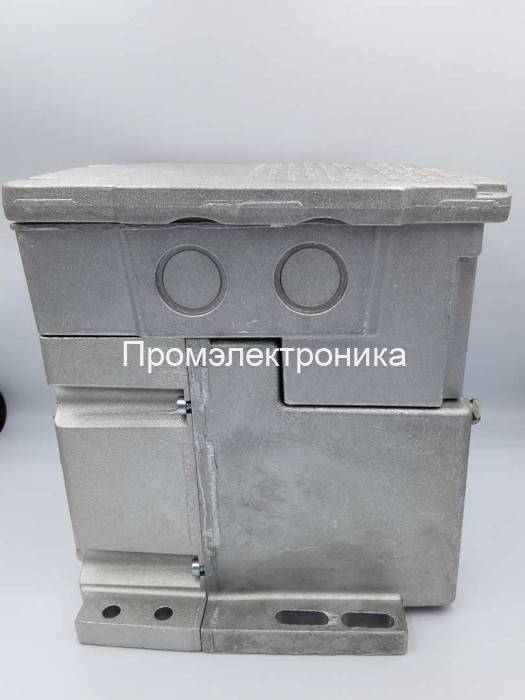

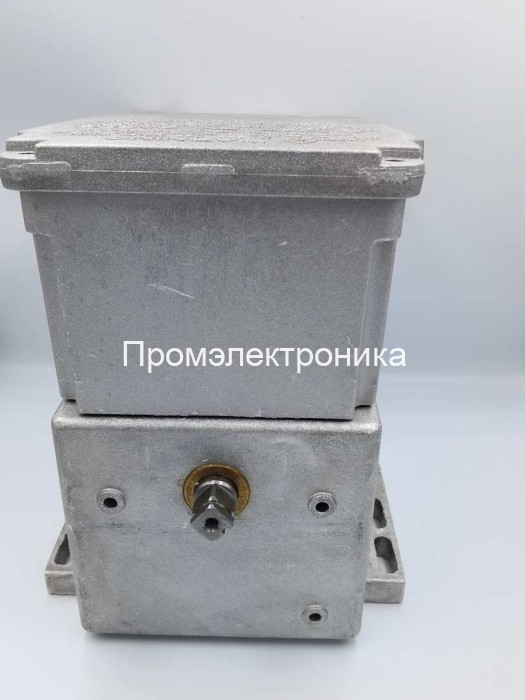

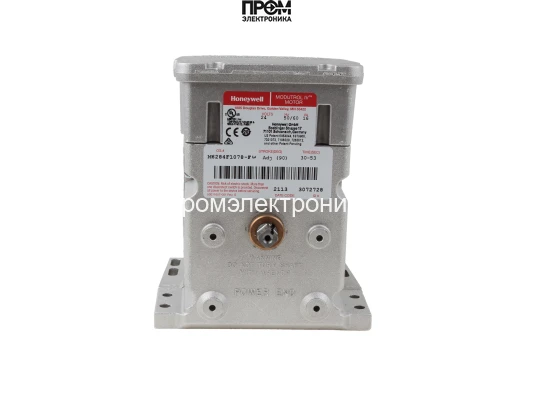

Honeywell M6284F1078 — это универсальный и надёжный сервопривод (электропривод) линейки Modutrol IV с астатическим регулированием и трёхпроводным питанием. Отличительная черта данной модели — отсутствие пружинного возврата, что делает её оптимальным решением для приложений, где не требуется автоматический возврат в “нормальное” или “безопасное” положение при отключении питания.

1.1 Принцип работы

• Астатическое регулирование (серия 60) предполагает управление по схеме «открыть – удержать – закрыть», что обеспечивает точную настройку положения вала.
• Трёхпроводное питание упрощает монтаж и делает систему более устойчивой к возможным электромеханическим помехам.

Сервопривод может эксплуатироваться в связке с различными контроллерами, поддерживающими однополюсное переключение (две направления) и схему «сухих контактов». Благодаря встроенному потенциометру обратной связи (серия 62), модель M6284F1078-F/U способна передавать информацию о положении вала, что упрощает синхронизацию с другими сервоприводами серии 90 или позволяет настраивать внешние цепи управления на более тонкое модулирующее регулирование.

1.2 Ключевые преимущества

1. Без пружинного возврата: сервопривод остаётся в текущем положении при потере питания.
2. Надёжная механика: корпус из литого алюминия, стойкость к вибрации и механическим воздействиям.
3. Широкий диапазон настройки хода: от 90° до 160°, что даёт большую гибкость при интеграции в существующие системы.
4. Возможность адаптации к старым приводам: в комплекте идёт переходник (кронштейн-переходник 220738A), позволяющий устанавливать сервопривод вместо более ранних моделей без существенной модификации оборудования.
5. Простой монтаж и обслуживание: быстроразъёмные клеммы, удобный доступ к распределительной коробке, возможность установки дополнительного встроенного трансформатора.

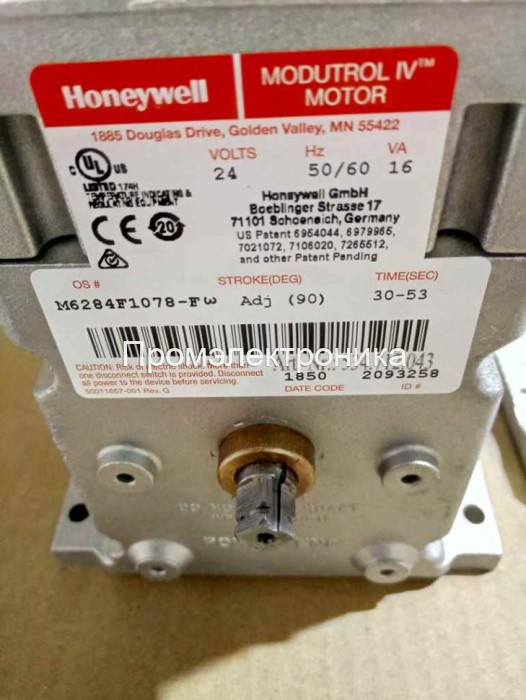

2. Технические характеристики

Ниже приводится расширенный список технических характеристик Honeywell M6284F1078, на которые стоит обратить внимание при выборе данного сервопривода для ваших задач.

1. Вид заслонки: газ / воздух
2. Тип электропитания: 24 В переменного тока (50/60 Гц)
3. Время открытия на 90°: 30–53 секунд
4. Крутящий момент: 17 Н·м (постоянный во всём диапазоне напряжения)
5. Потребляемая мощность: 16 ВА
6. Класс пылевлагозащиты: IP54 (по стандарту NEMA 3)
7. Вес: 3 кг
8. Сопротивление обратной связи: 10 кОм (электрически изолированный потенциометр)
9. Диапазон рабочих температур: от -40°F (-40°C) до 150°F (66°C) при 25% цикле нагрузки
10. Монтажное положение: рекомендуется устанавливать так, чтобы кривошип был расположен горизонтально

2.1 Дополнительные ключевые параметры

• Трёхпроводное присоединение: обеспечивает схему “открыть – остановить – закрыть”.
• Управляющие входы: серия 60 с астатическим регулированием, а в серии 62 — встроенный потенциометр для обратной связи.
• Защита от внешних условий: при необходимости использования снаружи помещений важно применять дополнительный комплект 4074ERU.
• Регулируемый ход: пользователь может настроить угол поворота от 90° до 160° при помощи двух потенциометров (хода и чувствительности).
• Дополнительные принадлежности: внутренние вспомогательные выключатели (один или два), наборы кривошипов, внешние выключатели, кронштейны для монтажа и т.д.

3. Особенности модели M6284F1078-F/U

В серии M6284F1078-F/U производитель добавляет ряд усовершенствований для расширения функциональности:

1. Встроенный электрически изолированный потенциометр обратной связи: позволяет измерять положение вала двигателя и может использоваться для:
   • Синхронизации ведомых двигателей серии 90.
   • Вторичной балансировки в контуре управления с внешним регулятором.
2. Вспомогательные выключатели:
   • Данная модель может быть укомплектована сразу двумя встроенными вспомогательными выключателями (2 SPDT), что упрощает управление дополнительным оборудованием (например, включение/выключение насосов, вентиляторов, сигнализации).
   • Дополнительные комплекты 220736A или 220736B позволяют добавлять один или два выключателя непосредственно на месте эксплуатации.
3. Корпус из литого алюминия: обеспечивает повышенную жёсткость конструкции и защищает внутренние компоненты от ударов и негативных внешних факторов.
4. Защита класса NEMA 3 (IP54): даёт возможность устанавливать сервопривод на улице или в условиях высокой запылённости.
5. Возможность установки встроенного трансформатора (50017460-001, 50017460-003):
   • Упрощает монтаж, так как не требуется дополнительное внешнее трансформаторное устройство.
   • Трансформаторы имеют различные входные напряжения (120/230 В) и на выходе формируют 24 В переменного тока для питания сервопривода.

4. Области применения

Honeywell M6284F1078 универсален и применяется в самых разных инженерных системах:

1. Системы вентиляции и кондиционирования (HVAC): управление воздушными заслонками, клапанами приточно-вытяжной вентиляции, климатическими установками.
2. Промышленные печи и котельные: регулирование подачи газа, воздуха или других технологических сред.
3. Системы водоснабжения и пароснабжения: при необходимости точного позиционирования регулирующих клапанов.
4. Технологические линии: в пищевой, химической промышленности, на производстве, где необходим контроль подачи воздуха или газа в технологический цикл.

Благодаря возможности линейной обратной связи и постоянному крутящему моменту, M6284F1078-F/U отлично справляется с задачами, где важны высокая точность, плавность движения и надёжность при интенсивной эксплуатации.

5. Монтаж и установка

Правильный монтаж сервопривода — это залог его долгосрочной и надёжной работы. Ниже перечислены основные моменты, на которые стоит обратить внимание при установке Honeywell M6284F1078:

1. Выбор места: следует оставлять достаточно пространства вокруг привода для удобства обслуживания и подключения. Если монтаж происходит вне здания, нужно использовать влагозащищённые разъёмы и дополнительный комплект защиты класса NEMA 3 (модель 4074ERU) при установке в любом положении, кроме вертикального.
2. Кронштейн-переходник 220738A: позволяет поднять вал сервопривода на 19 мм, чтобы он соответствовал высоте предыдущих моделей (например, Modutrol III). Данный кронштейн также необходим при использовании вспомогательных узлов (Q607, Q605, Q5001 и т. д.).

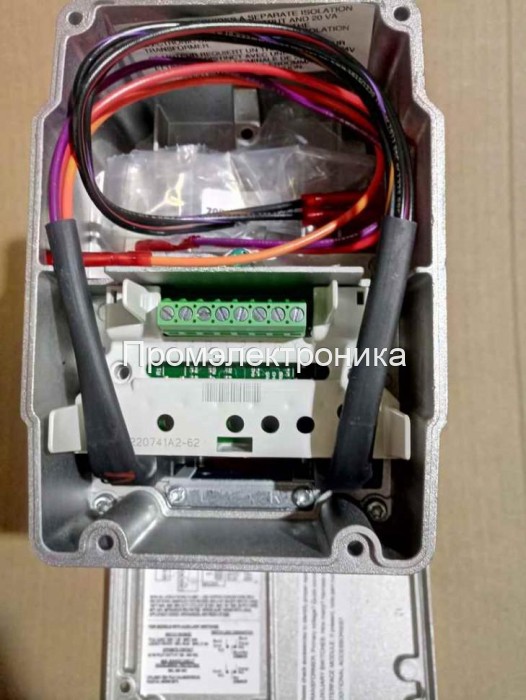

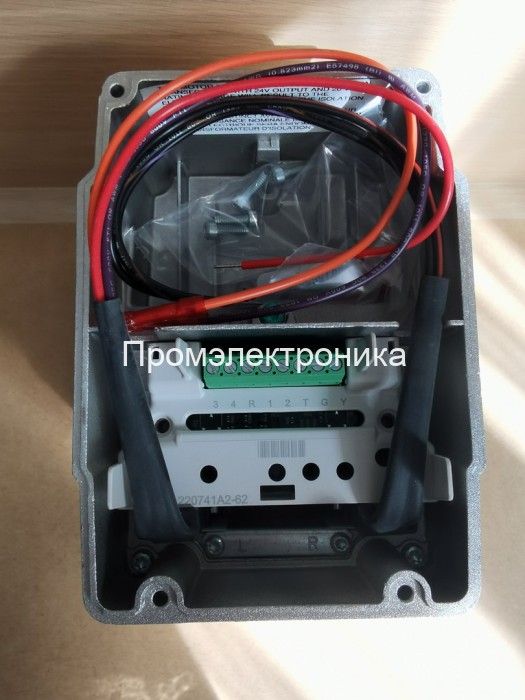

3. Быстроразъёмные клеммы: стандартная комплектация упрощает процесс электроподключения. При необходимости можно установить адаптер 220741A, превращающий их в резьбовые клеммы.
4. Соблюдение полярности: при подключении нужно учитывать, какой провод идёт на клемму “открыть” (чаще всего 2), а какой на “закрыть” (1). Перепутанные провода могут изменить направление вращения или вызвать ошибки обратной связи (серия 62).
5. Требования к электропитанию: напряжение 24 В переменного тока. Если вы устанавливаете несколько сервоприводов, убедитесь, что источник питания рассчитан на суммарную потребляемую мощность.

5.1 Порядок установки

1. Отключить питание и снять старый привод (если производится замена).
2. Определить необходимость использования кронштейна-переходника 220738A.
3. Закрепить новый сервопривод на оборудовании с помощью винтов или болтов подходящего диаметра (1/4 дюйма или M6,4).
4. Установить звено кривошипа и шток заслонки/клапана так, чтобы ход был без заеданий и помех.

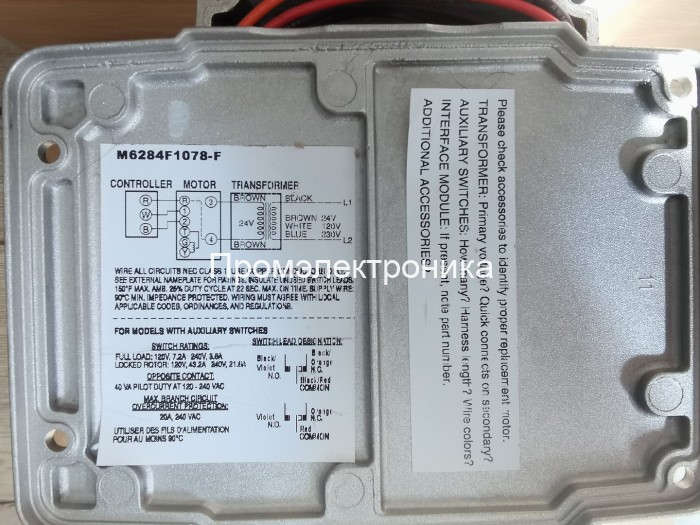

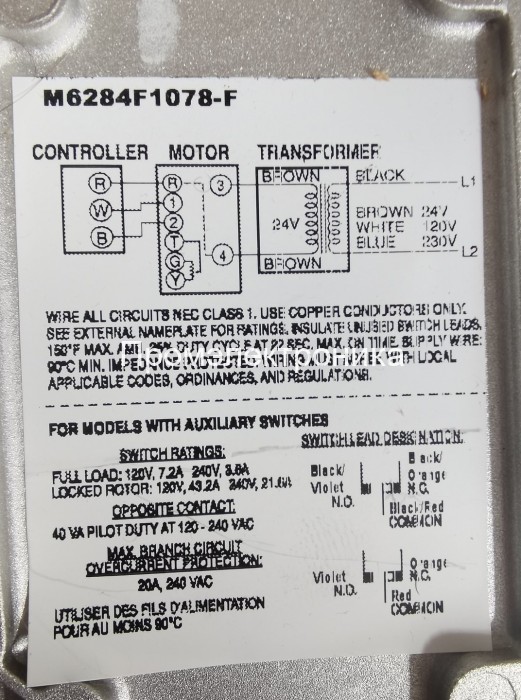

5. Подключить питание и управляющие сигналы согласно схеме производителя (рекомендации см. на корпусе и в прилагаемой инструкции).
6. Проверить работоспособность сервопривода, совершив полный ход “открыть-закрыть”.

6. Настройка и регулировка

У Honeywell M6284F1078 предусмотрены механизмы, позволяющие настроить работу привода под конкретные задачи:

1. Регулируемый ход (90–160°):
   • Для изменения угла поворота вала используются два потенциометра: один отвечает за ход (Travel), другой за чувствительность (Sensitivity).
   • При повороте потенциометров по часовой стрелке увеличивается угол хода (вплоть до 160°), а при повороте против часовой стрелки — уменьшается до 90°.
2. Настройка вспомогательных выключателей:
   • В корпусе сервопривода могут быть установлены один или два выключателя (220736A, 220736B).
   • Дифференциал выключателя выбирается в диапазоне от 1° до 10°. При необходимости более резкого срабатывания следует настроить кулачок, повернув его для более быстрого размыкания/замыкания контакта.
   • Важно проверять работу выключателей после каждой регулировки, чтобы убедиться в правильном угле срабатывания.
3. Обратная связь:
   • Модели серии 62 имеют встроенный потенциометр, который выдаёт линейный сигнал обратной связи о положении вала (10 кОм).
   • При необходимости синхронизации с двигателями серии 90 требуется шунтирующий резистор, обеспечивающий сопротивление 142 Ом на полном ходе.

После внесения изменений рекомендуется полностью проверить работоспособность сервопривода, прокрутив вал на весь ход в обоих направлениях.

7. Эксплуатация и обслуживание

Для бесперебойной работы сервопривода следует придерживаться нескольких важных правил:

1. Регулярный осмотр: убедитесь, что нет механических повреждений корпуса, штока и креплений.
2. Чистота: при установке в загрязнённой среде проверяйте, не скапливаются ли пыль и грязь в механизмах привода. При необходимости очищайте поверхность корпуса и клеммы.
3. Температурный режим: устройство рассчитано на температуру до 66°C при 25% цикле нагрузки. При более высоких температурах сократите рабочий цикл или предусмотрите дополнительное охлаждение.
4. Проверка соединений: периодически контролируйте клеммные зажимы и состояние изоляции проводов. Ослабленные контакты могут вызвать некорректную работу или выход из строя привода.
5. Тестирование вспомогательных выключателей: при плановом ТО или после длительного простоя сделайте несколько циклов открытия/закрытия, чтобы убедиться, что все переключатели работают правильно.

8. Дополнительные аксессуары и принадлежности

Для расширения функционала Honeywell M6284F1078 производитель и сторонние компании предлагают различные аксессуары:

1. 220736A — комплект внутреннего вспомогательного выключателя (1 штука).
2. 220736B — комплект внутренних вспомогательных выключателей (2 штуки).
3. 220738A — кронштейн-переходник для подъёма вала на 19 мм и совместимости с предыдущими моделями Modutrol.
4. 220741A — адаптер для резьбовых клемм (преобразует быстроразъёмные клеммы в резьбовые).
5. 221455A — звено кривошипа с плавной регулировкой, позволяющее поворачивать вал через нижнее положение без использования кронштейна-переходника.
6. 4074ERU — комплект для защиты от внешних условий класса NEMA 3 при любом положении, кроме вертикального.
7. 50017460-001 / 50017460-003 — встроенные трансформаторы с различным входным напряжением (120/230 В) для получения 24 В переменного тока.
8. Q100, Q181, Q5001, Q605, Q607 — вспомогательные потенциометры, кронштейны и узлы привода для подключения к дроссельным клапанам, водяному или паровому клапану, организации дополнительного модулирующего управления.

9. Преимущества покупки у официального дилера

Наша компания «Промэлектроника» обладает официальным статусом дилера Honeywell, что даёт вам целый ряд неоспоримых преимуществ:

1. Гарантия подлинности: мы получаем продукцию непосредственно от производителя, все устройства сертифицированы и оригинальны.
2. Официальная гарантия: при покупке у нас вы получаете гарантийное обслуживание согласно политике Honeywell.
3. Техническая поддержка: наши специалисты проходят обучение у производителя и готовы оказать консультационную помощь по установке, настройке и эксплуатации.
4. Широкий ассортимент: у нас вы найдёте не только M6284F1078, но и другие модели линейки Modutrol IV, а также все необходимые аксессуары и запасные части.
5. Гибкие условия поставки: мы предлагаем различные варианты доставки и оплаты, чтобы вы могли подобрать наиболее удобный для себя способ.

Чтобы получить подробную консультацию и актуальное ценовое предложение на сервопривод Honeywell M6284F1078, свяжитесь с нами по электронной почте: sales@prom-elec.com.

10. Пошаговая инструкция по замене старого привода на Honeywell M6284F1078

Если вам требуется заменить устаревший модуль на M6284F1078, рекомендуем придерживаться следующего плана:

1. Обесточьте систему: убедитесь, что питание на привод снято.
2. Снимите старый привод: отсоедините провода и механические соединения, осторожно демонтируйте устройство.
3. Подготовьте Honeywell M6284F1078: при необходимости установите дополнительные аксессуары (трансформатор, адаптер, кронштейн).
4. Закрепите привод: используйте штатные отверстия в корпусе или кронштейне. Проследите, чтобы кривошип привода был расположен горизонтально.
5. Подключите электропитание: ориентируясь на маркировку и схемы, поставляемые с устройством. Убедитесь в правильной полярности.
6. Регулировка угла хода: настройте потенциометры на желаемый угол (90°–160°).
7. Проверка вспомогательных выключателей: если они используются, задайте нужное положение срабатывания.
8. Тестовая проверка: подайте питание и проверьте полный ход в обоих направлениях. Убедитесь, что заслонка/клапан перемещается без помех.

11. Часто задаваемые вопросы (FAQ)

Вопрос: Подойдёт ли Honeywell M6284F1078 для управления заслонками большей площади?
Ответ: Мощность этого сервопривода рассчитана на крутящий момент 17 Н·м. Если площадь заслонки (либо моменты сопротивления) требует более высокого крутящего момента, лучше подобрать модель с большим запасом по мощности.

Вопрос: Можно ли установить данный привод в помещениях с повышенной влажностью?
Ответ: Да, класс IP54 (NEMA 3) защищает от брызг и пыли. Однако при прямом воздействии дождя или в агрессивной среде рекомендуется использовать дополнительный комплект защиты (модель 4074ERU).

Вопрос: Нужно ли покупать внешний трансформатор?
Ответ: Зависит от конфигурации. Если вы используете уже имеющиеся 24 В переменного тока, то нет необходимости. Если нужен встроенный трансформатор, обратитесь к моделям 50017460-001 или 50017460-003.

Вопрос: Что делать, если у меня есть дополнительные вопросы по монтажу?
Ответ: Вы всегда можете обратиться к нашим техническим специалистам в «Промэлектронике» — официальном дилере Honeywell. Мы предоставим инструкции и поможем решить любые вопросы. Наш email: sales@prom-elec.com.

12. Почему стоит выбрать Honeywell M6284F1078

1. Надёжность и долговечность: бренд Honeywell славится качеством своей продукции.
2. Универсальность в монтаже: возможность использовать с различными контроллерами, клапанами и заслонками.
3. Гибкая настройка: регулируемый угол, обратная связь, переключатели, настройка дифференциалов.
4. Высокие защитные характеристики: класс NEMA 3 (IP54), литой алюминиевый корпус, устойчивость к вибрациям и ударам.
5. Официальное дилерство: покупая у «Промэлектроники», вы получаете все гарантии и сервис от производителя.

13. Заказывайте Honeywell M6284F1078 в «Промэлектронике»

Если вы хотите купить сервопривод Honeywell M6284F1078 для модернизации вашей системы HVAC или производственной линии, обращайтесь в нашу компанию. Получить детальную информацию, оформить заказ и уточнить сроки поставки можно, написав нам на sales@prom-elec.com. Наши специалисты помогут подобрать оптимальную комплектацию, дадут рекомендации по установке и предоставят всю необходимую документацию.

Помните, что, работая с «Промэлектроникой», вы обращаетесь к официальному дилеру Honeywell. Это не только обеспечивает стопроцентную оригинальность оборудования, но и открывает доступ к полноценному сервису, технической поддержке и выгодным условиям поставки.

14. Заключение

Сервопривод Honeywell M6284F1078 — это современное решение для управления воздушными и газовыми заслонками, а также для точного контроля клапанов. Он сочетает в себе высокую надёжность, гибкость настройки и универсальность подключения. Отсутствие пружинного возврата делает его предпочтительным в ситуациях, где необходимо стабильно фиксировать положение вала при отключении питания.

Надеемся, что наше подробное описание помогло вам сформировать чёткое представление об устройстве и его возможностях. Для уточнения цены, сроков доставки или получения технической консультации пишите на sales@prom-elec.com — мы всегда рады помочь в выборе оптимального решения.

Покупайте сертифицированную продукцию Honeywell у официального дилера «Промэлектроника» и получите максимальный эффект от внедрения передовых решений в вашу систему автоматизации!

Напоминаем ключевые моменты:

• Модель: Honeywell M6284F1078
• Особенность: трёхпроводной привод с астатическим регулированием, без пружинного возврата
• Напряжение питания: 24 В
• Крутящий момент: 17 Н·м
• Время открытия на 90°: 30–53 секунд
• Класс защиты: IP54 (NEMA 3)
• Официальный дилер Honeywell: «Промэлектроника»
• Контактный e-mail: sales@prom-elec.com

Добро пожаловать в мир надёжной автоматики Honeywell, где каждый узел спроектирован для безотказной работы и удобства эксплуатации в самых разных условиях!

Сервопривод M6284F1078 используется совместно с трансформаторами Honeywell 50017460-001

Характеристики:

напряжение питания - 24 V

потребляемая мощность - 13 Вт

угол поворота - от 90 до 160 градусов (заводская настройка 90 градусов)

рабочий цикл - от 30 до 53 секунд

вращающий момент - 17 Нм

Документация Honeywell M6284F1078
