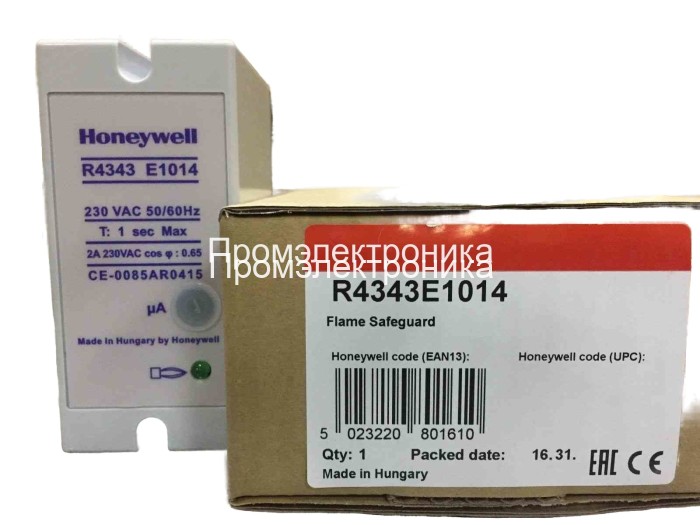

Honeywell R4343E1014

Реле контроля пламени Honeywell R4343E1014 представляет собой высоконадежное коммутационное устройство, разработанное для использования в промышленных и коммерческих установках с газовыми или жидкотопливными горелками. Основная функция этого прибора — обеспечение безопасности путем точной и своевременной сигнализации о наличии или отсутствии пламени. Данное реле предназначено для работы в прерывистом (циклическом) режиме, что делает его идеальным решением для множества систем отопления и технологических процессов, где требуется периодическое включение и выключение горелочного устройства.

Прибор работает в паре со специализированными датчиками ультрафиолетового (УФ) излучения, преобразуя сигнал от датчика в команду для исполнительных механизмов системы. По сути, R4343E1014 — это электронный ключ, который замыкает или размыкает свои контакты в зависимости от того, фиксирует ли подключенный к нему сенсор УФ-излучение, характерное для пламени.

Компания "Промэлектроника" является официальным дилером продукции Honeywell и предлагает к поставке реле R4343E1014, а также предоставляет квалифицированную техническую поддержку по всему спектру оборудования для автоматизации и безопасности промышленных установок.

Принцип работы и функциональные особенности

Модель R4343E разработана специально для совместной работы с датчиками пламени на основе УФ-трубки, такими как популярные модели Honeywell C7027, C7035 и C7044. Эти датчики реагируют на ультрафиолетовое излучение, испускаемое пламенем, и генерируют электрический сигнал. Реле R4343E1014 анализирует этот сигнал и, если его параметры соответствуют заданным значениям, подтверждает наличие стабильного пламени. В этом случае его выходные контакты переключаются в рабочее положение, разрешая дальнейшую работу горелки. Если пламя гаснет, сигнал от УФ-датчика пропадает, и реле менее чем за одну секунду размыкает цепь, прекращая подачу топлива и предотвращая возникновение аварийной ситуации.

Ключевые функциональные особенности:

• Высокая скорость реакции на потерю пламени: Стандартное время срабатывания составляет менее 1 секунды, что обеспечивает высокий уровень безопасности.
• Удобный мониторинг сигнала пламени: На лицевой панели устройства расположено специальное гнездо для подключения измерительного прибора (микроамперметра). Это позволяет сервисному персоналу быстро и точно измерить силу тока пламени (сигнала от датчика) и оценить качество горения и правильность настройки датчика. Рекомендуемый диапазон измерений для совместимых УФ-датчиков составляет от 3.5 до 7.5 мкА.
• Светодиодная индикация: На корпусе прибора имеется светодиодный индикатор (LED), который загорается при наличии стабильного сигнала пламени, обеспечивая визуальный контроль за состоянием системы.
• Надежная конструкция и монтаж: Реле выполнено в формате вставного модуля, который устанавливается на специальное монтажное основание (цоколь), входящее в комплект поставки. Такое решение значительно упрощает монтаж, обслуживание и замену устройства. Корпус реле фиксируется на цоколе двумя невыпадающими винтами.
• Внутренняя защита: Модель R4343E оснащена внутренним предохранителем (F 0.032A 250V/F), который защищает цепи датчика пламени от повреждений.

Технические характеристики

• Напряжение питания: Устройство универсально и может работать от сетей переменного тока 115 В или 230 В (+10% / -15%) с частотой 50/60 Гц.
• Выходные контакты: Реле оснащено двумя изолированными перекидными контактами (DPDT). Это позволяет управлять одновременно двумя независимыми электрическими цепями.
• Нагрузочная способность контактов: Максимальный ток коммутации составляет 2 А при коэффициенте мощности (cos φ) 0.65.
• Диапазон рабочих температур: Прибор рассчитан на эксплуатацию в широком диапазоне температур окружающей среды — от -10 °C до +60 °C.
• Максимальная относительная влажность: Допустимая влажность составляет 90% при температуре +40 °C без образования конденсата.
• Класс защиты корпуса: IP40, что означает защиту от проникновения твердых частиц размером более 1 мм и отсутствие защиты от влаги. Реле следует устанавливать в шкафах управления или в местах, защищенных от попадания воды.
• Совместимые датчики: Модель R4343E предназначена для работы исключительно с УФ-датчиками Honeywell C7027, C7035 и C7044.

Рекомендации по установке и обслуживанию

Важно: Перед началом любых работ по монтажу или обслуживанию необходимо полностью отключить электропитание установки. Всегда следуйте инструкциям производителя горелки или котла.

Монтаж:

1. Установка цоколя: Монтажное основание (цоколь) может быть установлено в любом положении, однако рекомендуется вертикальная установка. Необходимо предусмотреть достаточно свободного пространства вокруг устройства для его свободного извлечения при обслуживании или замене.
2. Подключение проводов: Электрические подключения должны выполняться в строгом соответствии с местными нормами и правилами электробезопасности. Используйте схему подключения, приведенную в документации. Перед установкой самого реле на цоколь тщательно проверьте правильность всех соединений.
3. Установка реле: Вставьте реле в цоколь до упора и закрепите его с помощью двух винтов на лицевой панели.

Проверка после установки:

• Убедитесь в правильности выбора и монтажа УФ-датчика. Сенсор должен быть надежно закреплен и направлен на стабильную зону пламени.
• Проверьте надежность всех электрических соединений и затяжку клеммных винтов.
• Перед первым запуском убедитесь, что камера сгорания и дымоходы очищены от несгоревшего топлива.
• После запуска горелки в рабочий режим обязательно проверьте ток пламени с помощью микроамперметра. Стабильный сигнал в пределах 3.5 - 7.5 мкА свидетельствует о корректной работе системы. Слишком слабый или нестабильный сигнал может указывать на неправильное расположение датчика, загрязнение его линзы или нестабильность самого пламени.

Важное замечание: Данная серия реле R4343 предназначена для использования в качестве запасных частей для уже существующих установок. В соответствии с современными стандартами (GAR, LVD, EMCD) они не могут применяться в новых проектах на территории Европы.
