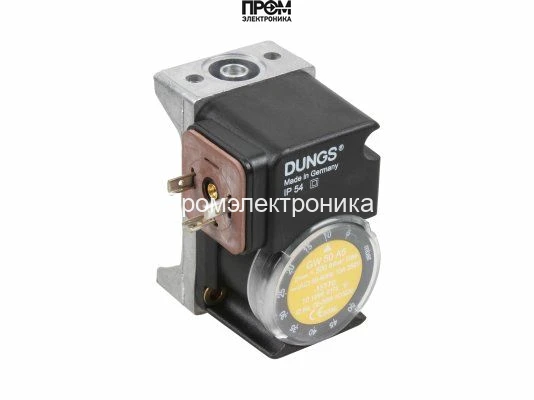

Реле давления Riello GW 50 A6 — артикул 3003660

Реле давления Riello GW 50 A6 (арт. 3003660) — компактный и точный датчик для автоматических систем управления горелками и топочными агрегатами. Модель разработана для контроля срабатывания в диапазоне установки от 5 до 50 мбар при предельно допустимом рабочем давлении среды до 500 мбар. Реле передаёт электрический сигнал на автоматику при достижении заданных условий и соответствует классу S стандарта EN 1854, что обеспечивает предсказуемое и воспроизводимое поведение в рабочих циклах.

Ключевые характеристики

• Модель: Riello GW 50 A6
• Артикул: 3003660
• Диапазон настройки: 5–50 мбар
• Макс. рабочее давление среды: 500 мбар
• Класс по EN 1854: S
• Рабочая температура: -15…+70 °C
• Материалы: основание — алюминиевый сплав; верхняя часть — газоплотный полиамид; мембрана — NBR
• Контакты: серебряные, защищённые
• Степень защиты контактов: IP54
• Подключение: DIN-штекер
• Штуцер для замера: Ø 9 мм
• Резьбовое соединение: Rp ¼
• Позиционирование: вертикальное, горизонтальное, перевёрнутое, диагональное

Особенности конструкции и настройки

Реле давления Riello GW 50 A6 оснащено прочным алюминиевым основанием и газоплотным верхним корпусом из полиамида, что обеспечивает герметичность и долговечность при работе в агрессивной среде. Чувствительная мембрана из NBR-каучука гарантирует стабильность показаний при колебаниях температуры и давления. Плавная регулировка порога срабатывания выполняется с помощью диска и шкалы, а регулируемый гистерезис позволяет тонко настроить параметры под конкретную систему.

Монтаж и электрическое подключение

Установка реле осуществляется через стандартную резьбу Rp ¼, что упрощает интеграцию в существующие магистрали. Для снятия показаний предусмотрен штуцер диаметром 9 мм. Электрическое подключение реализовано через DIN-штекер, что обеспечивает надёжный контакт и простоту обслуживания. Допустимые монтажные положения — вертикальное, горизонтальное, перевёрнутое и диагональное — позволяют гибко расположить устройство в ограниченном пространстве.

Применение

Riello GW 50 A6 предназначено для контроля давления газа или нейтральных сред в топочных агрегатах, горелочных автоматах, системах вентиляции и кондиционирования, где требуется точное и стабильное переключение при малых давлениях. Реле особенно эффективно в узлах, где важны компактность, стойкость к температурным перепадам и защита контактов по классу IP54.

Преимущества модели

• точное и стабильное переключение в диапазоне 5–50 мбар;
• регулируемый гистерезис и плавная настройка с диском и шкалой;
• компактные размеры и универсальные монтажные положения;
• надёжные серебряные контакты с защитой IP54;
• устойчивость к температурным воздействиям и рабочим нагрузкам до 500 мбар.

Реле давления Riello GW 50 A6 (арт. 3003660) — оптимальное решение для технично требовательных систем контроля давления газа и нейтральных сред. Производитель: Riello.
