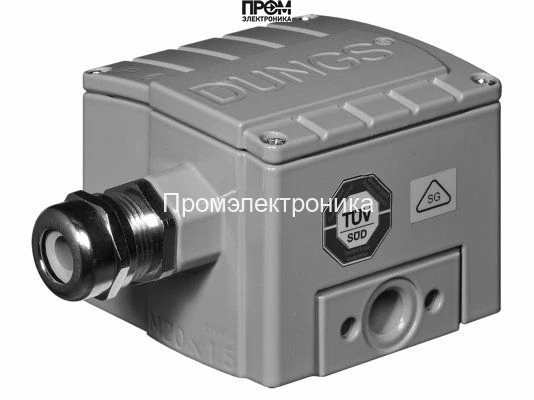

Реле давления Dungs LGW 150 A4/2 клеммное подключение

Реле давления Dungs LGW 150 A4/2, арт. 232050

Реле давления Dungs LGW 150 A4/2 (арт. 232050) предназначено для точного контроля подачи воздуха и горючего газа в системах отопительного оборудования, вентиляции и кондиционирования. Устройство оптимизировано для мониторинга дифференциального давления в диапазоне 0–3 мбар с возможностью настройки параметров срабатывания в пределах 30–150 мбар, что обеспечивает гибкость интеграции в разного рода автоматизированные системы контроля.

Ключевые преимущества

• Точный контроль дифференциального давления 0–3 мбар;
• Диапазон регулировки срабатывания 30–150 мбар для адаптации под требования системы;
• Рабочие среды: воздух и горючий газ — надежная работа в типичных энергетических и вентиляционных контурах;
• Металлический корпус и литое основание из алюминиевого сплава — повышенная механическая стойкость;
• Цинковый кожух с порошковым покрытием обеспечивает коррозионную защиту при эксплуатации в агрессивных условиях;
• Степень защиты IP65 — защита от пыли и влаги для установки в промышленной среде;
• Компактные размеры и легкость установки благодаря стандартным присоединениям и продуманной конструкции.

Материалы и конструктив

• Мембрана: нитрильный каучук (NBR) — стойкость к маслам и газовым средам;
• Микропереключатель: поликарбонатный, переключающий контакт из серебра (Ag) для надежной коммутации;
• Измерительный штуцер и резьбовое соединение: Rp 1/4 для совместимости с оборудованием;
• Кабельный ввод: M20, облегчает электроподключение и герметичность ввода кабеля;
• Максимальное давление в системе: 500 мбар — допустимо подключение к средам с относительной повышенной системой давления.

Практическая информация по установке и эксплуатации

Регулировка осуществляется с помощью диска с цифровой шкалой, что обеспечивает быструю и точную настройку точки срабатывания. Для поддержания заявленных характеристик и стабильности точки переключения при монтаже важно соблюдать рекомендованное положение устройства: неправильная ориентация может привести к искажению показаний и смещению точки срабатывания. Температурный диапазон эксплуатации от −15 до +70 °C позволяет использовать реле в большинстве стандартных климатических условий.

Реле Dungs LGW 150 A4/2, арт. 232050, сочетает в себе точность измерения, устойчивость к внешним воздействиям и удобство настройки, что делает его подходящим решением для контроля дифференциального давления в инженерных системах.
