Реле давления Dungs LGW 150 A2 клеммное соединение

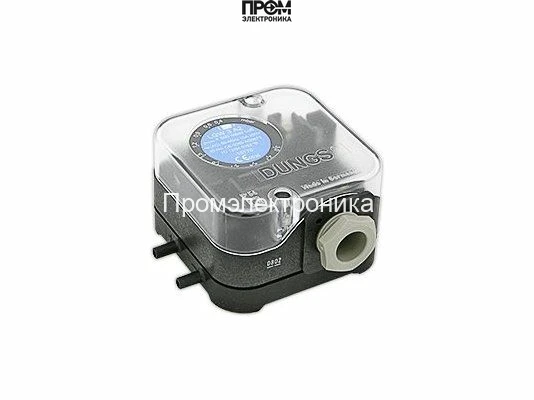

Реле давления Dungs LGW 150 A2 (Арт: 272356)

Реле давления Dungs LGW 150 A2 — компактное и настраиваемое устройство контроля дифференциального давления для систем с избыточным давлением до 500 mbar. Предназначено для измерения и контроля давления воздуха, дымовых и отходящих газов в технологических цепях, где требуется точное срабатывание при отклонениях от заданного давления. Модель отличается простотой настройки, универсальностью применения и высокой эксплуатационной надежностью.

Ключевые характеристики

• Класс: S (соответствие EN 1854).
• Предельно допустимое давление: 500 mbar.
• Рабочая среда: воздух и неагрессивные негорючие газы.
• Диапазон регулировки: 30–150 mbar.
• Срабатывание (гистерезис): 0–3 mbar.
• Температурный диапазон эксплуатации: −15 °C…+70 °C.
• Тип выхода: замыкание контакта при отклонении дифференциального давления.

Конструкция и материалы

Корпус выполнен из поликарбоната, обеспечивает защиту от пыли и брызг по стандарту IP54; при необходимости возможна комплектация с повышенной защитой до IP65. Чувствительная мембрана изготовлена из бутадиен-нитрильного каучука (Buna-N), что обеспечивает стабильность измерений и длительный срок службы в условиях обычных газовых сред. Клеммное соединение упрощает электрическое подключение и техническое обслуживание.

Настройка и эксплуатация

Настройка параметров срабатывания выполняется поворотом регулировочного диска на передней панели, что обеспечивает интуитивно понятную тонкую регулировку в пределах заявленного диапазона. Реле может устанавливаться в любой ориентации, что облегчает монтаж в ограниченных пространствах и на нестандартных панелях. Срабатывание реализовано по принципу замыкания контакта при отклонении дифференциального давления от установленного значения.

Применение

Реле Dungs LGW 150 A2 эффективно используется в системах вентиляции, дымоудаления, отопительных агрегатах и промышленном оборудовании, где требуется контроль перепада давления воздуха и дымовых газов в диапазоне до 150 mbar с возможностью выдержки тонкой настройки до 0–3 mbar. Компактные габариты и устойчивость к рабочим температурам делают модель подходящей для встроенных решений и полевых установок.

Преимущества модели

• Регулировка давления диском — простая и точная настройка.
• Широкий диапазон регулировки (30–150 mbar) с малой гистерезой (0–3 mbar).
• Поликарбонатный корпус и возможность исполнения с IP65.
• Чувствительная и износостойкая мембрана из бутадиен-нитрильного каучука.
• Универсальность монтажа — работа в любой ориентации.
