Реле давления Dungs LGW 150 A4 штекерное соединение

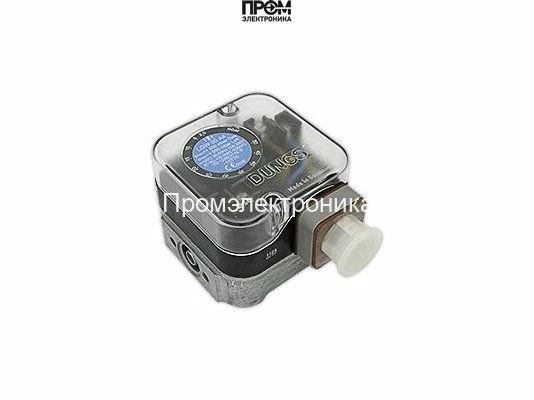

Реле давления Dungs LGW 150 A4 G3 — штекерное соединение, арт. 272361

Реле давления Dungs LGW 150 A4 G3 (арт. 272361) — компактный и надежный прибор контроля давления для топочных агрегатов и газовых горелок. Предназначено для дискретного контроля давления в диапазоне до 500 мбар с точной ручной регулировкой срабатывания. Сертифицировано по стандарту EN 1854, обеспечивает стабильную работу электрической цепи: замыкание/размыкание контактов при отклонении фактического давления от заданного значения.

Ключевые характеристики

• Диапазон срабатывания: 30–150 мбар, регулировка вручную с цифровой шкалой и диском.
• Максимальное рабочее давление: до 500 мбар.
• Температурный диапазон: от −15°C до +70°C.
• Корпус и материалы: алюминиевое основание, термопластичный кожух, эластичная мембрана из синтетического каучука.
• Электрические контакты: серебряные контакты с возможной позолотой для стабильного переключения.
• Степень защиты: IP54 — защита от пыли ≥1 мм и водяных брызг.
• Подключение и монтаж: резьба Rp 1/4, штекерное соединение, монтаж в вертикальной или иной ориентации (с незначительным отклонением параметра срабатывания).

Принцип работы и эксплуатационные преимущества

Реле реализует механико-электрический принцип: изменение давления воздействует на эластичную мембрану, которая управляет замыканием серебряных контактов. Это обеспечивает быстрый и надежный сигнал на автоматическое устройство горелки при достижении настроенного порога. Конструкция с алюминиевым основанием и термопластичным кожухом гарантирует устойчивость к вибрациям и агрессивной среде, а возможность позолоты контактов снижает коррозию и обеспечивает стабильность коммутационных характеристик при длительной эксплуатации.

Монтаж, настройка и применение

• Простая настройка срабатывания с помощью диска и цифровой шкалы — оперативная калибровка на месте.
• Универсальное штекерное соединение ускоряет замену и обслуживание без демонтажа корпуса.
• Подходит для установки в топочных агрегатах и газовых системах, где требуется надежный дискретный контроль давления и коммутация электрической цепи.

Реле давления Dungs LGW 150 A4 G3 (арт. 272361) сочетает компактность, точную настройку и высокий уровень защиты, что делает его оптимальным выбором для ответственных инженерных решений.
