Реле давления Dungs LGW 3 A4/2 клеммное подключение

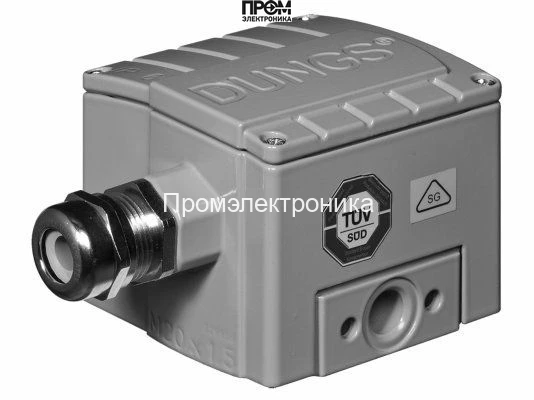

Реле давления Dungs LGW 3 A4/2 M — арт. 232041

Реле давления Dungs LGW 3 A4/2 M (арт. 232041) — специализированный датчик давления для вентиляционных установок и топочного оборудования, обеспечивающий надежное замыкание, размыкание и переключение контактов при отклонениях давления относительно заданных значений. Устройство разработано для точной и долговечной работы в системах контроля воздушного и горючего газового потока.

Ключевые функции

• Регулировка точек срабатывания по шкале — поворот диска со шкалой обеспечивает простую и точную настройку рабочих значений;
• Надежное переключение контактов — контакты с серебряным покрытием (Ag) для устойчивости к износу и стабильной проводимости;
• Защита от внешних воздействий — пыленепроницаемый металлический корпус с классом защиты IP65;
• Универсальное применение — рабочая среда: воздух и горючие газы, температура эксплуатации от -15 °C до +70 °C;
• Компактность и удобство монтажа — встроенный измерительный штуцер и основание из литого алюминиевого сплава;
• Долговечные материалы — мембрана из бутадиен-нитрильного каучука, кожух из цинкового литья с порошковым напылением;

Технические параметры

• Диапазон регулировки давления: 0,4 ÷ 3 мбар;
• Диапазон срабатывания: 0 ÷ 0,3 мбар;
• Максимальное рабочее давление: 500 мбар;
• Материал корпуса и основания: коррозиестойкий металл, литой алюминиевый сплав, цинковое литье с порошковым покрытием;
• Мембрана: бутадиен-нитрильный каучук;
• Переключатель: поликарбонат;
• Контакты: серебро (Ag);
• Клеммное подключение: кабельный ввод M20;
• Присоединение: внутренняя резьба Rp 1/4;
• Степень защиты: IP65;

Особенности монтажа и эксплуатации

Реле оснащено встроенным измерительным штуцером, что упрощает подключение к системе. Компактные габариты и прочная конструкция упрощают монтаж в ограниченном пространстве и обеспечивают устойчивость к вибрациям и коррозии. Для точной настройки требуемых значений давления используется дисковой регулятор со шкалой, что сокращает время настройки и минимизирует вероятность ошибок оператора.

Применение

Предназначено для контроля и защиты вентиляционных систем и топочного оборудования, где требуется надежная фиксация изменений давления в пределах низкого диапазона. Реле обеспечивает стабильное срабатывание при малых перепадах давления и подходит для систем с чувствительными алгоритмами управления.
