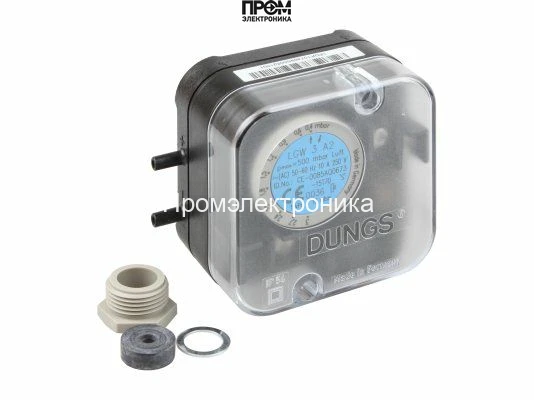

Реле давления Dungs LGW 3 A2 клеммное соединение

Реле давления Dungs LGW 3 A2 — клеммное соединение (Арт: 272337)

Реле давления Dungs LGW 3 A2 (арт. 272337) предназначено для точного контроля дифференциального давления в системах отопления, вентиляции и кондиционирования, а также в топочных агрегатах. Устройство реагирует на изменение давления в пределах заданного диапазона, обеспечивая надежное включение и отключение электрических цепей через клеммное соединение.

Ключевые характеристики

• Максимальное допустимое давление: 500 мбар
• Среда применения: воздух и неагрессивные газы (кроме технических горючих газов)
• Диапазон настройки: 0,4 — 3 мбар
• Дифференциал срабатывания: 0 — 0,3 мбар
• Класс по EN 1854: S
• Температурный диапазон эксплуатации: -15°C до +70°C
• Степень защиты корпуса: IP54 (возможность повышения до IP65)
• Конструкция: корпус из поликарбоната, мембрана из высокочувствительного НБК

Принцип работы и регулировка

Работа реле основана на измерении дифференциального давления: при достижении заданной точки регулирования мембрана НБК перемещается и через механический привод замыкает или размыкает контактную группу. Поворотный диск с разметкой обеспечивает точную и наглядную настройку точки переключения, что уменьшает погрешности при пуско-наладочных работах и ускоряет ввод в эксплуатацию.

Конструкция и материалы

Корпус выполнен из прочного поликарбоната, обеспечивающего устойчивость к механическим воздействиям и длительный срок службы в условиях промышленной эксплуатации. Мембрана из НБК высокой чувствительности гарантирует стабильное и предсказуемое срабатывание даже при малых перепадах давления. Клеммное соединение обеспечивает надежное электрическое подключение и удобство монтажа.

Преимущества модели LGW 3 A2

• Высокая чувствительность и точность благодаря мембране НБК;
• Удобная и быстрая настройка с помощью поворотного диска;
• Компактный корпус для ограниченных монтажных пространств;
• Защита от пыли и влаги IP54 с опцией повышения до IP65;
• Надёжное клеммное соединение для эксплуатации в промышленной сети;
• Широкая область применения при максимальном давлении до 500 мбар.

Области применения

Модель Dungs LGW 3 A2 эффективно применяется в системах контроля тяги и дымоудаления в котельных агрегатах, в вентиляционных и кондиционирующих установках, а также в других системах, где требуется стабильный мониторинг небольших перепадов давления.
