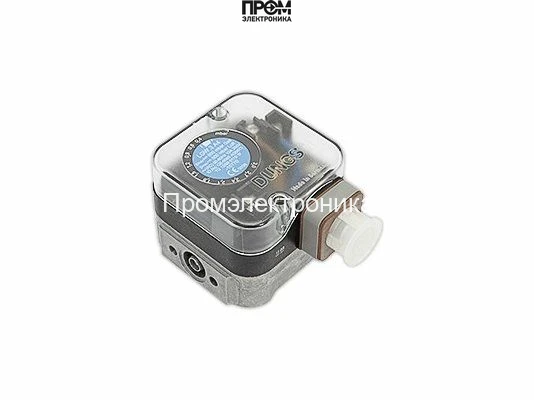

Реле давления Dungs LGW 3 A4 штекерное соединение

Реле давления Dungs LGW 3 A4 — штекерное соединение, арт. 272351

Реле давления Dungs LGW 3 A4 (артикул 272351) — специализированный измерительный и защитный прибор для горелочных установок, предназначенный для точного контроля давления в газовых трактах. Конструктивно устройство выполнено с фокусом на надежность эксплуатации в условиях промышленного применения и обеспечивает стабильную работу при давлении системы до 500 мбар.

Ключевые характеристики

• Диапазон регулируемой точки срабатывания: 0,4–3 мбар;
• Точность установки: ±0,3 мбар;
• Максимальное рабочее давление: до 500 мбар;
• Степень защиты корпуса: IP54 (пыле- и влагозащищённый корпус);
• Тип соединения: штекерное — быстрое подключение к электрической сети управления;
• Материалы корпуса и элементов: основание — литой алюминий; крышка и переключатель — поликарбонат;
• Мембрана: НБК; контакт переключения — серебро (Ag);
• Рекомендованное положение монтажа: вертикальное (при изменении ориентации точка срабатывания может смещаться на ±15%).

Конструкция и материалы — гарант стабильности

Корпус реле сочетает литую алюминиевую основу с прозрачной верхней частью, обеспечивающей визуальный контроль состояния прибора. Поликарбонатная крышка и переключатель повышают устойчивость к механическим нагрузкам, в то время как мембрана из НБК и серебряные контакты выполняют функцию долговечного и стабильного коммутационного узла. Степень защиты IP54 обеспечивает эксплуатацию в запылённых и умеренно влажных помещениях без снижения рабочих характеристик.

Точность и настройка

Регулируемая точка срабатывания в диапазоне 0,4–3 мбар с шагом и точностью до 0,3 мбар позволяет тонко настроить сигнализацию/управление в системах горения. Благодаря прозрачной верхней части и удобному механическому доступу к регулировочному элементу, настройка и визуальная проверка состояния реле выполняются быстро и надёжно. При монтажных работах следует соблюдать вертикальное положение для обеспечения соответствия заявленной точности.

Применение

Реле давления LGW 3 A4 оптимально для использования в горелочных установках различных производителей, где требуется чёткий контроль низкого избыточного давления и надёжная коммутация сигналов управления. Комбинация материалов и конструктивных решений обеспечивает стабильность показаний и долговечность в типичных условиях эксплуатации котельного и газового оборудования.

Производитель: Dungs. Артикул: 272351.
