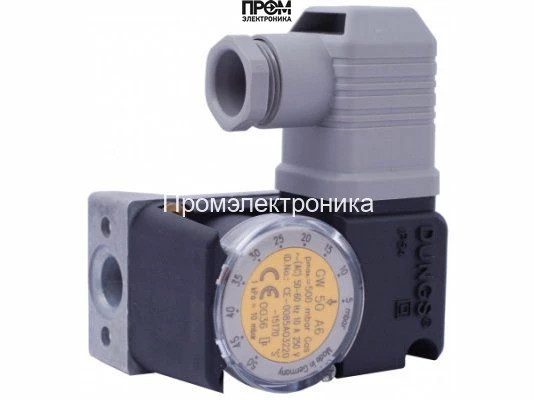

Реле давления газа Dungs GW 50 A6 штекер

Реле давления газа Dungs GW 50 A6 штекер — арт. 231113

Реле давления газа Dungs GW 50 A6 (арт. 231113) предназначено для контроля давления разрежения и избыточного давления в топочных установках и системах автоматического управления подачей газа. Устройство сконструировано для работы в установках с давлением до 500 mbar и обеспечивает быстрое и точное срабатывание при отклонениях давления от заданного уровня.

Ключевые характеристики

• Диапазон настройки точки срабатывания: 5–50 mbar (ручная настройка диском с цифровой разметкой); рабочий диапазон срабатывания: 3 mbar;
• Максимальное рабочее давление установки: до 500 mbar;
• Корпус: литой алюминиевый, устойчив к механическим воздействиям;
• Степень защиты оболочки: IP54 (защита от пыли и брызг);
• Температурный диапазон эксплуатации: от −15 °C до +70 °C;
• Крепление: резьбовое отверстие G1/4 для простого монтажа и надежной фиксации;
• Электрическое подключение: трехфазный изолированный электрический разъем для штепсельной розетки без заземления;
• Срок службы и проверка: испытания на срок службы по EN 1854;
• Особенность: быстрое срабатывание при изменении давления.

Функциональные особенности

Реле замыкает контакт при достижении или изменении давления относительно установленного уровня и передаёт сигнал в автоматику горелки или контрольную систему. Настройка производится вручную поворотом диска с цифровой шкалой, что позволяет точно задать контрольную точку в пределах 5–50 mbar. Дифференциал срабатывания составляет 3 mbar, что обеспечивает стабильную и быструю реакцию на колебания давления.

Конструкция и монтаж

Литой алюминиевый корпус обеспечивает механическую прочность и теплопроводность, а оболочка IP54 защищает электрические компоненты от пыли и брызг. Монтаж осуществляется через резьбовое отверстие G1/4; при установке необходимо учитывать требование вертикального положения монтажа — отклонение от вертикали может изменить точку переключения и повлиять на точность работы. Электрический разъём изолирован и рассчитан на подключение без заземления.

Соответствие и надёжность

Прибор прошёл испытания на срок службы в соответствии с EN 1854, что подтверждает его долговечность при эксплуатации в условиях топочных установок. Конструкция рассчитана на работу в широком температурном диапазоне и выдерживает эксплуатационные нагрузки до 500 mbar, обеспечивая стабильность показателей и быстрое срабатывание при изменении давления.

Преимущества модели GW 50 A6

• Точная ручная настройка точки срабатывания;
• Быстрая реакция и стабильный дифференциал 3 mbar;
• Прочный алюминиевый корпус и защита IP54;
• Удобный монтаж через G1/4 и совместимость с типовыми газовыми магистралями;
• Проверка надёжности по EN 1854.
