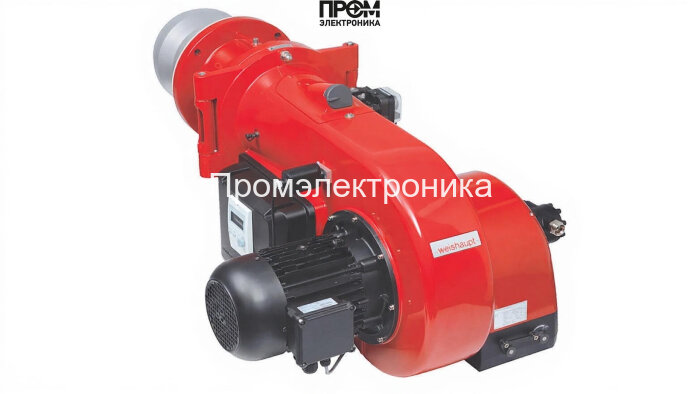

Газовая горелка Weishaupt WM-G 20/3-A (ZM-3LN) — техническое описание

Представленное решение — промышленная газовая горелка Weishaupt WM-G 20/3-A в исполнении ZM-3LN, разработанная для надёжного сжигания природного и технологического газа в котельных установках средней и большой мощности (350–2000 кВт). Описание составлено в строгом техническом стиле с акцентом на эксплуатационные и конструктивные элементы для инженеров, монтажников и ответственных за пусконаладку специалистов. Упор сделан на ключевые узлы и требования к интеграции в топочную установку с длиной пламенной трубы 320 мм.

Краткие технические параметры

• Диапазон мощности: 350–2000 кВт.
• Электропитание: 220/380 В.
• Электродвигатель воздуходувного агрегата: 4500 Вт.
• Давление газовой рампы: 47–164 мбар; противодавление: от -2 до 12 мбар.
• Длина пламенной трубы: 320 мм; тип: стандартная.
• Габариты/вес: 133 × 75 × 57.3 см, 100 кг.

Конструкция и составные узлы

Горелка выполнена модульно, что упрощает доступ к обслуживанию и заменяемым компонентам. В составе конструкции реализованы следующие основные элементы, критичные для безопасности и стабильности горения:

• топливный насос — обеспечивает дозированную подачу газа в рампу и стабильность давления при переходных режимах;
• датчик пламени — оптический/ионный контроль наличия факела для мгновенного отключения при срыве горения;
• топочный автомат — блок управления секвенциями розжига, контроля и аварийных блокировок;
• трансформатор розжига — источник высокого напряжения для электродов розжига при запуске;
• реле давления — защитный элемент, контролирующий давление газа в системе и блокирующий подачу при отклонениях;
• форсунки — распределяют газ в зоне головки сгорания, обеспечивают заданную геометрию факела;
• сервопривод — механический исполнитель для модуляции заслонок подачи воздуха/газа;
• клапан (электромагнитный/регулирующий) — обеспечивает запирание и пропорциональное регулирование топлива;
• электроды — обеспечивают надежный розжиг и ионизационный контроль пламени.

Интеграция и эксплуатационные требования

• Монтаж и подключение выполняются в соответствии с проектной документацией котла и рекомендациями производителя Weishaupt; обеспечить доступ к сервисным узлам и месту установки рампы давления.
• Периодическое техническое обслуживание: очистка форсунок, проверка состояния электродов и трансформатора розжига, тестирование датчика пламени и реле давления согласно регламенту.
• При проектировании системы учитывать уровень шума 85 дБ и требования к электропитанию 220/380 В.

Заключение

Weishaupt WM-G 20/3-A (ZM-3LN) — промышленная горелка с прогрессивным регулированием, ориентированная на надёжную долгосрочную эксплуатацию при строгом соблюдении предписанных регламентов обслуживания. За счёт модульной конструкции и набора ключевых компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивается высокая безопасность, точная модуляция и экономичное потребление топлива при интеграции в современные котельные системы.
