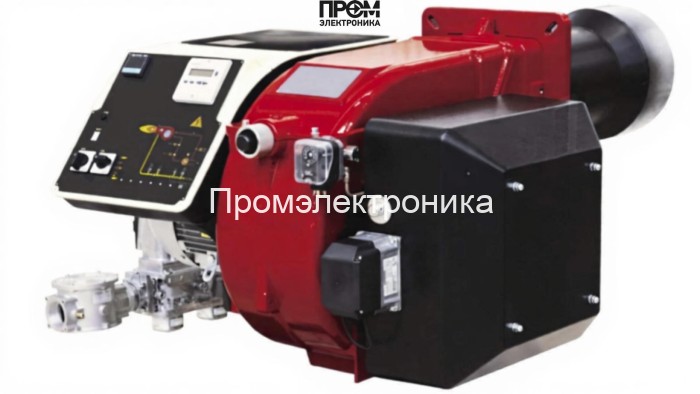

Газовая горелка CIB Unigas R91A M-.MD.S.RU.A.1.100

Газовая горелка CIB Unigas R91A M-.MD.S.RU.A.1.100 — техническое описание

Данная инструкция описывает конструктивные элементы, ключевые параметры и эксплуатационные особенности газовой прогрессивной горелки CIB Unigas R91A. Ориентирована на инженеров по автоматизации, монтажников котельных и специалистов по техническому обслуживанию. Материал подготовлен в сдержанном техническом стиле с акцентом на функциональные узлы и эксплуатационные допуски.

Назначение и краткие параметры

• Тип: газовая прогрессивная горелка (модулируемая версия MD при наличии датчика модуляции).
• Диапазон мощности: 480–2670 кВт — подходит для водогрейных и паровых котлов среднего и крупного класса.
• Длина пламенной трубы: 490 мм; номинальный диаметр выходного патрубка: DN 100.
• Электропитание: 220/380 В; потребляемая мощность установки ~4500 Вт, электродвигатель 4000 Вт.
• Расход газа: 51–283 нм³/ч; давление рампы: 2.3–39.6 мбар; противодавление на выходе: 0–14 мбар.

Комплектующие и их функции

Конструкция R91A включает стандартизованные узлы, обеспечивающие безопасное и управляемое горение. Ниже перечислены основные элементы с кратким описанием назначения:

• Топливный насос — обеспечивает подачу и стабилизацию давления газа на рампе при изменении расхода и противодавления.
• Датчик пламени — фотоэлектрический/ионный контроль наличия факела, ключевой для защиты от обратного горения и отключения подачи топлива.
• Топочный автомат — логический контроллер управления последовательностью розжига, защиты и модуляции мощности.
• Трансформатор розжига — источает импульсы высокого напряжения для образования искры на электрoдах при старте горелки.
• Реле давления — контролирует подачу газа и блокирует систему при выходе давления за допустимые пределы.
• Форсунки (распылители) — обеспечивают равномерное распределение газовоздушной смеси по камере сгорания.
• Сервопривод — управляет положением регулировочных заслонок и пропорцией воздуха/газа для точной модуляции нагрузки.
• Клапан(ы) — двухступенчатые запорные элементы с быстрым закрытием при аварии и возможностью интеграции в блок контроля герметичности.
• Электроды — обеспечивают подачу искры и ионизационный контроль пламени; рассчитаны на длительную цикличность работы.

Монтаж, эксплуатация и обслуживание

• Установка на фланец DN100 с учётом габаритов 149.5x152x64.9 см и массы 240 кг; требования к электро- и газопроводам — по паспорту оборудования.
• Режимы работы в диапазоне температур от −10 до +50 °C; степень защиты электрооборудования IP40 — не допускается прямой контакт с влагой.
• Плановое обслуживание: проверка и очистка форсунок и рампы, контроль состояния трансформатора розжига и электродов, тестирование датчика пламени и реле давления не реже одного раза в год.
• Рекомендации по интеграции: подключение топочного автомата к системе диспетчеризации и использование сервопривода для плавной модуляции нагрузки и энергосбережения.

Преимущества и эксплуатационный эффект

• Высокая точность модуляции при использовании датчика — уменьшение расхода топлива и поддержание стабильного температурного режима.
• Унификация узлов (форсунки, клапаны, серво) — упрощение обслуживания и доступность запасных частей.
• Простая интеграция с автоматикой котельной и возможностью дооснащения системами контроля герметичности.

Горелка CIB Unigas R91A — инженерное решение для промышленных установок, где требуются надёжность, точное управление и соответствие современным стандартам энергоэффективности.
