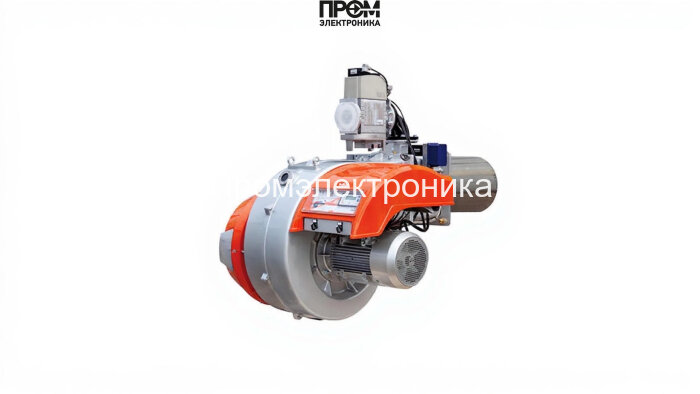

Газодизельная горелка Baltur TBML 900 ME

Газодизельная горелка Baltur TBML 900 ME — техническое описание

Профессиональная комбинированная горелка Baltur TBML 900 ME (арт. 67380010) — промышленное решение для водогрейных и паровых котлов мощностью 2000–9000 кВт. Конструкция ориентирована на надёжную эксплуатацию в тяжёлых условиях, обеспечивает электронно‑модулируемое управление, высокую точность поддержания тепловой мощности и совместимость с современными системами автоматики.

Ключевые технические показатели

• Диапазон мощности: 2 000–9 000 кВт.
• Длина пламенной трубы: 730 мм (регулируемая).
• Электропитание: 380–400 В, 50 Гц.
• Расход топлива: газ 106–952 нм³/ч, дизтопливо 169–759 кг/ч.
• Электродвигатель: 18 500 Вт, потребляемая мощность системы 23 100 Вт.
• Класс защиты: IP54; рабочая температура: −15…+40 °C.
• Габариты: 200×123×100 см, масса 394 кг.

Конструкция и составные элементы (ключевые узлы)

Конструктивная схема ориентирована на простоту обслуживания и модульную замену комплектующих. В состав горелки входят следующие основные детали, отвечающие за подачу, розжиг, контроль и безопасность горения:

• Топливный насос — обеспечивает дозированную подачу дизтоплива при переходе в резервный режим или при работе на мазуте.
• Датчик пламени (УФ‑детектор) — обеспечивает непрерывный контроль присутствия пламени и быстрое отключение при его отсутствии.
• Топочный автомат (BT 335) — микропроцессорный блок управления в соответствии с EN298, реализует логику розжига, защиты и самодиагностики.
• Трансформатор розжига — высоковольтный блок (2×5 кВ) для обеспечения устойчивого искрового разряда при старте.
• Реле давления — контроль давления воздуха/воздушного потока, обеспечивает корректную работу вентилятора и предохраняет систему при нарушениях.
• Форсунки — точная дозировка жидкого топлива, оптимизированные для минимизации распыления и стабильности горения.
• Сервопривод — управление дросселем газа и регулятором расхода дизтоплива, обеспечивает электронную модуляцию мощности.
• Клапан (электромагнитный) — блок газовой рампы с электромагнитными запорными клапанами и фильтрацией топлива.
• Электроды — инициирование розжига и контроль искрового зазора, выполнены с материалами, устойчивыми к коррозии.

Автоматика, безопасность и эксплуатация

• Микропроцессорная автоматика обеспечивает точную модуляцию, самодиагностику и интерфейсы для интеграции в SCADA/PLC.
• Многоуровневая система защиты: контроль пламени, проверка герметичности газовой рампы, реле перепада давления воздуха.
• Проектирование для сервисного обслуживания: модульный доступ к узлам смешивания, фильтрам, форсункам и электрике.

Baltur TBML 900 ME подходит для промышленных котельных, теплогенераторов и технологических печей, где требуются высокая надёжность, точная регулировка мощности и соответствие современным требованиям по надёжности и экологичности.
