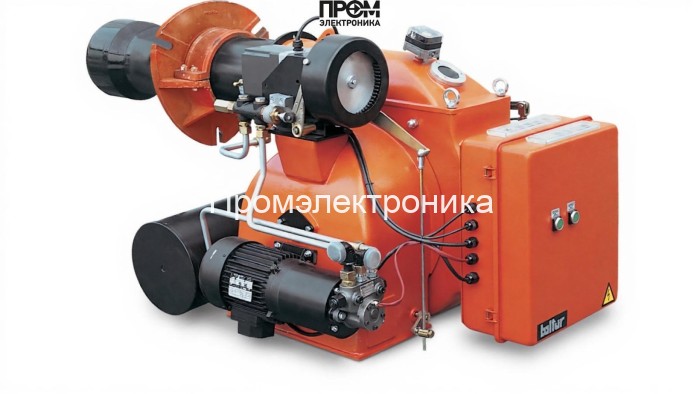

Мазутная горелка Baltur BT 350 DSPN-D100

Техническое описание мазутной горелки Baltur BT 350 DSPN-D100

Промышленная двухступенчатая (прогрессивная) горелка Baltur BT 350 DSPN-D100 — решение для стационарных котлоагрегатов и теплоустановок, ориентированное на надёжную и контролируемую работу с тяжёлыми нефтепродуктами. Конструкция спроектирована для длительной эксплуатации при интенсивных циклах нагрузки и предусматривает модульную компоновку узлов для простого обслуживания и интеграции в автоматизированные системы управления.

Ключевые технические параметры

• Номинальная мощность: 1284–3907 кВт;
• Расход топлива: 115–350 кг/ч;
• Длина пламенной трубы: 560 мм;
• Электропитание: 380 В; электродвигатель вентилятора 2200 Вт; потребляемая мощность 42500 Вт;
• Противодавление: 0–23 мбар; класс защиты электрических компонентов IP40;
• Вес/габариты: 376 кг / 196×122×88 см.

Состав и функциональные узлы

Горелка выполнена в виде набора взаимозаменяемых модулей. В составе оборудования присутствуют следующие ключевые элементы, обеспечивающие безопасность, точность подачи и стабильность горения:

• топливный насос — самовсасывающий агрегат с регулировкой подачи и встроенной защитой от сухого хода;
• реле давления — контролирует давление в топливной магистрали, обеспечивает срабатывание защитных блокировок при отклонениях;
• клапан (регулирующий/предохранительный) — обеспечивает быструю перекладку потока топлива и блокировку при аварии;
• форсунки — высокоточное распыление мазута с возможностью замены игл и регулировки факела;
• электроды и трансформатор розжига (14 кВ) — надёжная система искрового поджига и инициирования стабильного факела;
• датчик пламени (фоторезистор/оптический датчик) — мгновенная фиксация наличия горения и генерирование аварийных сигналов;
• топочный автомат (микропроцессорный контроллер) — реализует логику двухступенчатой работы, блокировки и протоколирование событий; соответствует промышленным стандартам EN;
• серводвигатель/сервопривод — прецизионная регулировка положения сопла и воздухораспределения для оптимизации коэффициента избытка воздуха.

Особенности эксплуатации и обслуживания

• Модульная панель управления облегчает замену элементов электроники и быстрый доступ к диагностике.
• Регламент: ежемесячная проверка фильтров и уплотнений, чистка форсунки и тестирование трансформатора и датчика пламени при сезонном ТО.
• Опция предварительного подогрева топлива снижает вязкость и предотвращает газовые пробки при низких температурах.

Применение и преимущества

• Подходит для водогрейных и паровых котлов средней и крупной мощности, где требуется устойчивое горение мазута.
• Высокая управляемость и защита обеспечивают безопасность при интеграции в АСУ ТП и каскадные схемы.
• Удобство техобслуживания и долговечность узлов снижает эксплуатационные затраты.

Baltur BT 350 DSPN-D100 — промышленная горелка с полным набором ключевых компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды), сконструированная для стабильной и безопасной работы в современных энергоустановках.
