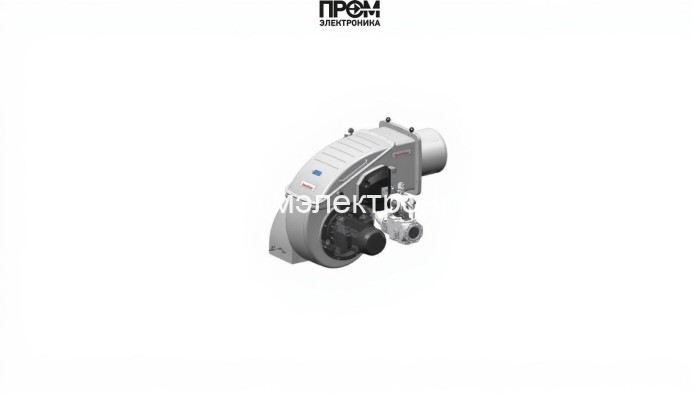

Газовая горелка Weishaupt WKmono-G 80/1-A, DN 150, исп. ZM-NR

Техническое описание газовой горелки Weishaupt WKmono-G 80/1-A (DN 150)

Weishaupt WKmono-G 80/1-A — промышленная модулируемая газовая горелка, спроектированная для надёжной работы в стационарных котельных и модульных ТЭЦ. Конструкция обеспечивает точное управление соотношением газ/воздух, низкие выбросы NOx и высокую энергоэффективность при диапазоне мощности 1 200–13 000 кВт. Питание управляющей части — 220 В, номинальный диаметр присоединения — DN 150, длина пламенной трубы — 425 мм.

Ключевые параметры

• Вид топлива: природный газ E/LL, сжиженный газ B/R;
• Диапазон мощности: 1 200–13 000 кВт;
• Противодавление: −2…30 мбар;
• Электропитание: 220 В; электродвигатель: 44 кВт; потребляемая мощность управления: 155 Вт;
• Уровень шума: 97 дБ; масса: 835 кг; габариты: 206×173.2×166.1 см;
• Рабочая температура: −15…+40 °C; тип пламенной трубы: стандартная, длина 425 мм.

Конструкция и состав — основные узлы

Сборка WKmono-G ориентирована на простоту обслуживания и интеграцию в современные системы управления. Основные детали и их функции:

• топливный насос — обеспечивает стабильное давление газа в форсунках и устойчивую подачу в смесительное устройство;
• форсунки — формируют первичную струю газа для оптимального смешения с воздухом;
• смесительное устройство и корпус воздухозаборника — гарантируют равномерную гомогенизацию газовоздушной смеси;
• серводвигатель (сервопривод) воздушной заслонки — реализует модуляцию воздушного потока для поддержания заданного соотношения;
• клапан и запорная арматура — обеспечивают герметичность и аварийное перекрытие топлива;
• датчик пламени (ION / QRI / QRA 73) и электроды — контроль устойчивого горения и безопасность розжига;
• трансформатор розжига — формирует искровой разряд для инициирования поджига через электроды;
• топочный автомат (менеджер горения W‑FM100 / W‑FM200) — реализует логику розжига, мониторинга и протоколирование событий;
• реле давления воздуха и газа — контроль рабочей среды, автоматическое отключение при отклонениях.

Преимущества и интеграция

• точная модуляция мощности для оптимизации КПД котла и снижения расхода топлива;
• низкие выбросы NOx благодаря модернизированному смесительному узлу;
• цифровые интерфейсы (eBus/Modbus, опционально Profibus‑DP) для интеграции в SCADA и BMS;
• удалённый мониторинг и диагностические логи; гибкая настройка менеджера горения под требования 2026 года по энергоэффективности и безопасности.

Эксплуатация и техобслуживание

• регулярная проверка топливного насоса, состояния форсунок и уплотнений;
• калибровка датчика пламени и реле давления, проверка трансформатора розжига и состояния электродов;
• осмотр сервоприводов и электродвигателя, очистка воздухозаборника и фильтров;
• ведение логов менеджером горения и интеграция с системой обслуживания для предиктивной диагностики.

Weishaupt WKmono-G 80/1-A соответствует современным требованиям надёжности и экологичности, подходит для водогрейных и паровых котлов, трубчатых и кожухотрубных теплогенераторов с фланцевым присоединением DN 150.
