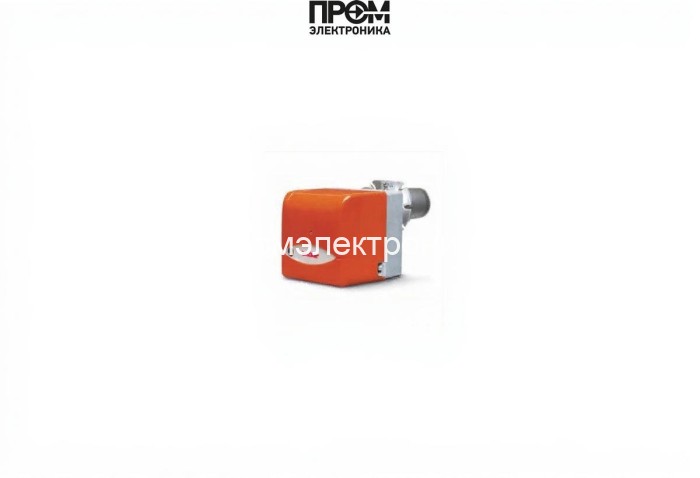

Дизельная горелка Baltur BTL 6 P L275

Техническое описание дизельной горелки Baltur BTL 6 P L275

Дизельная горелка Baltur BTL 6 P L275 — промышленный модуль для надежного и экономичного сжигания жидкого топлива в диапазоне 31,9–74,3 кВт. Конструкция специально спроектирована для длительной непрерывной эксплуатации в атмосферных и слегка избыточных топках, где требуются точность управления, безопасность и простота обслуживания. Описание концентрируется на конструктивных узлах, их назначении и взаимодействии в рабочем цикле, что важно для выбора, монтажа и сервисного обслуживания в 2026 году с учётом современных требований энергоэффективности и экологических норм.

Ключевые компоненты и их функции

• Топливный насос — шестеренчатый насос обеспечивает стабильное давление топлива в диапазоне 7–20 бар, снабжён регулятором и предохранительным клапаном для защиты магистрали и форсунки.
• Форсунки — распылители DANFOSS B 60° или DELAVAN W 60° формируют оптимальную аэродинамику факела, влияя на расход и полноту сгорания.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов, обеспечивая устойчивый старт пламенной головки.
• Электроды — верхняя пара электродов создаёт искру и инициализирует воспламенение распылённого топлива в огневой камере.
• Датчик пламени — фотоэлемент (фоторезистор) или ионизационный датчик контролирует наличие пламени и инициирует аварийное отключение при его отсутствии.
• Топочный автомат — микропроцессорный блок управления (LMO 24) реализует алгоритмы розжига, мониторинга, самодиагностики и двухступенчатого управления мощностью.
• Реле давления — контролирует давление топлива и вводит систему в защитный режим при перепадах, препятствуя гидравлическим ударам и протечкам.
• Сервопривод — управляет воздушной заслонкой, обеспечивая корректное соотношение воздух/топливо при переходах между ступенями и регулировках мощности.
• Клапан — запорный топливный клапан герметично перекрывает подачу при авариях, в сочетании с фильтрацией предотвращая попадание крупных частиц в форсунку.

Архитектура рабочего процесса

• При подаче питания блок LMO 24 проверяет состояние датчиков и реле давления, запускает насос и подготавливает форсунку.
• Трансформатор формирует импульсы, электроды создают искру — происходит розжиг распылённого топлива.
• Датчик пламени подтверждает устойчивость горения; при отсутствии сигнала блок инициирует закрытие клапана и отключение насоса.
• Сервопривод и реле давления поддерживают заданный режим, обеспечивая экономичный расход 2,7–6,3 кг/ч и низкий уровень выбросов.

Преимущества для покупателя и сервисный аспект

• Модульная конструкция упрощает замену топливного насоса, форсунки, датчика пламени и трансформатора без демонтажа всей горелки.
• Автономный топочный автомат сокращает время простоя за счёт самодиагностики и упрощённой индикации ошибок.
• Использование стандартных форсунок и электродов облегчает подбор запасных частей на рынке 2026 года.

Данное техническое описание ориентировано на инженеров, сервисные организации и ответственных за закупку теплотехнического оборудования. Baltur BTL 6 P L275 сочетает проверенные узлы и современные алгоритмы управления, что обеспечивает высокую надёжность, простоту интеграции и соответствие актуальным требованиям энергоэффективности и экологии.
