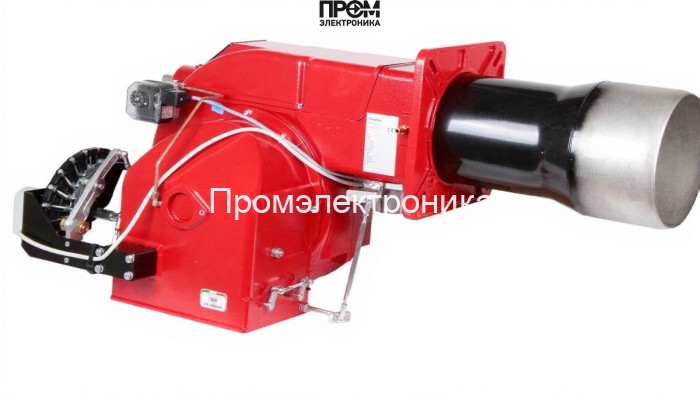

Газовая горелка CIB Unigas P73 M-.PR.S.RU.A.0.80 — техническое описание и состав узлов

Техническое описание предназначено для проектировщиков, сервис-инженеров и операторов котельных установок. Газовая горелка CIB Unigas P73 — модульная промышленная единица мощности 320–1200 кВт, спроектированная для стабильной и безопасной работы в диапазоне температур −10…50 °C. Конструкция ориентирована на длительную эксплуатацию при переменных режимах нагрузки с упором на диагностируемость и простоту обслуживания.

Основные узлы и функциональные элементы

• Топливный насос — обеспечивает равномерную подачу газа в рампу, поддерживает заданное давление в системе, интегрируется с регулировочной арматурой для плавного изменения расхода.
• Датчик пламени — оптический/ионный датчик контроля наличия устойчивого горения, обеспечивает быстрое отключение при потухании и посылает сигнал в систему управления.
• Топочный автомат — контроллер логики пуска/остановки, последовательности розжига, мониторинга аварийных сигналов и блокировок, совместим с современными протоколами связи для интеграции в SCADA.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов розжига, гарантирует надёжную и повторяемую инициацию пламени при любых эксплуатационных условиях.
• Реле давления — защищает систему от превышения/падения давления, взаимодействует с запорными элементами и топочным автоматом для автоматической блокировки подачи топлива.
• Форсунки — регулируемые форсунки газовой рампы, обеспечивают точное дозирование расхода газа при изменении нагрузки и минимизацию эмиссий.
• Сервопривод — исполнительный механизм для плавной регулировки подачи топлива, интегрируется с датчиками и автоматикой для поддерживания заданного теплового режима.
• Клапан(ы) — двухступенчатая запорная система (главный и предохранительный клапаны) по заводской схеме, обеспечивает двойную защиту при аварийных ситуациях.
• Электроды — ионизационные/розжиговые электроды для стабильного зажигания и измерения состояния пламени.

Технические характеристики и эксплуатация

• Мощность: 320–1200 кВт; расход газа: 32–127 нм³/ч; давление рампы: 3.2–17.5 мбар.
• Электропитание: 220/380 В; электродвигатель 2200 Вт; потребляемая мощность 2700 Вт; номинальный диаметр DN 80.
• Класс защиты IP40, вес 130 кг, габариты 121.9×102.7×57.6 см, длина пламенной трубы 388 мм.

Преимущества и обслуживание

• Модульная конструкция упрощает замену форсунок, трансформатора розжига и сервоприводов, снижая время простоев.
• Интегрированная система датчиков и реле давления повышает безопасность и соответствует актуальным требованиям автоматизации 2026 года.
• Регламентное обслуживание: проверка топливного насоса и форсунок, тест датчика пламени, проверка цепей трансформатора розжига и электрооборудования не реже одного раза в год.

Рекомендуется применять оригинальные комплектующие CIB Unigas и придерживаться протоколов пуска/остановки, описанных в топочном автомате, для обеспечения максимальной безопасности и эффективности работы котельной установки.
