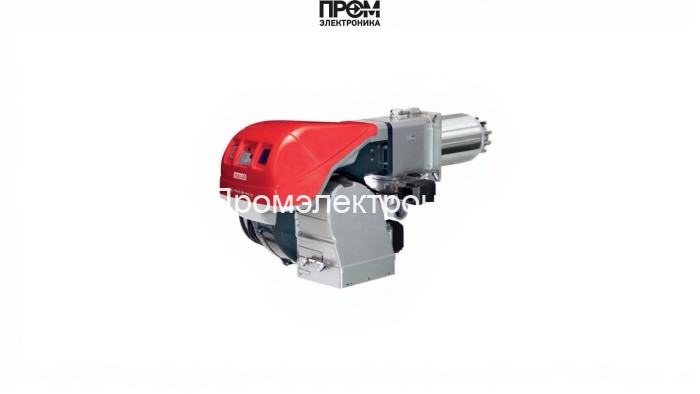

Газовая горелка Riello RS 160/EV BLU TC FS1/FS2 — техническое описание и конструктивные сведения

Представленная горелка Riello RS 160/EV — промышленный модульный агрегат с электронно-модулируемым управлением, разработанный для стабильной работы в котельных мощностью 300–1860 кВт. Описание ориентировано на инженерно-технический персонал и специалистов по автоматики: акцент на конструктивных узлах, контроле пламени, энергоэффективности и сервисной доступности. Модель комплектуется головкой сгорания; газовая рампа при необходимости поставляется отдельно.

Ключевые параметры (кратко)

• Мощность: 300–1860 кВт — для водотрубных и жаротрубных котлов;
• Длина пламенной трубы: 373 мм, диаметр: 222 мм;
• Электропитание: 220/380 В, электродвигатель 4500 Вт;
• Потребляемая мощность: 4500 Вт; уровень шума: 91.5 дБ;
• Противодавление в системе: от -1 до 10.5 мбар; расход газа: 30–186 нм³/ч;
• Климатический диапазон работы: 0…40 °C; класс защиты электрической части: IP40/IP44;
• Вес: 96 кг; габариты: 124.5 × 68.1 × 55.5 см.

Конструкция и основные узлы горелки

Конструктивно Riello RS 160/EV выполнена по модульной схеме, что упрощает диагностику и замену узлов. Ниже перечислены основные элементы и их назначение:

• Топливный насос — обеспечивает стабильное и дозированное газовое давление на форсунки и газовую рампу при разных режимах мощности;
• Датчик пламени — фотоэлемент/ионный датчик контролирует наличие и стабильность факела; интегрируется в систему аварийной остановки;
• Топочный автомат — программно-аппаратный модуль управления последовательностью включений, контроля ошибок и блокировок;
• Трансформатор розжига — генерирует высоковольтные импульсы для ионизации в камере розжига и быстрого поджига смеси;
• Реле давления — контролирует давление воздуха/газа, служит стоп-условием при падении параметров ниже безопасных;
• Форсунки — сменные сопла для формирования оптимальной факельной геометрии и горения при заданном расходе;
• Сервопривод — позиционирует воздушную заслонку и газовый клапан для точной модуляции мощности;
• Клапан — основная запорная арматура газовой части с электромагнитной или сервоприводной активацией;
• Электроды — поджигающие электроды ионизации, критичны для надежного запуска и контроля пламени.

Эксплуатация, автоматизация и техническое обслуживание

• Рекомендуемая интеграция: электронный блок с возможностью подключения инвертора для ПЧ-привода вентилятора;
• Профилактика: проверка электродов, состояния форсунок и чистоты головки сгорания не реже 1 раза в 6 месяцев при интенсивной эксплуатации;
• Диагностика: мониторинг сигналов датчика пламени, реле давления и топочного автомата для своевременной локализации неисправностей;
• Ремонтопригодность: модульная архитектура обеспечивает быструю замену трансформатора розжига, сервопривода и топливного насоса без демонтажа всей конструкции.

Riello RS 160/EV отвечает современным требованиям энергоэффективности и безопасности котельных 2026 года: управляемая модуляция мощности, цифровая интеграция в систему автоматизации объекта и упрощённое сервисное обслуживание делают её оптимальным выбором для средних и крупных промышленно-коммунальных установок.
