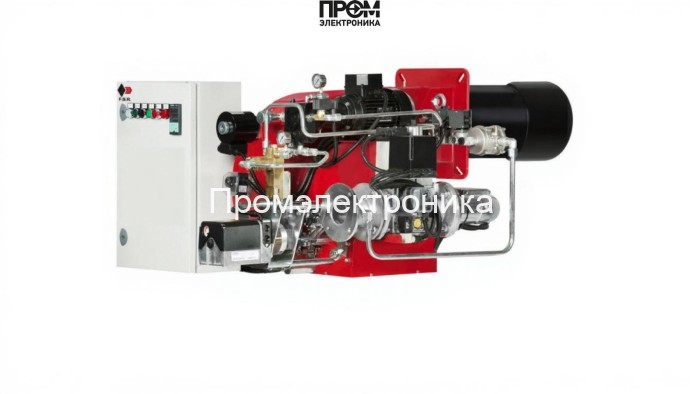

Газодизельная горелка FBR K 250/M TL EL + R. CE DN65-FS65

Газодизельная горелка FBR K 250/M TL EL + R. CE DN65-FS65 — техническое описание и состав

Профессиональная комбинированная газодизельная горелка FBR K 250/M TL EL + R спроектирована для промышленных котельных и паровых установок, где требуются высокая мощность и надёжность резервирования топлива. Оборудование оптимизировано по эффективной подаче воздуха и топливной смеси, стабилизации пламени и простоте сервисного обслуживания при интенсивной эксплуатации.

Ключевые параметры

• Тип: комбинированная газ/дизель
• Мощность: 465–2907 кВт
• Длина пламенной трубы: 481 мм (удлинённая)
• Электропитание: 220/380 В, потребляемая мощность 9000 Вт, электродвигатель 7500 Вт
• Класс защиты: IP40; рабочая температура: −20…+70 °C; масса 152 кг
• Расход топлива (дизель): 40–250 кг/ч; расход газа: 47–241 нм³/ч

Конструктивные узлы и состав — что входит в горелку

Горелка выполнена модульно: все ключевые элементы доступны для обслуживания и замены. В состав входят основные функциональные узлы:

• топливный насос — обеспечивает стабильную подачу жидкого топлива под заданным давлением и точную дозировку;
• форсунки — гарантируют распыление дизтоплива в оптимальную аэрозольную фракцию для полного сгорания;
• датчик пламени — электронный элемент контроля безопасности, фиксирует наличие стабилизированного факела;
• трансформатор розжига — формирует искровой разряд для инициации поджига при старте;
• электроды — расположены в зоне поджига и совместно с трансформатором обеспечивают надёжное зажигание;
• топочный автомат (электронный блок управления EL + R) — реализует логику переключения режимов газ/дизель, контроль параметров и последовательность пуска/остановки;
• реле давления — контролирует давление в рампе и защищает систему от аварийных состояний;
• серводвигатель (сервопривод) — управляет положением клапана и дроссельной заслонки для точной модуляции расхода;
• клапан(ы) — газовый и топливный клапаны с быстродействием и герметичностью для безопасного отключения подачи топлива.

Преимущества и эксплуатация

• модульная конструкция упрощает техническое обслуживание и замену узлов;
• удлинённая пламенная труба снижает локальные тепловые напряжения в топке;
• электронный топочный автомат обеспечивает быстрый переход между видами топлива и защитные алгоритмы;
• рекомендуется регулярная проверка датчика пламени, чистка форсунок и контроль реле давления для поддержания стабильности работы.

FBR K 250/M TL EL + R предназначена для промышленных применений, где важны надёжность, точность горения и быстрая адаптация под сменяющиеся условия подачи топлива. Совместимость с действующими нормами и возможность сервисного сопровождения делают её оптимальным решением для модернизации котельных и паровых установок.
