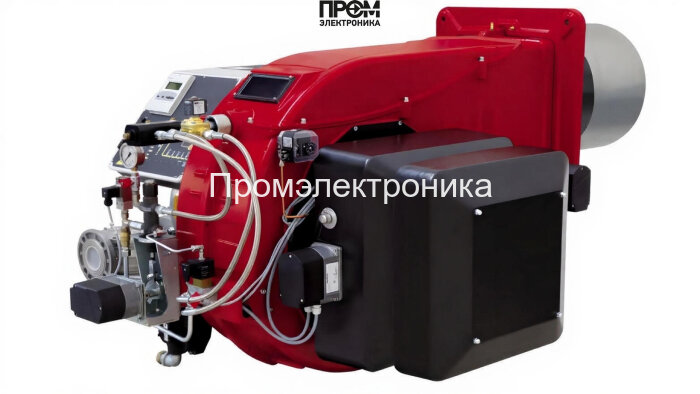

Газодизельная горелка CIB Unigas H685A LG.PR.SR.RU.A.8.65.ES

Газодизельная горелка CIB Unigas H685A — техническое описание и состав узлов

Комбинированная газо‑дизельная горелка CIB Unigas H685A разработана для промышленных котельных и тепловых установок, требующих надежной и высокоэффективной работы в диапазоне мощности 740–6850 кВт. Конструктивно устройство выполнено по модульному принципу, что обеспечивает простоту интеграции, обслуживания и модернизации. Привод и автоматика рассчитаны на питание 220/380 В, номинальный диаметр фланца — DN65, длина пламенной трубы — 530 мм, рабочая температура — от −10 до +50 °C.

Ключевые технические узлы и их функции

• Топливный насос — обеспечивает стабильную дозированную подачу дизельного топлива к форсункам, рассчитан на эксплуатацию в режиме постоянной нагрузки и оборудован фильтрами тонкой очистки.
• Датчик пламени — оптический/ионный сенсор контроля наличия пламени; обеспечивает безопасность, мгновенно сигнализирует в систему управления при погасании и блокирует запуск при неисправности.
• Топочный автомат (электронный блок управления) — выполняет последовательность розжига, мониторинга и защиты; реализует логики перехода между газовым и дизельным режимами, обеспечивает связь с внешней системой диспетчеризации.
• Трансформатор розжига — высоковольтный преобразователь для питания электродов; гарантирует устойчивую искру при любых условиях влажности и давления.
• Реле давления — контролирует давление топлива/газа на входе в горелку и на рампе; аварийное срабатывание при выходе параметров за допустимые пределы.
• Форсунки (инжекторы) — распыляют дизельное топливо в камеру сгорания с оптимальной степенью дисперсности; комплектуется сменными соплами для точной настройки расхода 62–578 кг/ч.
• Сервопривод — управляет заслонками воздуха и положением регуляторов топлива/газа; обеспечивает точную модуляцию нагрузки и снижение выбросов за счет синхронизации подачи воздуха и топлива.
• Клапан (газовый/топливный) — многоступенчатая запорная арматура с электромагнитным и механическим контролем герметичности, обеспечивает аварийное перекрытие подачи топлива.
• Электроды — элементы розжига и ионизационного контроля пламени; выполнены из коррозионно‑стойких материалов и расположены в зоне головы сгорания для устойчивой работы при противодавлении до 20 мбар.

Эксплуатационные преимущества и сервис

• Модульная конструкция упрощает замену форсунок, насоса и сервоприводов без демонтажа головной части.
• Интеллектуальная автоматика обеспечивает переход между газовым и дизельным режимом без ручной переналадки, минимизируя простой установки.
• Система контроля пламени и реле давления повышают безопасность и снижают риск аварийных отключений.
• Плановые регламентные операции: проверка форсунок, состояния электродов, тесты реле давления и датчиков пламени каждые 3–6 месяцев; профилактика топливного насоса и трансформатора розжига — ежегодно.

Горелка CIB Unigas H685A соответствует требованиям по энергоэффективности и надежности для современных котельных решений 2026 года и подходит для интеграции в промышленные теплоагрегаты, где требуется гибкая и защищенная от сбоев подача топлива.
