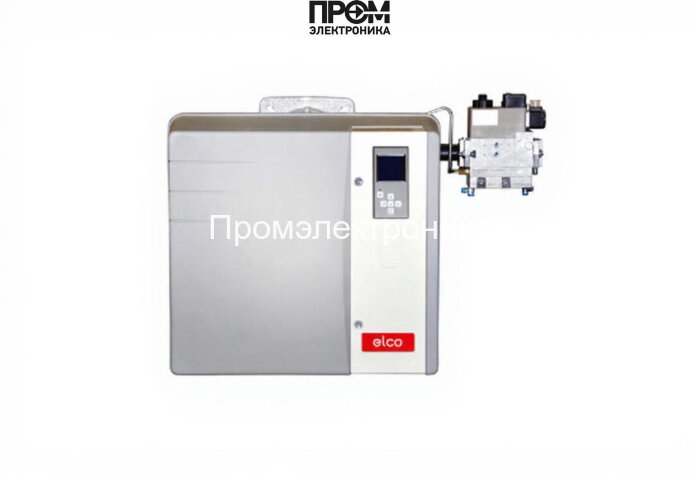

Газовая горелка Elco VG 5.950 M /PED KL s42 — техническое описание и состав узлов

Техническая спецификация и конструктивный состав горелки Elco VG 5.950 M разработаны для промышленного и коммунально‑бытового применения, где требуется высокая эффективность, низкие выбросы и простая интеграция с котельным оборудованием. Модель обеспечивает плавную электронную модуляцию мощности в диапазоне 160–950 кВт, совместима с фланцем DN65 и рассчитана на питание 220 В. Конструкция ориентирована на эксплуатацию в условиях длительных циклов работы при температурах от -10 до +60 °C.

Ключевые характеристики

• Мощность: 160–950 кВт, двухступенчатая с электронной модуляцией GEM.
• Пламенная труба: удлинённая, длина 435 мм.
• Электродвигатель вентилятора: 1500 Вт, потребляемая мощность 1884 Вт.
• Противодавление: 0–9 мбар, шум 77 дБ, класс защиты IP21.
• Габариты: 118.7 × 58.1 × 54.9 см, вес 88 кг.

Состав основных узлов горелки

Ниже приведён детализированный перечень критических компонентов, формирующих рабочую схему горелки. Эти элементы обеспечивают безопасное зажигание, контроль пламени, дозирование топлива и управление процессом горения с учётом современных экологических требований (Low NOx):

• Топливный насос — обеспечивает стабильную подачу газа к рампе, рассчитан на плавную регулировку расхода в режиме модуляции.
• Датчик пламени — оптический/ионный контроль наличия факела; обеспечивает своевременное отключение при нарушении горения.
• Топочный автомат (электронный блок управления GEM) — реализует логику запуска, двухступенчатого перехода и модуляции, хранит диагностические коды и параметры работы.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов, обеспечивает надёжное зажигание при старте и перезапусках.
• Реле давления — контроль перепада давления и защитное отключение при недопустимых значениях противодавления.
• Форсунки — специально подобранные сопла газовой рампы s42 для равномерного распределения топлива и снижения локальных эмиссий.
• Сервопривод — обеспечивает точную позиционировку заслонок и дозирующих элементов при модуляции мощности.
• Клапан — основное запорное устройство газовой линии с быстрым срабатыванием и герметичным уплотнением.
• Электроды — рабочие элементы розжига и контроля ионизации, выполнены с учётом долговечности и простоты обслуживания.

Интеграция, безопасность и обслуживание

• Управление и диагностика через GEM: быстрый доступ к кодам ошибок, настройкам модуляции и параметрам безопасности.
• Профилактика: периодическая проверка герметичности рампы, очистка фильтров и осмотр электродов и форсунок.
• Экологические параметры: Low NOx‑головка и корректируемая модуляция расхода для минимизации выбросов.
• Интеграция: стандартный фланец DN65 и набор крепёжных элементов для монтажа в модульных котельных решениях.

Данная документация даёт техническое представление о составе и функциях ключевых узлов горелки Elco VG 5.950 M, позволяя системным интеграторам и сервисным инженерам быстро оценить совместимость, требования к обслуживанию и мероприятия по обеспечению безопасности при эксплуатации.
