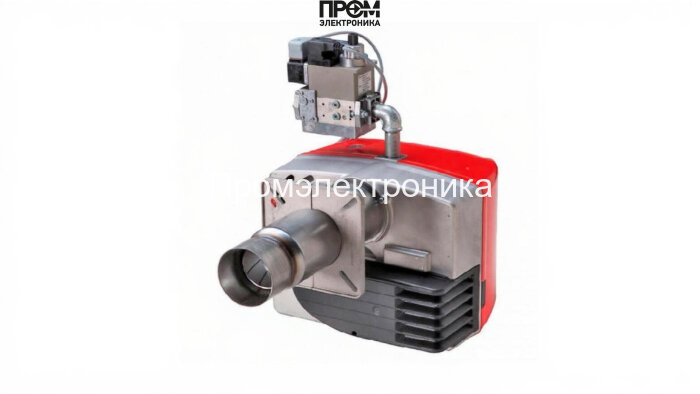

Газовая горелка CIB Unigas NG200 M-.TN.S.RU.A.1.20

Газовая горелка CIB Unigas NG200 M-.TN.S.RU.A.1.20 — технический обзор

Предлагаемая газовая горелка CIB Unigas NG200 разработана для надёжной и экономичной работы на природном газе (метан). Конструкция ориентирована на промышленное применение в системах водяного и парового нагрева с номинальной мощностью от 85 до 212,5 кВт. В описании приведены ключевые функциональные узлы, параметры эксплуатации и рекомендации по интеграции в современные котельные решения с учётом требований SEO 2026 года: стабильность горения, безопасность управления и минимальные потери энергии.

Конструкция и основные узлы

• Топливный насос — обеспечивает стабильное давление подачи газа к рампе при колебаниях сетевого давления, совместим с диапазоном рампы 4–22,4 мбар.
• Датчик пламени — контролирует наличие устойчивого горения и обеспечивает автоматическое отключение при погасании пламени.
• Топочный автомат — логический блок управления последовательностью пуска/остановки, реализует безопасную логику выключения и запусков.
• Трансформатор розжига — формирует искровой импульс для инициирования горения; совместим с комплектом электродов розжига.
• Реле давления — мониторит давление газа в рампе и предотвращает работу при отклонениях за пределы допустимого диапазона.
• Форсунки — сменные сопла, обеспечивающие требуемую геометрию факела; стандартная длина пламенной трубы — 170 мм.
• Сервопривод — управляет положением затворов и регулирует подачу газа при интеграции с внешними системами управления.
• Клапан — два последовательно установленных газовых клапана обеспечивают многоуровневую защиту и герметичность системы.
• Электроды — элементы розжига и контроля искрообразования, подлежат периодической проверке и замене при износе.

Технические параметры и эксплуатация

• Мощность: 85–212,5 кВт; расход газа: 9–21 нм³/ч при рекомендованных давлениях рампы.
• Рабочее напряжение: 220 В; электродвигатель 180 Вт; потребляемая мощность до 480 Вт.
• Подключение газовой рампы: Rp 3/4"; противодавление: −1…+5 мбар; рабочая температура: −10…+50 °C.
• Класс пылевлагозащиты IP40; вес 20 кг; габариты 56×37.4×53.7 см.
• Комплект поставки: головка сгорания, газовая рампа, два клапана и блок контроля герметичности (арт. 2191604).

Преимущества для интеграции и обслуживания

• Модульная конструкция упрощает сервисный доступ к форсункам, электродам и узлам автоматики.
• Дублированная система клапанов и блок контроля герметичности повышают безопасность эксплуатации.
• Совместимость с современными системами управления и возможность адаптации сервопривода под автоматизацию котельных.
• Оптимизированный расход топлива и стабильность пламени при широком диапазоне давления рампы — важный критерий энергоэффективности 2026 года.

Рекомендовано выполнять периодическую проверку состояния электродов, чистку форсунок и тестирование датчика пламени, а также проверку реле давления и работоспособности трансформатора розжига при сезонных пусках. Интеграция с системой мониторинга обеспечивает предупредительную диагностику и продлевает срок службы узлов.
