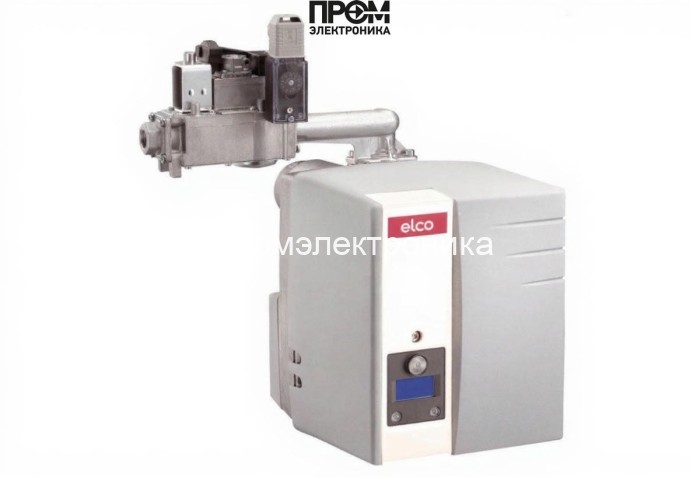

Техническое описание газовой горелки Elco VG 1.55 E KN

Газовая горелка Elco VG 1.55 E KN (арт. 3836548) — промышленный теплоисточник для отопительных и технологических котлов, разработанный для стабильной работы на природном и сжиженном газе. Конструкция и автоматика спроектированы с учётом минимизации выбросов и надёжности в циклическом режиме. Для закупки рекомендовано обращаться в компанию Промэлектроника (sales@prom-elec.com).

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 35 до 55 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: короткая, длина 110 мм
• Электропитание: 220 В
• Электродвигатель: 85 Вт
• Потребляемая электрическая мощность: 120 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 55 дБ
• Давление газа рампы: от 2.8 до 3.6 мбар
• Противодавление: от 0 до 2 мбар
• Тип соединения: Rp 1/2"
• Рабочая температура: от -10 до +60 °C
• Вес: 11 кг; Габариты: 44.7x22.9x46.4 см
• Комплектация: с головой сгорания, с газовой рампой
• Страна бренда: Италия

Конструкция и состав горелки

Elco VG 1.55 E KN выполнена в компактном корпусе с корпусной частью из алюминия и пластиковым кожухом для снижения уровня шума и защиты электроники. Основные узлы:

1. Голова сгорания (короткая пламенная труба, 110 мм) — формирует устойчивое факельное поле для оптимального горения.
2. Газовая рампа — обеспечивает подачу и дозирование топлива при давлении 2.8–3.6 мбар.
3. Электродвигатель 85 Вт и вентилятор — создают необходимую подачу воздуха и пусковую тягу.
4. Менеджер горения с системой MDE2 и дисплеем — контролирует розжиг, продувку, детекцию пламени и хранит коды ошибок.
5. Система RTC — сохранение и восстановление регулировок пламенной головы.
6. Электроники защиты и элементы управления для работы от 220 В с автоматическим отключением при понижении напряжения.

Преимущества

• Сертифицировано по EN676, класс III экологичности — сниженные выбросы NOx.
• Одноступенчатая, проста в наладке и обслуживании — оптимально для базовых режимов отопления.
• Небольшие габариты (44.7x22.9x46.4 см) и вес 11 кг — облегчённая интеграция в существующие топочные.
• IP21 и рабочая температура от -10°C — пригодна для котельных с умеренным уровнем пыли и влажности.
• Интерактивная автоматика MDE2 — упрощает диагностику и сокращает время вывода из эксплуатации при неисправности.

Области применения — примеры реального использования

• Промышленные и коммунальные котельные: обеспечение теплопотребления производственных площадок и административных зданий при средней нагрузке 35–55 кВт.
• Теплогенераторы для технологических процессов: плавильные печи малой мощности, сушильные камеры, лабораторные стенды.
• Резервные и сезонные решения в системе центрального теплоснабжения; подходит для переходных режимов и циклической нагрузки.

Совместимость с котлами

Горелка подходит для котлов и теплогенераторов, соответствующих стандарту EN 303 и нормативам DIN (включая DIN 4794/30697). Рекомендуется применять на агрегатах с номинальной теплопроизводительностью, сопоставимой с диапазоном 35–55 кВт, а также на котлах с возможностью подключения горелочных блоков с типом соединения Rp 1/2".

Обслуживание и эксплуатация

• Ежемесячная визуальная проверка состояния пламенной трубы и газовой рампы; очистка при наличии отложений.
• Проверка электрических соединений и целостности кожуха; контроль напряжения питания (220 В).
• Тесты системы детекции пламени и функционала MDE2 перед началом отопительного сезона.
• Раз в сезон — проверка регулировок RTC, калибровка подачи газа и давление рампы 2.8–3.6 мбар.
• При возникновении нестандартных кодов — анализ логов в дисплее MDE2 и привлечение сервисного инженера.

Эксплуатационные рекомендации

1. Перед пуском убедитесь в соответствии топлива (природный или пропан) и выполните перенастройку при смене типа газа.
2. Следите за допустимым противодавлением 0–2 мбар; при превышении необходима корректировка вытяжной системы.
3. Для стабильной работы используйте сетевое питание с защитой от перенапряжений и просадок.

FAQ — часто задаваемые вопросы

Можно ли эксплуатировать горелку на пропане?

Да. Перенастройка с природного газа на пропан предусмотрена конструкцией; процедуру рекомендуется доверять квалифицированному сервису.

Какая средняя потребляемая мощность электроэнергии?

Пиковая потребляемая электрическая мощность — 120 Вт; электродвигатель — 85 Вт.

Подходит ли для наружной установки?

Корпус соответствует IP21 и рабочей температуре от -10°C; наружная установка без дополнительной защиты возможна в тёплых и сухих климатических зонах. Для агрессивных условий нужна дополнительная защита.

Какие мероприятия по безопасности обязательны?

Наличие автоматических газовых клапанов, регулярная проверка системы детекции пламени и соблюдение требований EN676/EN303.

Покупать оборудование и получать консультации по подбору, монтажу и сервису рекомендуется у компании Промэлектроника — sales@prom-elec.com. Специалисты помогут подобрать оптимальную комплектацию (включая голову сгорания и газовую рампу), подготовить схемы подключения и выполнить пусконаладочные работы.

Детальные технические данные: тип соединения Rp 1/2", длина пламенной трубы 110 мм, давление рампы 2.8–3.6 мбар, противодавление 0–2 мбар, габариты 44.7x22.9x46.4 см, вес 11 кг.
