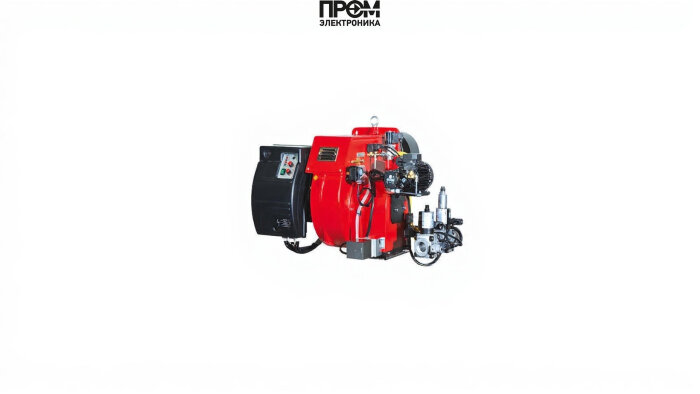

Газодизельная горелка Ecoflam MULTICALOR 200.1 PR-AB TC MB-DLE 420

Техническое описание газодизельной горелки Ecoflam MULTICALOR 200.1 PR-AB TC MB-DLE 420

Данный документ представляет техническое описание комбинированной газодизельной горелки Ecoflam MULTICALOR 200.1 PR-AB TC MB-DLE 420 с акцентом на инженерные характеристики, конструктивные узлы и эксплуатационные параметры. Описание составлено в строгом техническом стиле с учётом SEO-ориентации 2026 года: структурированные заголовки, семантические ключевые фразы «газодизельная горелка», «MULTICALOR 200.1», «модулирующая горелка» и точные цифровые параметры для быстрого индексации.

Назначение и общая конструкция

• Назначение: тепловые и промышленные котлы с номинальной теплопроизводительностью 414–2150 кВт.
• Тип: комбинированная (газ/дизель), прогрессивное (модулирующее) исполнение.
• Конструкция: модульная архитектура, предназначенная для упрощённого монтажа, замены узлов и сервисного обслуживания.
• Габариты и масса: 106×95×55.5 см, вес 178 кг.

Ключевые технические параметры

• Мощность: 414–2150 кВт.
• Длина пламенной трубы: 290 мм (короткая), оптимизирована для камер малого объёма.
• Электропитание: 220/380 В, электродвигатель 4000 Вт.
• Расход топлива (дизель): 35–207 кг/ч; расход газа: 42–216 нм³/ч.
• Давление газовой рампы: 10–88 мбар; противодавление допускается до 11 мбар.
• Тип соединения: фланец Rp 2".

Составные узлы и функциональные элементы

Горелка выполнена из взаимозаменяемых модулей. В состав входят следующие основные детали и контрольные элементы, обеспечивающие надёжную и безопасную работу системы:

• топливный насос — обеспечивает дозированную подачу дизельного топлива при переходе в масляный режим и поддерживает требуемое давление на форсунках;
• форсунки — обеспечивают дисперсию топлива в камере сгорания с контролируемым факелом для точного горения;
• датчик пламени — оптический/ионный контроль наличия факела для быстрого отключения подачи топлива при его исчезновении;
• топочный автомат — программируемый контроллер с логикой пуска, остановки и аварийной защиты, поддерживающий удалённый мониторинг;
• трансформатор розжига — формирует искровой разряд для инициирования воспламенения топлива и обеспечивает надёжный розжиг в сложных условиях;
• реле давления — контролирует давление в топливной/газовой цепи и защищает систему от превышения/падения давления;
• сервопривод — управляет положением клапана/воздушной заслонки для модулирования подачи воздуха и топлива;
• клапан (газовый/топливный) — электромеханический запорный элемент с быстродействием и герметичностью по стандартам безопасности;
• электроды — ионизационные/розжиговые электроды, устанавливаемые в головке сгорания для контроля и инициирования горения.

Эксплуатация и обслуживание

• Рекомендуется регулярная проверка газовой рампы, состояния форсунок и электродов, испытание датчика пламени и корректировка параметров топочного автомата.
• Плановое техобслуживание: очистка головы сгорания, проверка трансформатора розжига и реле давления, замена уплотнений клапанов при необходимости.
• Условия эксплуатации: температура окружающей среды от −10 до +60 °C, допускаемое противодавление до 11 мбар.

Ecoflam MULTICALOR 200.1 — промышленная комбинация точного управления, резервирования топлива и модульности, рассчитанная на длительную эксплуатацию в инженерных системах центрального отопления и технологических установках.
