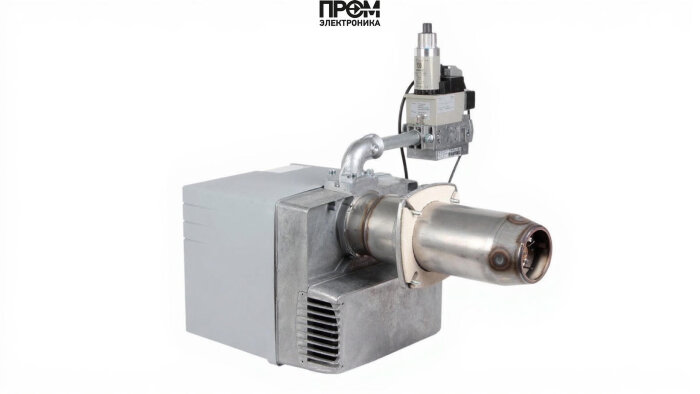

Газовая горелка Elco VG 2.90 DP E d333-3/4"-Rp3/4" KN

Газовая горелка Elco VG 2.90 DP E d333-3/4"-Rp3/4" KN — техническое описание

Представленная модель Elco VG 2.90 — модульная прогрессивная газовая горелка для промышленного и коммерческого применения. Разработана для надежной работы на природном и сжиженном газе в диапазоне мощности 20–90 кВт. Конструкция ориентирована на простоту монтажа, точное управление подачей топлива и быструю сервисную замену ключевых узлов.

Ключевые технические параметры

• Диапазон мощности: 20–90 кВт
• Электропитание: 220 В, потребляемая мощность 145 Вт, электродвигатель 75 Вт
• Давление газовой рампы: 2.25–5.3 мбар; противодавление: 0–1.5 мбар
• Расход газа: до 10.5 нм³/ч
• Длина пламенной трубы: 150 мм (короткая)
• Класс защиты: IP21; уровень шума: 64 дБ
• Габариты: 63 × 33.1 × 55.5 см; рабочая температура: −10…+60 °C
• Тип соединения газовой рампы: Rp 3/4"

Составные элементы и функциональные узлы

Горелка состоит из набора функциональных компонентов, каждый из которых выполняет критическую роль в обеспечении безопасного и точного горения:

• топливный насос — обеспечивает стабильную подачу газа в рампу и компенсирует перепады сетевого давления;
• датчик пламени — контролирует наличие и стабильность факела, интегрируется с системой блокировки при погасании;
• топочный автомат — центральный контроллер последовательности розжига и защиты, реализует логику безопасности;
• трансформатор розжига — формирует требуемое напряжение для электрода розжига и обеспечивает надежный поджиг;
• реле давления — контролирует давление в рампе и даёт сигналы на блокировку/пуск оборудования;
• форсунки — сопловая группа для точной дозировки газа, допускается замена при переключении на сжиженный газ;
• сервопривод — регулирует положение клапана/дросселя для модуляции мощности в диапазоне 20–90 кВт;
• клапан — запорный элемент с быстрым срабатыванием для перекрытия подачи топлива в аварийных режимах;
• электроды — заземлённые и искровые электроды для розжига и контроля искрообразования.

Монтаж, регулировка и обслуживание

• Монтаж на фланец котла, подключение рампы Rp 3/4" и электропитания 220 В.
• Пусконаладка: регулировка давления рампы 2.25–5.3 мбар, проверка противодавления 0–1.5 мбар.
• Техобслуживание: ежемесячная визуальная проверка головки, ежегодная замена/промывка форсунок и проверка датчика пламени и трансформатора розжига.

Технически выверенная конструкция Elco VG 2.90 обеспечивает стабильную модуляцию, высокий КПД и совместимость с типовыми котельными системами — оптимальное решение при проектировании современных отопительных комплексов и для реализаций с требованиями по энергосбережению и безопасности.
