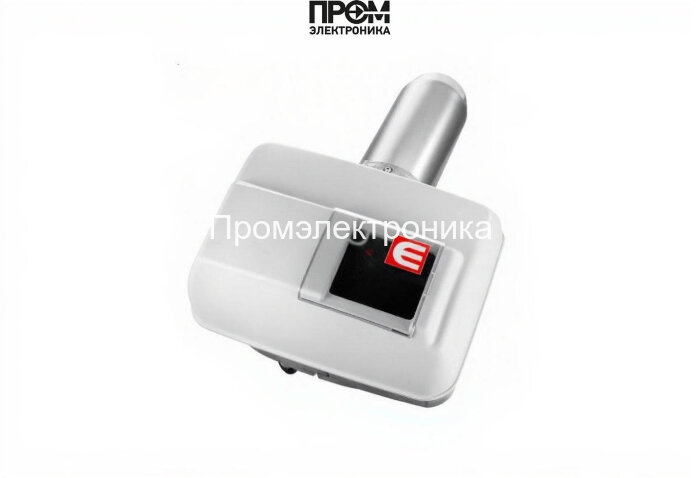

Дизельная горелка Elco E4.300 L

Дизельная горелка Elco E4.300 L — техническое описание и состав узлов

Профессиональная дизельная горелка Elco E4.300 L спроектирована для стабильной работы в промышленных и коммунально-бытовых системах отопления. Одноступенчатая схема обеспечивает диапазон тепловой мощности 200–300 кВт, при этом электропитание устройства — 220 В с типовым потреблением электроэнергии около 405 Вт. Модель отличается высоким техническим уровнем сборки, совместимостью с европейскими стандартами (EN 267) и адаптирована к эксплуатации при температуре от −10 до +60 °C.

Ключевые технические параметры

• Тип топлива: дизельное
• Мощность: 200–300 кВт
• Расход топлива: 16,9–25,3 кг/ч
• Электродвигатель вентилятора: 300 Вт
• Противодавление в дымоходе: 0–4 мбар
• Уровень акустического давления: ≤70 дБ
• Страна бренда: Италия

Состав и критические узлы горелки

Для обеспечения надёжного розжига, точной подачи топлива и безопасной работы в конструкции Elco E4.300 L предусмотрены следующие основные элементы:

• Топливный насос — высоконапорный насос с регулятором подачи, обеспечивающий стабильный расход топлива в заданном диапазоне.
• Форсунки — распылители с заданной атомизацией для равномерного формирования факела и оптимального сгорания.
• Клапан (электромагнитный) — запорный элемент для предотвращения протечек и аварийного питания топливной магистрали.
• Электроды — электроды розжига с контролем искрообразования и надёжным режимом запальника.
• Трансформатор розжига — обеспечивает требуемое высоковольтное напряжение для стабильно повторяющихся искровых импульсов.
• Датчик пламени — оптический/ионный контроллер наличия факела с быстрым отключением при отказе горения.
• Топочный автомат (контроллер управления) — микропроцессорный блок SH 113 с диагностикой, последовательностью розжига и защитой при перепадах сети.
• Реле давления — контроль минимального/максимального давления в системе, аварийное отключение при выходе за пределы рабочих значений.
• Сервопривод — исполнительный элемент регулировки воздушного или топливного патрубка для точной подстройки состава горючей смеси.

Эксплуатационные особенности и обслуживание

• Проектная надёжность: компоненты легкодоступны для техобслуживания через сдвижной фланец.
• Рекомендованный регламент: периодическая проверка форсунок и насоса, тест датчика пламени и трансформатора розжига, калибровка реле давления.
• Интеграция: совместима с водогрейными и паровыми котлами при соблюдении параметров противодавления и геометрии камеры сгорания.

Дизельная горелка Elco E4.300 L обеспечивает устойчивую работу при минимальном вмешательстве, высокий КПД и предсказуемую частоту технического обслуживания, что делает её оптимальным решением для объектов с требованием надёжного теплового источника.
