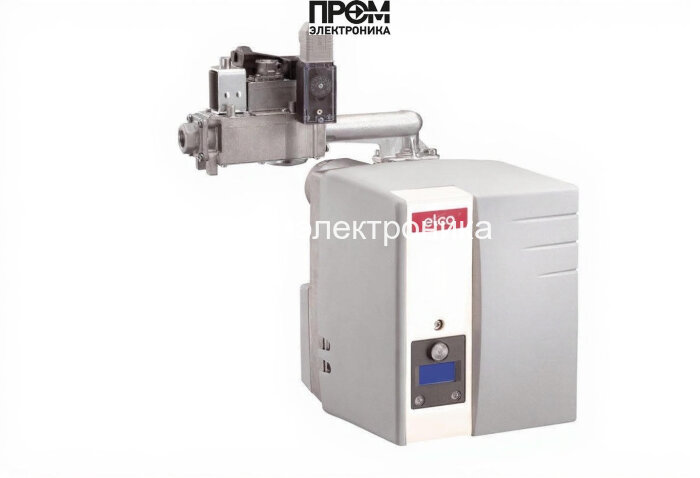

Газовая горелка Elco VG 1.105 E KN — техническое описание

Газовая горелка Elco VG 1.105 E KN (арт. 3836569) — промышленный отопительный горелочный агрегат одноступенчатого исполнения, разработанный для надежного и экономичного сжигания природного и сжиженного газа. Соответствует требованиям EN676 (класс III) и предназначена для работы в составе котлов и теплогенераторов мощностью от 50 до 105 кВт, соответствующих нормам EN 303 и DIN 4794/30697. Горелка обеспечивает высокую тепловую отдачу при низких выбросах оксидов азота и стабильной работе в диапазоне внешних температур.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ, сжиженный газ — переход прост при замене диффузора)
• Мощность: от 50 до 105 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: короткая, длина 138 мм
• Электропитание: 220 В
• Электродвигатель: 85 Вт
• Потребляемая электрическая мощность: 195 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 74 дБ
• Страна бренда: Италия
• Противодавление: от 0 до 2.6 мбар
• Давление газа на рампе: от 2.5 до 8.8 мбар
• Тип соединения газовой рампы: Rp 3/4"
• Рабочая температура: от -10 до 60 °C
• Габариты: 44.7 x 39 x 47.7 см; Вес: 12 кг
• Комплектация: голова сгорания, газовая рампа с фильтром, монтажный фланец, теплоизоляционная прокладка, крепежные элементы, диффузор-заглушка для пропана

Конструкция и состав горелки

• Корпус: кубический компактный корпус с доступом к обслуживаемым узлам.
• Огневая голова: короткая пламенная труба (138 мм) с легкосъемными элементами для очистки и регулировки.
• Газовая рампа: с фильтром газа и запорной арматурой, рассчитана на рабочие давления 2.5–8.8 мбар.
• Электрооборудование: блок управления MDE2 с дисплеем, система регистрации и сохранения настроек RTC.
• Вспомогательные элементы: монтажный фланец, теплоизоляционная прокладка и комплект крепежа для быстрой установки.

Преимущества

• Высокая тепловая эффективность и экологичность за счет специализированной пламенной головы и оптимизации горения.
• Полная автоматика управления с наглядным дисплеем MDE2 и удобной диагностикой.
• Комфортное сервисное обслуживание: легкое снятие деталей огневой головы, сохранение регулировок RTC.
• Универсальность: простой переход на сжиженный газ (пропан) путем замены диффузора.
• Низкое энергопотребление (195 Вт) и умеренный шумовой фон (74 дБ) при высокой стабильности горения.
• Защита от нестабильного электропитания: автоматическое отключение при низком напряжении и автоматическое восстановление.

Области применения — примеры реального использования

• Промышленные тепловые пункты и блочные котельные мощностью до 105 кВт.
• Коммерческие и коммунальные объекты: школы, больницы, административные здания, где требуется стабильный теплоноситель и низкие эмиссии.
• Производственные участки с технологическими печами и сушильными камерами, где необходима точная подача тепла.
• Котельные на объектах с возможными перепадами сетевого напряжения и низкими температурами эксплуатации (от -10 °C).

Обслуживание и эксплуатация

• Периодические операции: очистка огневой головы и фильтра газовой рампы, проверка уплотнений и крепежных элементов.
• Электрическое обслуживание: проверка работы блока MDE2, контроль питающего напряжения и состояния кабельных соединений.
• Регламент: ежемесячная визуальная проверка, сезонное техобслуживание перед пиковым отопительным сезоном, замена фильтра газовой рампы по мере загрязнения.
• Безопасность: выполнять работу по обслуживанию только при отключенном газе и электропитании; обязательна проверка герметичности соединений.

Совместимость с котлами

Elco VG 1.105 E KN подходит для большинства водогрейных котлов и теплогенераторов мощностью до 105 кВт, соответствующих европейским стандартам EN 303 и DIN 4794/30697. Рекомендуется проверять соответствие монтажного фланца и параметры противодавления у конкретного котла перед установкой. Типично используется с котлами среднего и крупного класса в бытовом и коммерческом секторе.

FAQ — Частые вопросы

• Можно ли перевести горелку на пропан? Да — предусмотрена заглушка-диффузор в комплекте для перехода в режим сжиженного газа.
• Какая минимальная мощность в диапазоне? Минимальная — 50 кВт, максимальная — 105 кВт.
• Какова защита электроники? Уровень защиты IP21; электрооборудование рассчитано на питание 220 В с защитой от пониженного напряжения.
• Нужен ли специальный фланец для монтажа? Горелка поставляется с монтажным фланцем и теплоизоляционной прокладкой; при замене котла проверьте совместимость размеров.
• Какие требования к газопроводу? Грамотный подбор диаметров и давления газопровода в соответствии с давлением рампы 2.5–8.8 мбар и допустимым противодавлением 0–2.6 мбар.

Для покупки оборудования и технической консультации обращайтесь к официальному поставщику — компании Промэлектроника: sales@prom-elec.com. Специалисты предоставят помощь в подборе, комплектации и организации сервисного обслуживания.

Elco VG 1.105 E KN — решение для ответственных инфраструктурных задач, где важны надежность, экономичность и соответствие современным экологическим требованиям.
