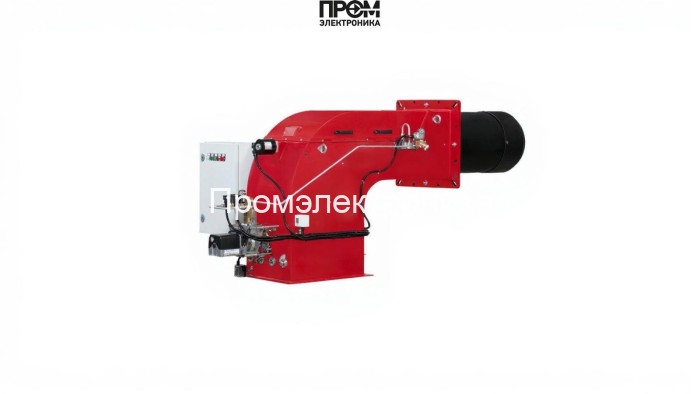

Дизельная горелка FBR FGP 450/3 TL EL

Дизельная горелка FBR FGP 450/3 TL EL — техническое описание и ключевые узлы

Дизельная горелка FBR FGP 450/3 TL EL — промышленный модуль для котельных и тепловых агрегатов, сконструированный для долговременной эксплуатации при высоких нагрузках. Модель обеспечивает диапазон мощности 638–5337 кВт и рассчитана на расход топлива 160–450 кг/ч. Конструкция адаптирована для работы с удлинённой пламенной трубой 560 мм, что повышает эффективность теплопередачи в глубоких топочных камерах.

Комплектующие и функциональные узлы

Горелка включает критически важные элементы, обеспечивающие точность управления, безопасность и надёжный розжиг:

• топливный насос — подаёт дизель под регулируемым давлением, обеспечивает стабильный расход при разных ступенях мощности;
• форсунки — распыляют топливо в камеру сгорания с заданной дробностью струи для оптимального смешения с воздухом;
• датчик пламени — реализует контроль наличия горения и мгновенно инициирует защитные процедуры при его пропадании;
• топочный автомат — логический блок управления ступенями горения, последовательностью розжига и аварийными сценариями;
• трансформатор розжига — создаёт искровой разряд для инициирования горения на старте;
• реле давления — контролирует заданное давление топлива и сигнализирует о отклонениях для предотвращения аварий;
• сервопривод — обеспечивает точную позицию заслонок и дозировку воздуха согласно требуемой мощности;
• клапан — запорно-регулирующий элемент топливной магистрали, выполняющий функции аварийного перекрытия;
• электроды — катализируют стабильный и быстрый розжиг, устойчивы к температурным нагрузкам.

Технические преимущества и эксплуатация

• Трёхступенчатое управление обеспечивает гибкую адаптацию мощности под технологические потребности.
• Удлинённая пламенная труба 560 мм улучшает распределение тепла и снижает локальные перенагревы.
• Система безопасности с датчиком пламени и реле давления минимизирует риск незапланированных остановок.
• Модульность конструкции упрощает сервис: доступ к форсункам, насосу и электродам организован для быстрой замены и наладки.

Рекомендации по обслуживанию и интеграции

• Монтаж и пусконаладку проводить сертифицированным персоналом с учётом требований по электропитанию 220/380 В и классу защиты IP44.
• Регулярно проверять состояние форсунок, электроды и фильтры топлива — это напрямую влияет на КПД и экономичность при расходе 160–450 кг/ч.
• Соблюдать регламент контроля реле давления и работоспособности топочного автомата для поддержания стабильной работы при противодавлении до 20 мбар.

FBR FGP 450/3 TL EL — решение для промышленных котлов и теплообменников, где требуются высокая надёжность, точный розжиг и гибкое управление мощностью.
