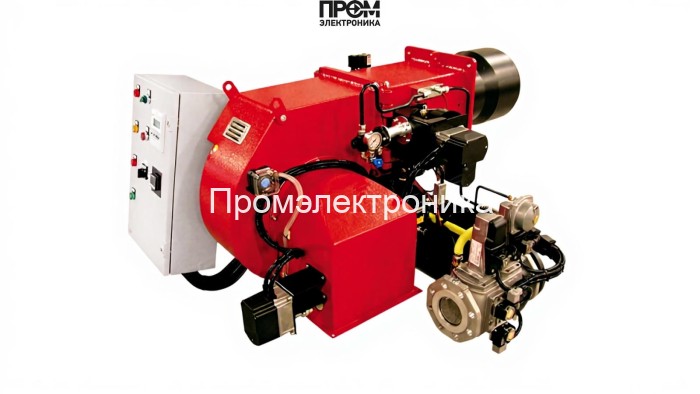

Газомазутная горелка Ecoflam MULTIFLAM 400.1 PR TL VGD 40.080

Газомазутная горелка Ecoflam MULTIFLAM 400.1 PR TL VGD 40.080 — техническое описание и состав

Данный документ представляет собой сжатое техническое описание газомазутной комбинированной горелки Ecoflam MULTIFLAM 400.1 PR TL VGD 40.080 с акцентом на конструктивные узлы, эксплуатационные параметры и рекомендации по интеграции в промышленные котельные. Модель обеспечивает диапазон мощности 875–3900 кВт при номинальном присоединении DN 80 и предназначена для работы в температурном диапазоне -10…+60 °C. Описанные характеристики ориентированы на инженеров по монтажу, наладке и техобслуживанию.

Ключевые конструктивные узлы

• Топливный насос — обеспечивает подачу мазута к форсункам, снабжён подогревом и автоматическим регулятором расхода для стабильного распыла при разных вязкостях топлива.
• Датчик пламени — оптический/ионный сенсор контроля наличия горения, интегрируется с топочным автоматом для плавного отключения подачи топлива при погасании.
• Топочный автомат — электронный блок управления последовательностью розжига, контроля параметров горения и аварийных логик (блокировки, уставки давления).
• Трансформатор розжига — источник высокого напряжения для электрических электродов, обеспечивает надёжный искровой розжиг в широком диапазоне рабочих условий.
• Реле давления — защитный элемент, контролирующий давление топлива/воздуха; при выходе параметров за пределы уставки инициирует аварийную остановку.
• Форсунки — система распыления мазута с самоочищающимся фильтром, рассчитана на расход 115–343 кг/ч и оптимизирована по образованию факела.
• Сервопривод — механический привод для регулировки положения дроссельных и дозирующих клапанов, обеспечивает пропорциональное соотношение воздух/топливо при прогрессивном регулировании.
• Клапан — двойной электромагнитный запорный клапан класса «А» для герметичного перекрытия газовой линии и обеспечения безопасности при авариях.
• Электроды — элементы розжига и контроля искры, выполнены с учётом тепло- и коррозионной стойкости для длительной эксплуатации.

Технические характеристики и эксплуатация

• Диапазон мощности: 875–3900 кВт; расход топлива: 115–343 кг/ч.
• Рабочие давления: рампа 16–35 мбар при газовой конфигурации; допустимое противодавление в топке 0–15 мбар.
• Электропитание и потребляемая мощность: 220/380 В, двигатель вентилятора 7500 Вт, общая потребляемая — до 30000 Вт.
• Класс защиты IP55, уровень шума ~87.3 дБ. Длина пламенной трубы 545 мм.

Наладка, интеграция и сервис

• Перед пуском выполнить проверку герметичности газовой рампы, сопротивления изоляции трансформатора розжига и целостности электродов.
• Калибровка сервопривода и настройка топочного автомата обязательны для достижения низких выбросов (Low NOx версии доступны по запросу).
• Профилактика: проверка форсунок и фильтров каждые 500 часов работы или по результатам давления топлива; тестирование реле давления и датчиков пламени при каждом сезонном обслуживании.

Ecoflam MULTIFLAM 400.1 представляет собой модульную, сервисно-ориентированную конструкцию, обеспечивающую стабильное горение при мультивидовом питании (газ/мазут) и соответствующую современным требованиям энергоэффективности и экологического контроля 2026 года. При проектировании интеграции рекомендуется согласовывать параметры DN 80 и динамические характеристики с паспортными данными котла и системой автоматизации заказчика.
