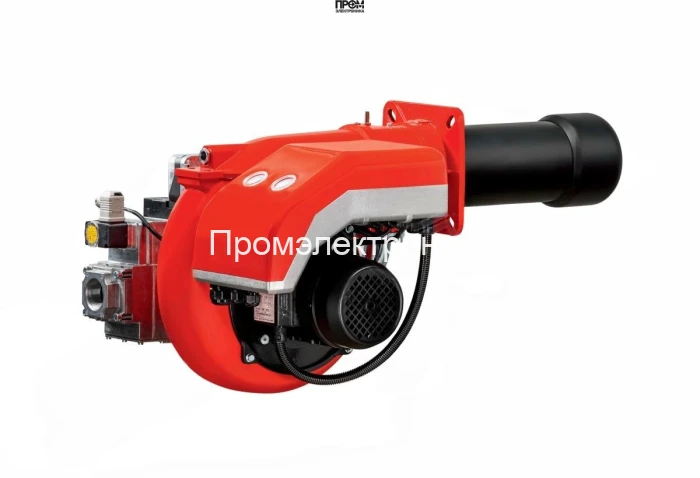

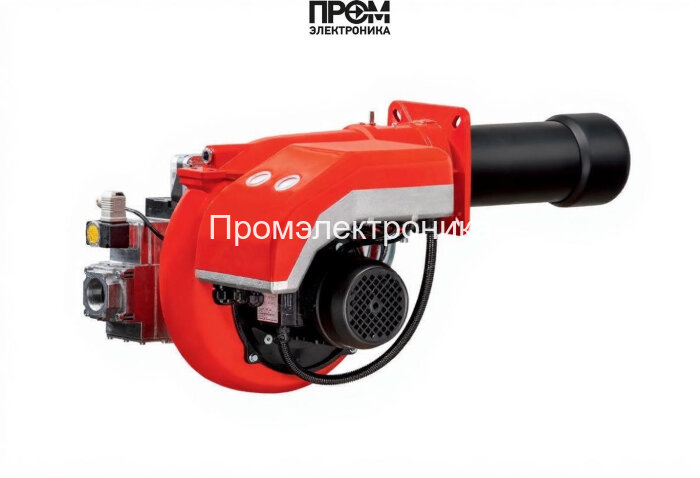

Газовая горелка FBR GAS P650/M CE

Газовая горелка FBR GAS P650/M CE — техническое описание и состав

Представленная промышленная модуляционная газовая горелка FBR GAS P650/M CE разработана для устойчивой и экономичной работы в котельных установках и технологических печах. Описание выполнено в техническом стиле с акцентом на ключевые узлы, эксплуатационные параметры и требования к обслуживанию. Конструкция рассчитана на эксплуатацию при питающем напряжении 220/380 В и обеспечивает модуляцию мощности в диапазоне от 1163 до 7558 кВт с расходом газа 117–760 нм³/ч и противодавлением 0–22 мбар.

Функциональные блоки и материалы

• Корпус и каркас — литая сталь с шумоизоляцией и композитным покрытием, защита IP54.
• Пламенная труба — жаропрочная сталь, удлинённая конструкция 490 мм для стабильной зоны горения.
• Вентилятор и электродвигатель — высоконапорный агрегат, двигатель 22 kW, рассчитан на длительную непрерывную работу.

Основные компоненты горелки (составные узлы)

• Топливный насос — обеспечивает стабильную подачу газа/смешивающего контура при изменении давления в магистрали; снабжён фильтрацией и защитой от обратного потока.
• Датчик пламени — оптический/ионный контроль наличия горения, реализует быстрый останов при исчезновении пламени и интегрируется с блоком безопасности.
• Топочный автомат — программируемый контроллер управления последовательностью пуска/остановки, мониторинга и самодиагностики.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов, имеет защиту от перенапряжения и самоконтроль состояния цепи.
• Реле давления — контроль минимального и максимального давления газа; интегрируется с исполнительными клапанами для аварийного перекрытия подачи.
• Форсунки — конструкция с калиброванными отверстиями для равномерного распыления газа и обеспечения оптимальной смеси с воздухом.
• Сервопривод — электромеханический регулятор положения дросселя и заслонок, обеспечивает точную модуляцию подачи топлива и воздуха.
• Клапан — основной запорный элемент с быстродействующей схемой закрытия, контролируемый топочным автоматом и реле давления.
• Электроды — воспламенение смеси и ионизационный контроль; герметичные электроизоляторы и высокотемпературные сплавы для длительной службы.

Эксплуатация, сервис и безопасность

• Пусконаладочные работы выполняются квалифицированным персоналом; обязательна проверка воздушно-газовой смеси и настройки модуляции.
• Плановый осмотр включает проверку электродов и трансформатора розжига, тест датчика пламени, состояние форсунок и герметичность клапанов.
• Встроенные средства самодиагностики топочного автомата упрощают выявление неисправностей и сокращают время простоя.

FBR GAS P650/M CE — решение для промышленных объектов, где важна точность регулирования, надёжность узлов и соблюдение современных стандартов энергосбережения и безопасности. Техническая реализация компонентов гарантирует долгий ресурс при корректном обслуживании и адаптацию под требования 2026 года в области энергоэффективности и цифрового мониторинга.
