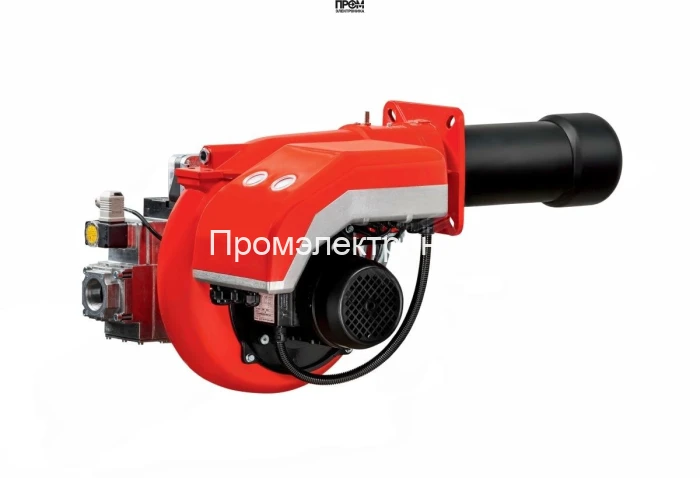

Газовая горелка FBR GAS P1000/M EL

Газовая горелка FBR GAS P1000/M EL — техническое описание для проектировщиков и сервисных инженеров

Предлагаемое техническое решение представляет собой промышленную модулируемую газовую горелку с удлинённой пламенной трубой (655 мм), рассчитанную на диапазон тепловой мощности 1 395–11 628 кВт и расход газа 140–1 170 нм³/ч. Конструкция разработана с акцентом на стабильность горения, точный автоматический контроль и интеграцию в современные котельные и технологические установки. Управление и защита реализованы на электронной платформе с возможностью удалённого мониторинга и адаптации под требования энергоэффективности 2026 года.

Ключевыми элементами конструкции являются:

• топливный насос — обеспечивает стабильное давление и подачу газа в газовую рампу при любых режимах работы;
• датчик пламени — оптический/ионный модуль непрерывного контроля, обеспечивающий мгновенную остановку при неустойчивом горении;
• топочный автомат — центральный контроллер с логикой управления последовательностью розжига, модуляции и защитных алгоритмов;
• трансформатор розжига — высоковольтный блок генерации искрового разряда для надежного запуска в любых температурных условиях;
• реле давления — система контроля давления газа и воздуха, обеспечивающая корректную блокировку при выходе параметров за допустимые пределы;
• форсунки — высокоточные распылители/диффузоры, оптимизированные по геометрии для равномерного смешивания и минимизации выбросов;
• сервопривод — электропривод регулирующих клапанов и заслонок для точной модуляции подачи воздуха и газа;
• клапан — газовая запорная арматура с двойной блокировкой для безопасной работы;
• электроды — контрольные и зажигающие электроды из жаропрочных материалов для стабильного старта и контроля пламени.

Технические особенности монтажа и эксплуатации:

• электропитание 220/380 В, электродвигатель 30 кВт, класс защиты IP40 — учитывать при выборe точки установки и электрики;
• работа при противодавлении 0–35 мбар и рабочей температуре от 0 до +40 °C; необходима организация защиты от атмосферных воздействий при уличной установке;
• серийная интеграция смесительного комплекта и газовой арматуры для упрощённого сервисного обслуживания и перенастройки под LPG;
• обязательная наладка систем контроля пламени и реле давления при пусконаладочных работах для соблюдения нормативов безопасности.

Преимущества решения: высокая точность модуляции, пониженные выбросы при оптимизированном смесеобразовании, простота сервиса и совместимость с цифровыми системами управления котельной. Рекомендуется для промышленных паровых и водогрейных котлов, технологических печей и предприятий с требованиями к стабильности терморежима и энергоэффективности.
