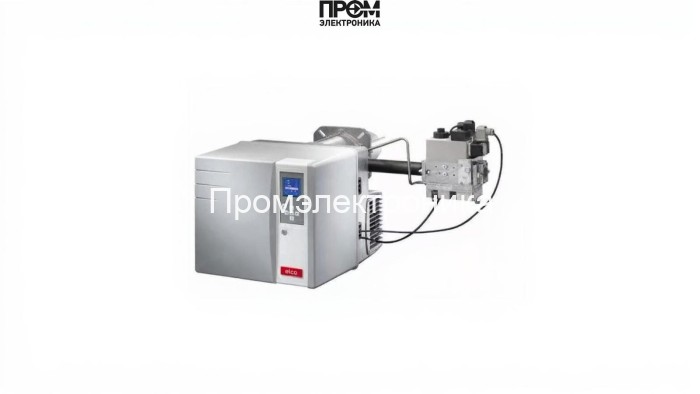

Техническое описание газовой горелки Elco VG 04.430 DUO

Elco VG 04.430 DUO — промышленная двухступенчатая газовая горелка мощностью 150–430 кВт, разработанная для надёжной и экономичной работы в котельных и технологических установках. Конструкция ориентирована на простую диагностику, ремонтопригодность и соответствие современным требованиям по снижению выбросов и эффективности энергопотребления.

Краткая сводка и назначение

• Тип топлива: природный газ и сжиженный газ (пропан).
• Режим работы: двухступенчатая (DUO) для устойчивой работы при частичных нагрузках.
• Диапазон тепловой мощности: 150–430 кВт.
• Длина пламенной трубы: 200 мм (короткая), обеспечивает компактную установку и контролируемую зону горения.

Конструктивные узлы и состав горелки

Горелка выполнена как модульная система из сертифицированных компонентов, ключевые элементы которой перечислены ниже:

• топливный насос — обеспечивает точную подачу и стабильность давления газа в рампе;
• датчик пламени — контролирует наличие стабильного горения и обеспечивает надежное отключение при детекции отказа;
• топочный автомат — реализует логику двухступенчатого управления и безопасность процесса;
• трансформатор розжига — формирует высоковольтные импульсы для поджига смеси;
• реле давления — контролирует допустимые уровни противодавления и защищает систему при отклонениях;
• форсунки — обеспечивают оптимальное смесеобразование и равномерность пламени;
• сервопривод — управляет воздушной заслонкой и дозировкой воздуха в зависимости от режима;
• клапан — газовый запорный и регулирующий элемент с быстрым отключением;
• электроды — контроль розжига и стабильности горения, выполнены из термостойких материалов.

Технические параметры и эксплуатация

• Электропитание: 220 В, электродвигатель 480 Вт, суммарная потребляемая мощность ≈ 600 Вт.
• Класс защиты: IP21 — установка в сухих помещениях с ограниченной запылённостью.
• Уровень шума: 74 дБ — сниженный за счёт звукоизоляционного кожуха.
• Вес: 58 кг, тип соединения: Rp 3/4".
• Рабочие давления: противодавление 0–5 мбар; давление газа в рампе 15–68 мбар.

Монтаж, наладка и техобслуживание

• Монтаж и пуско-наладку выполнять только квалифицированным персоналом в соответствии с инструкцией и нормами газовой безопасности.
• Рекомендуемая среда: чистое сухое помещение, отсутствие агрессивных паров; предусмотреть защиту от перенапряжений.
• Плановое техобслуживание: проверка и чистка форсунок, тестирование датчика пламени и электродов, контроль работы трансформатора розжига и реле давления, смазка и проверка сервопривода, проверка герметичности клапанов и рампы.
• Рекомендованная периодичность — адаптируется под режимы эксплуатации и требования производителя котла.

Преимущества для интеграции в котельную

• модульная архитектура упрощает замену узлов и минимизирует время простоя;
• двухступенчатая регулировка повышает КПД при частичных нагрузках и снижает расход топлива;
• совместимость с большинством водогрейных и паровых котлов мощностью 150–430 кВт;
• соответствие современным требованиям по снижению выбросов NOx и надежности систем автоматического управления.

Elco VG 04.430 DUO представляет собой технически зрелое решение для организаций, требующих сочетания надёжности, простоты обслуживания и соответствия стандартам энергоэффективности 2026 года. Типичная интеграция включает проверку гидравлических и газовых подключений, калибровку реле давления и настройку топочного автомата под конкретную гидравлику котла.
