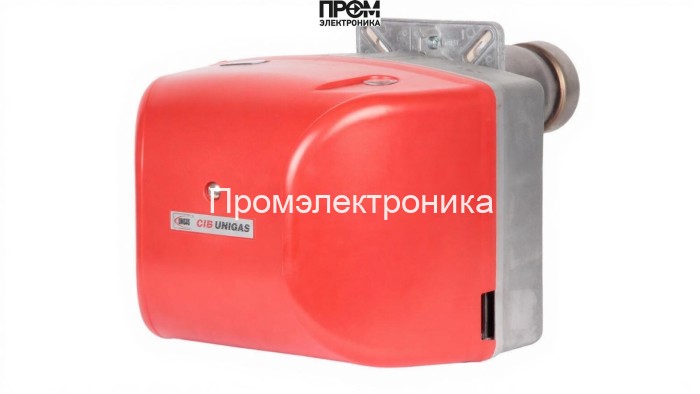

Дизельная горелка CIB Unigas LO200 G-.TN.S.RU.Y

Дизельная горелка CIB Unigas LO200 G-.TN.S.RU.Y — техническое описание

Комплексное техническое описание предназначено для инженеров и сервисных специалистов. Горелка LO200 рассчитана на мощность 80–200 кВт при расходе топлива 7–17 кг/ч и обеспечивает стабильное горение в диапазоне противодавления 0–5,6 мбар. Конструкция оптимизирована для быстрой установки на стандартный фланец под пламенную трубу длиной 170 мм и рассчитана на эксплуатацию при температуре от −10 до +50 °C.

Ключевые параметры

• Вид топлива: дизельная, вязкость 2,0–7,4 cСт при +40 °C
• Диапазон мощности: 80–200 кВт
• Расход топлива: 7–17 кг/ч
• Электропитание: 220 В, потребляемая мощность 480 Вт
• Электродвигатель привода: 180 Вт
• Класс защиты: IP40
• Вес/габариты: 19 кг; 56 × 37.3 × 33.8 см

Основные узлы и их назначение

В составе горелки применены проверенные функциональные блоки, обеспечивающие надежность и управляемость процесса горения:

• Топливный насос — обеспечивает подачу топлива на форсунки с заданным давлением и стабильным расходом при разном вязкостном составе топлива.
• Датчик пламени — контролирует факт наличия стабильного факела, интегрируется с блоком управления для быстрого отключения при неустойчивом горении.
• Топочный автомат — электронный блок управления с самодиагностикой, реализует логику розжига, контроля и блокировок.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов розжига, обеспечивая надежное зажигание топлива в любых рабочих условиях.
• Реле давления — контролирует противодавление в камере сгорания, предотвращая работу в небезопасных диапазонах.
• Форсунки — распыляют топливо в заданной зернистости факела; обеспечивает оптимальное смесеобразование и минимальные выбросы при правильно подобранной форсунке.
• Сервопривод — управляет подачей воздуха/топлива в режимах пуска и остановки, обеспечивает повторяемость позиционирования заслонок.
• Клапан — запорные и предохранительные механизмы, исключающие утечку топлива при останове или аварии.
• Электроды — реализуют искровой розжиг, выполнены из стойких к износу материалов, обеспечивают длительный ресурс при корректном обслуживании.

Особенности конструкции и обслуживания

• Корпус из алюминиевого сплава с ABS-кожухом — баланс прочности и веса.
• Съемная монтажная плита и удобный доступ к фильтрам и разъемам — сокращают время ТО.
• Рекомендуемое регламентное обслуживание: проверка фильтров и топливных шлангов, тест блока контроля пламени и трансформатора розжига, проверка уплотнений клапанов и состояние форсунок не реже одного раза в год.

Данная конфигурация обеспечивает техническую совместимость с котлами 80–200 кВт и пригодна для применения в отопительных и технологических системах с требованием к устойчивому и контролируемому процессу горения.
