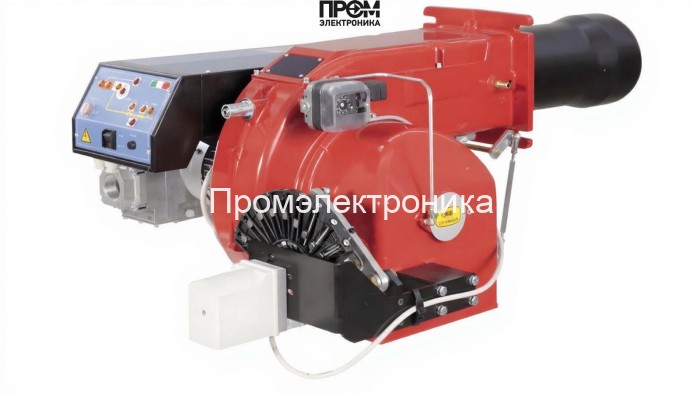

Газовая горелка CIB Unigas P61 M-.AB.L.RU.A.1.50

Газовая горелка CIB Unigas P61 M-.AB.L.RU.A.1.50 — техническое описание

Техническое описание газовой горелки CIB Unigas P61 составлено для инженеров и сервисных специалистов. Документ концентрирует внимание на конструктивных узлах, рабочих параметрах и требованиях при монтаже и эксплуатации. Материал подготовлен в техническом стиле с акцентом на структурированность и семантику для SEO 2026.

Краткая сводка параметров

• Мощность: 160–800 кВт
• Тип: двухступенчатая газовая горелка
• Длина пламенной трубы: 433 мм (удлинённая)
• Электропитание: 220/380 В
• Расход газа: 17–84.7 нм³/ч
• Противодавление: -1…7 мбар
• Класс защиты: IP40

Конструкция и основные детали

Конструктивно горелка представляет собой интегрированную систему, состоящую из модулей, каждый из которых выполняет критически важную функцию обеспечения стабильного и безопасного горения. Ниже перечислены основные элементы и их назначение.

• Топливный насос — обеспечивает стабильную подачу газовой смеси к рампе при изменении давления в сети; адаптирован под диапазон давления рампы 4.8–24 мбар.
• Датчик пламени — цифровой/ионизационный контроль присутствия факела; мгновенно блокирует подачу при его исчезновении.
• Топочный автомат — логический блок управления стадиями розжига, перехода между ступенями и аварийной остановки; обеспечивает интерфейс с системой котла.
• Трансформатор розжига — высоковольтный источник для электродов розжига; рассчитан на многократные циклы включения в промышленных условиях.
• Реле давления — контроль противодавления и защитная блокировка при выходе параметров за допустимые пределы (-1…7 мбар).
• Форсунки — комплект форсунок газовой рампы, обеспечивающих равномерное распределение топлива в головке сгорания; подбираются по расходу 17–84.7 нм³/ч.
• Сервопривод — регулирует положение заслонок и дозировку воздуха/газа в зависимости от нагрузки и режима работы.
• Клапан — запорные и предохранительные клапаны в комплектном узле; стандартная конфигурация — 2 запорных клапана.
• Электроды — рабочие электроды розжига и ионизации, выполнены в исполнении, устойчивом к нагару.

Монтаж, пуск и обслуживание

• Монтаж фланцевый, соединение Rp 2"; обеспечить правильную центровку и герметичность.
• Пусконаладка должна включать проверку давления рампы, корректировку форсунок и проверку включения датчика пламени.
• Рекомендовано плановое ТО: проверка клапанов, очистка головы сгорания, замена изнашиваемых элементов (форсунки, электроды).
• Проверять работоспособность топочного автомата и трансформатора розжига перед сезонной эксплуатацией.

Горелка CIB Unigas P61 — модульное решение для средних и крупных котельных, рассчитанное на надёжную работу при сложных температурно-давленных условиях и удобное для интеграции в автоматизированные системы управления.
