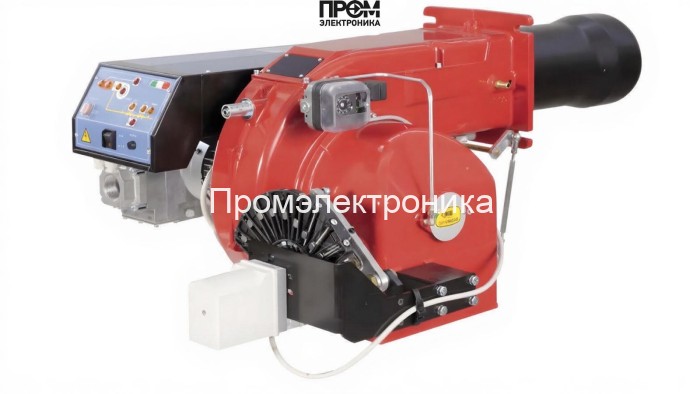

Газовая горелка CIB Unigas P61 M-.AB.L.RU.A.1.65

Газовая горелка CIB Unigas P61 M-.AB.L.RU.A.1.65 — техническое описание и конструктивные элементы

Промышленная двухступенчатая газовая горелка CIB Unigas P61 разработана для устойчивой и экономичной работы в котловых установках мощностью 160–800 кВт. Описание составлено в строгом техническом стиле с акцентом на конструкцию, ключевые узлы и интеграцию в современные системы управления (IIoT-ready, поддержка цифровой диагностики). Устройство рассчитано на эксплуатацию при противодавлении от -1 до 7 мбар и давлении рампы 4,1–13 мбар, что обеспечивает стабильный расход газа 17–84,7 нм³/ч при фланцевом подключении DN65.

Ключевые технические параметры

• Тип: газовая, двухступенчатая;
• Мощность: 160–800 кВт;
• Питание: 220/380 В, потребляемая мощность 1600 Вт, электродвигатель 1100 Вт;
• Длина пламенной трубы: 433 мм (удлинённая для оптимального распределения тепла);
• Класс защиты: IP40; рабочая температура: −10…+50 °C;
• Габариты/вес: 109.9×99.7×54 см / 68 кг.

Комплектующие и их назначение

Конструктивно горелка представлена модульной схемой, в состав которой входят следующие основные детали и исполнительные узлы:

• Топливный насос — обеспечивает стабильную подачу газа к рампе, компенсирует перепады давления и поддерживает требуемый расход;
• Датчик пламени — контролирует наличие горения, формирует сигнал для автоматики безопасности и блокировки при загасании;
• Топочный автомат — системный контроллер управления режимами (первичная/вторичная ступень, диагностика, интерфейсы обмена данными);
• Трансформатор розжига — высоковольтный источник для электродов, обеспечивает надёжный поджиг в любых режимах;
• Реле давления — защитный компонент, контролирует давление в газовой рампе и инициирует аварийную блокировку при отклонениях;
• Форсунки — специализированные сопла для формирования факела, оптимизированы для снижения эмиссии и равномерного сгорания;
• Сервопривод — реализует точную позиционировку воздушных/топливных дросселей для плавного регулирования мощности;
• Клапан — запорный и регулирующий элементы газовой магистрали с функцией быстрого перекрытия при аварии;
• Электроды — рабочие элементы розжига и контроля ионизации, выполнены из коррозионно-стойких материалов.

Эксплуатация, интеграция и обслуживание

• Интеграция с системами управления котельной: Modbus/Profibus/аналоговые выходы, возможности удалённого мониторинга и предиктивной диагностики;
• Регламент ТО: визуальный осмотр и очистка рампы и головы сгорания — не реже 1 раза в 3 месяца; полная проверка автоматики и герметичности — ежегодно;
• Безопасность: многоуровневая система блокировок с контролем пламени и давлением, автоматическое отключение при авариях.

Поставка включает газовую рампу и головку сгорания. Модульная конструкция облегчает замену узлов и модернизацию систем автоматики в соответствии с требованиями энергоэффективности и экологического контроля 2026 года.
