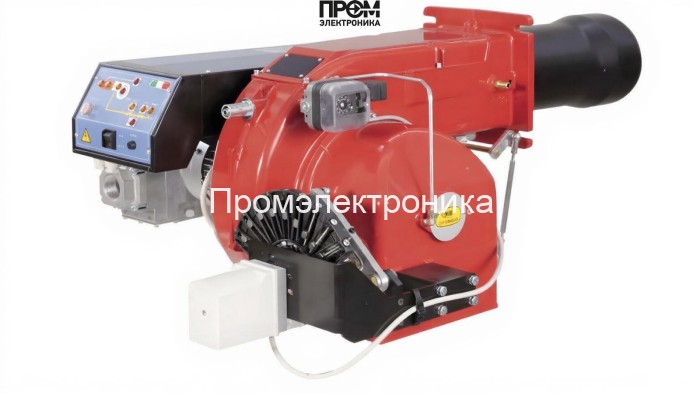

Газовая горелка CIB Unigas P61 M-.AB.S.RU.A.0.50

Газовая горелка CIB Unigas P61 — техническое описание и состав узлов

Газовая горелка CIB Unigas P61 — промышленное решение для паровых и водогрейных котлов диапазона 160–800 кВт. Описание составлено в строгом техническом стиле с акцентом на эксплуатационные параметры и составные элементы горелки, востребованные в 2026 году для оптимизации ТО и интеграции в автоматизированные тепловые сети.

Ключевые технические параметры

• Мощность: 160–800 кВт.
• Длина пламенной трубы: 343 мм.
• Электропитание: 220 В / 380 В; электродвигатель 1100 Вт; потребляемая мощность около 1600 Вт.
• Расход газа: 17–84.7 нм³/ч; давление рампы: 4.8–24 мбар; допустимое противодавление: -1…7 мбар.
• Класс защиты: IP40; масса: 68 кг; габариты: 100.9×81.2×46.4 см; соединение: Rp 2".

Составные детали и функциональные узлы

Горелка P61 сконструирована из набора взаимосвязанных модулей, каждый из которых отвечает за безопасность, подачу топлива и стабильность горения:

• Топливный насос — обеспечивает дозированную подачу газа на рампу, участвующий в регулировке расхода и быстрого перехода между ступенями мощности.
• Датчик пламени — контролирует наличие устойчивого пламени и инициирует аварийное отключение при его исчезновении.
• Топочный автомат — логический контроллер двухступенчатого режима, реализует последовательность розжига, переходов и защитных блокировок.
• Трансформатор розжига — формирует высоковольтные импульсы для электрода розжига, обеспечивая надежную и повторяемую инициацию горения.
• Реле давления — контролирует давление газа на рампе и защищает систему при превышении или падении давления ниже допустимого диапазона.
• Форсунки — обеспечивают оптимальное распыление и смеси газ/воздух во входной секции пламенной трубы, что критично для стабильного КПД.
• Сервопривод — механический исполнитель для точного регулирования заслонок и подачи воздуха при переходе между ступенями.
• Клапан газовый — электромагнитный запорный элемент с быстродействующей блокировкой подачи топлива при аварийных условиях.
• Электроды — рабочие элементы розжига и ионизационного контроля, выполненные из материалов высокого ресурса для длительной эксплуатации.

Преимущества и рекомендации по эксплуатации

• Модульная конструкция облегчает ремонт и замену узлов — насосов, реле и форсунок.
• Двухступенчатое управление снижает расход топлива при частичных нагрузках и увеличивает срок службы основных компонентов.
• Рекомендуется регулярная проверка датчика пламени, состояния электродов и трансформатора розжига, а также калибровка реле давления согласно регламенту производителя.
• При установке учитывать условия подачи газа и минимизировать гидравлические потери на линии — оптимальные параметры рампы 4.8–24 мбар.

Данное техническое описание предназначено для инженеров по эксплуатации, монтажников и специалистов по автоматизации котельных. Встроенные узлы — топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды — формируют надежную, контролируемую и экономичную систему горения, удовлетворяющую современным требованиям эффективности и безопасности.
