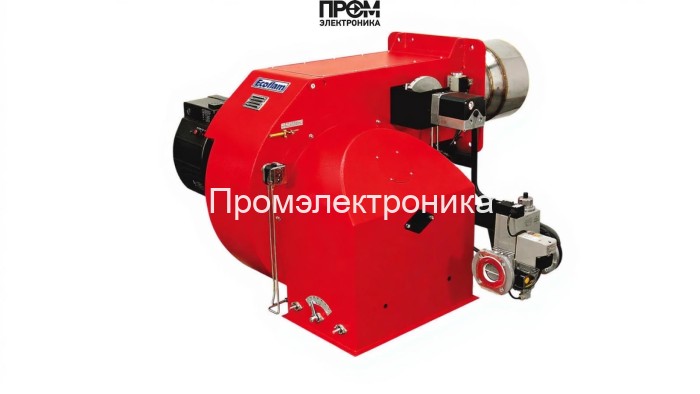

Газовая горелка Ecoflam BLU 8000.1 PRE TC

Техническое описание газовой горелки Ecoflam BLU 8000.1 PRE TC — инженерный уровень

Описание предназначено для проектировщиков, сервис-инженеров и специалистов по эксплуатации котельного оборудования. Ecoflam BLU 8000.1 PRE TC — промышленная газовая горелка с рабочим диапазоном мощности 2000–8500 кВт, разработанная для стабильной и экономичной работы на природном и сжиженном газе. Документ содержит структурированное представление конструкции, ключевых узлов, эксплуатационных требований и рекомендаций по интеграции в котельные и технологические установки.

Ключевые технические параметры

• Мощность: 2000–8500 кВт; режимы: двухступенчатая / прогрессивная / электронно-модулируемая.
• Электропитание: 220–380 В; потребляемая мощность: 20 000 Вт; электродвигатель: 18 500 Вт.
• Длина пламенной трубы: 470 мм; тип трубы: короткая; противодавление: 0–24 мбар.
• Класс защиты: IP40; рабочая температура: −10…+60 °C; уровень шума: 94.6 дБ.
• Фланцевые подключения: DN65 / DN80 / DN100 / DN125; габариты: 175×128×98.5 см.

Конструктивные узлы и состав горелки

Горелка выполнена в моноблоковом корпусе из стали с доступом к сервисным узлам. Ниже перечислены основные детали, формирующие функциональность устройства и обеспечивающие безопасность и управляемость процесса горения:

• Топливный насос — обеспечивает стабильное и дозированное подведение газа к форсункам при заданном противодавлении.
• Датчик пламени — оптический/ионный сенсор для подтверждения наличия факела и немедленной блокировки при его отсутствии.
• Топочный автомат — управляющий контроллер с логикой защиты, последовательностью розжига и интерфейсом для интеграции в систему АСУ ТП.
• Трансформатор розжига — генератор высокого напряжения для электродов розжига, обеспечивающий надежное зажигание в широком диапазоне условий.
• Реле давления — контроль давления воздуха/газа с функцией аварийной блокировки при выходе параметров за допустимые пределы.
• Форсунки — распределительные элементы для формирования оптимальной смеси газ/воздух и равномерного факела.
• Сервопривод — исполнительный механизм для точной регулировки заслонок и подачи топлива в модулируемых версиях.
• Клапан — запорные и регулирующие клапаны с электромагнитными и пневматическими приводами для безопасности и регулирования потока.
• Электроды — электрические элементы розжига и ионизации, выносливые к механическим и термическим нагрузкам.

Эксплуатационные рекомендации и сервис

• Перед монтажом проверить соответствие газовой рампы и давления входа требованиям противодавления 0–24 мбар.
• Плановое обслуживание: ежемесячная визуальная проверка, квартальная проверка исполнительной автоматики и годовая калибровка PID-регулятора.
• Рекомендуемые запчасти в запасе: фильтры газовой рампы, уплотнения, комплект электродов, датчики давления и пламени.

Инженерные практики интеграции

• Согласовать длину и тип пламенной трубы (470 мм) с геометрией камеры сгорания для минимизации теплопотерь.
• Предпочтительное размещение в техническом помещении при требовании IP40 или организация дополнительного кожуха для агрессивных сред.

Данное техническое описание обеспечивает полное понимание ключевых узлов горелки и служит руководством при проектировании, монтаже и сервисе в соответствии с современными требованиями эффективности и безопасности 2026 года.
